2212TB-XXG-BX серия |
|

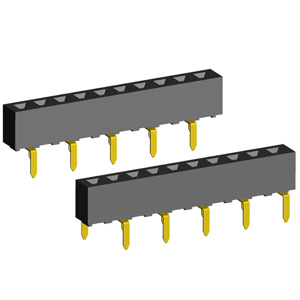

розетки прямые однорядные (гнездо) на плату для монтажа в отверстия, шаг 2,54 мм
|
|
Чертеж
|
| 2212 |
TB |
- |
02 |
G |
- |
B1 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2212
2) изолятор:
TB: нижний вход
3) количество контактов (2...40):
02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) зеркальное расположение контактов:
B1
B2
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

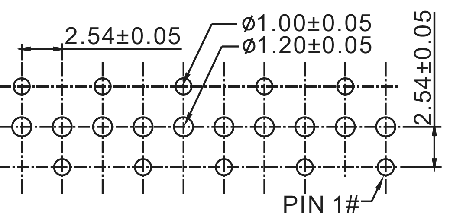

Расположение контактных площадок на плате
|
| 76015 |
2212TB-02G-B1 |
2 |
2,54 |
5,58 |
| 75978 |
2212TB-03G-B1 |
3 |
5,08 |
8,12 |
| 24127 |
2212TB-04G-B1 |
4 |
7,62 |
10,66 |
| 75979 |
2212TB-05G-B1 |
5 |
10,16 |
13,20 |
| 75980 |
2212TB-06G-B1 |
6 |
12,70 |
15,74 |
| 75981 |
2212TB-07G-B1 |
7 |
15,24 |
18,28 |
| 75982 |
2212TB-08G-B1 |
8 |
17,78 |
20,82 |
| 75983 |
2212TB-09G-B1 |
9 |
20,32 |
23,36 |
| 75984 |
2212TB-10G-B1 |
10 |
22,86 |
25,90 |
| 75985 |
2212TB-11G-B1 |
11 |
25,40 |
28,44 |
| 75986 |
2212TB-12G-B1 |
12 |
27,94 |
30,98 |
| 75987 |
2212TB-13G-B1 |
13 |
30,48 |
33,52 |
| 75988 |
2212TB-14G-B1 |
14 |
33,02 |
36,06 |
| 75989 |
2212TB-15G-B1 |
15 |
35,56 |
38,60 |
| 75990 |
2212TB-16G-B1 |
16 |
38,10 |
41,14 |
| 75991 |
2212TB-17G-B1 |
17 |
40,64 |
43,68 |
| 75992 |
2212TB-18G-B1 |
18 |
43,18 |
46,22 |
| 75993 |
2212TB-19G-B1 |
19 |
45,72 |
48,76 |
| 75994 |
2212TB-20G-B1 |
20 |
48,26 |
51,30 |
| 75995 |
2212TB-21G-B1 |
21 |
50,80 |
53,84 |
| 75996 |
2212TB-22G-B1 |
22 |
53,34 |
56,38 |
| 75997 |
2212TB-23G-B1 |
23 |
55,88 |
58,92 |
| 75998 |
2212TB-24G-B1 |
24 |
58,42 |
61,46 |
| 75999 |
2212TB-25G-B1 |
25 |
60,96 |
64,00 |
| 76000 |
2212TB-26G-B1 |
26 |
63,50 |
66,54 |
| 76001 |
2212TB-27G-B1 |
27 |
66,04 |
69,08 |
| 76002 |
2212TB-28G-B1 |
28 |
68,58 |
71,62 |
| 76003 |
2212TB-29G-B1 |
29 |
71,12 |
74,16 |
| 76004 |
2212TB-30G-B1 |
30 |
73,66 |
76,70 |
| 76005 |
2212TB-31G-B1 |
31 |
76,20 |
79,24 |
| 76006 |
2212TB-32G-B1 |
32 |
78,74 |
81,78 |
| 76007 |
2212TB-33G-B1 |
33 |
81,28 |
84,32 |
| 76008 |
2212TB-34G-B1 |
34 |
83,82 |
86,86 |
| 76009 |
2212TB-35G-B1 |
35 |
86,36 |
89,40 |
| 76010 |
2212TB-36G-B1 |
36 |
88,90 |
91,94 |
| 76011 |
2212TB-37G-B1 |
37 |
91,44 |
94,48 |
| 76012 |
2212TB-38G-B1 |
38 |
93,98 |
97,02 |
| 76013 |
2212TB-39G-B1 |
39 |
96,52 |
99,56 |
| 76014 |
2212TB-40G-B1 |
40 |
99,06 |
102,10 |
|
|
| 85369 |
2212TB-02G-B2 |
2 |
2,54 |
5,58 |
| 85370 |
2212TB-03G-B2 |
3 |
5,08 |
8,12 |
| 85371 |
2212TB-04G-B2 |
4 |
7,62 |
10,66 |
| 85372 |
2212TB-05G-B2 |
5 |
10,16 |
13,20 |
| 85373 |
2212TB-06G-B2 |
6 |
12,70 |
15,74 |
| 85374 |
2212TB-07G-B2 |
7 |
15,24 |
18,28 |
| 85375 |
2212TB-08G-B2 |
8 |
17,78 |
20,82 |
| 85376 |
2212TB-09G-B2 |
9 |
20,32 |
23,36 |
| 85377 |
2212TB-10G-B2 |
10 |
22,86 |
25,90 |
| 85378 |
2212TB-11G-B2 |
11 |
25,40 |
28,44 |
| 85379 |
2212TB-12G-B2 |
12 |
27,94 |
30,98 |
| 85380 |
2212TB-13G-B2 |
13 |
30,48 |
33,52 |
| 85381 |
2212TB-14G-B2 |
14 |
33,02 |
36,06 |
| 85382 |
2212TB-15G-B2 |
15 |
35,56 |
38,60 |
| 85383 |
2212TB-16G-B2 |
16 |
38,10 |
41,14 |
| 85384 |
2212TB-17G-B2 |
17 |
40,64 |
43,68 |
| 85385 |
2212TB-18G-B2 |
18 |
43,18 |
46,22 |
| 85386 |
2212TB-19G-B2 |
19 |
45,72 |
48,76 |
| 85387 |
2212TB-20G-B2 |
20 |
48,26 |
51,30 |
| 85388 |
2212TB-21G-B2 |
21 |
50,80 |
53,84 |
| 85389 |
2212TB-22G-B2 |
22 |
53,34 |
56,38 |
| 85390 |
2212TB-23G-B2 |
23 |
55,88 |
58,92 |
| 85391 |
2212TB-24G-B2 |
24 |
58,42 |
61,46 |
| 85392 |
2212TB-25G-B2 |
25 |
60,96 |
64,00 |
| 85393 |
2212TB-26G-B2 |
26 |
63,50 |
66,54 |
| 85394 |
2212TB-27G-B2 |
27 |
66,04 |
69,08 |
| 85395 |
2212TB-28G-B2 |
28 |
68,58 |
71,62 |
| 85396 |
2212TB-29G-B2 |
29 |
71,12 |
74,16 |
| 85397 |
2212TB-30G-B2 |
30 |
73,66 |
76,70 |
| 85398 |
2212TB-31G-B2 |
31 |
76,20 |
79,24 |
| 85399 |
2212TB-32G-B2 |
32 |
78,74 |
81,78 |
| 85400 |
2212TB-33G-B2 |
33 |
81,28 |
84,32 |
| 85401 |
2212TB-34G-B2 |
34 |
83,82 |
86,86 |
| 85402 |
2212TB-35G-B2 |
35 |
86,36 |
89,40 |
| 85403 |
2212TB-36G-B2 |
36 |
88,90 |
91,94 |
| 85404 |
2212TB-37G-B2 |
37 |
91,44 |
94,48 |
| 85405 |
2212TB-38G-B2 |
38 |
93,98 |
97,02 |
| 85406 |
2212TB-39G-B2 |
39 |
96,52 |
99,56 |
| 85407 |
2212TB-40G-B2 |
40 |
99,06 |
102,10 |
|

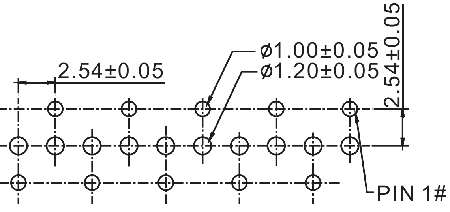

Расположение контактных площадок на плате
|
|
|
|
|
