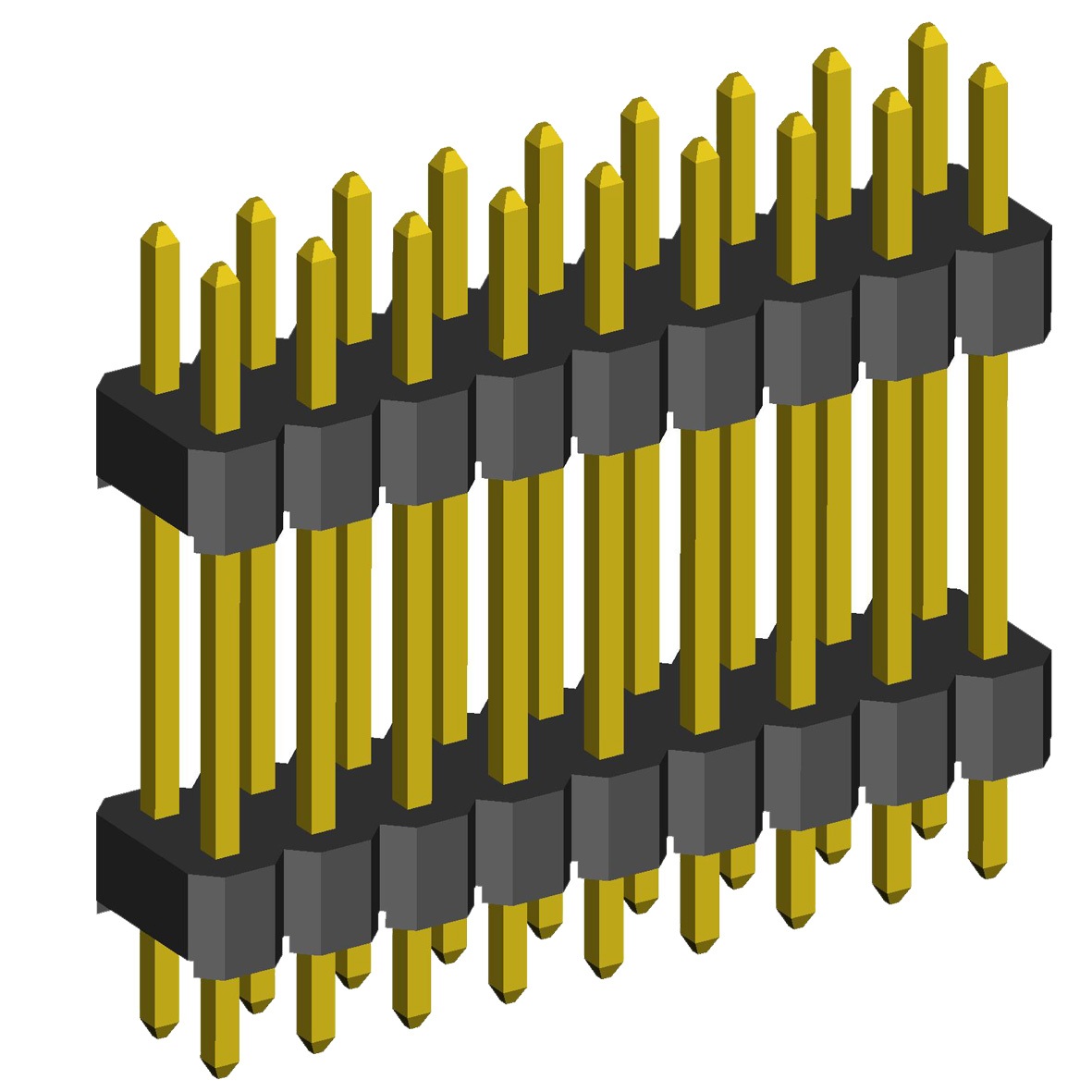

2213DI-XXG-XXXX (PLHD-XX) серия

вилки открытые прямые с двойным изолятором двухрядные на плату
для монтажа в отверстия, шаг 2,54 x 2,54 мм

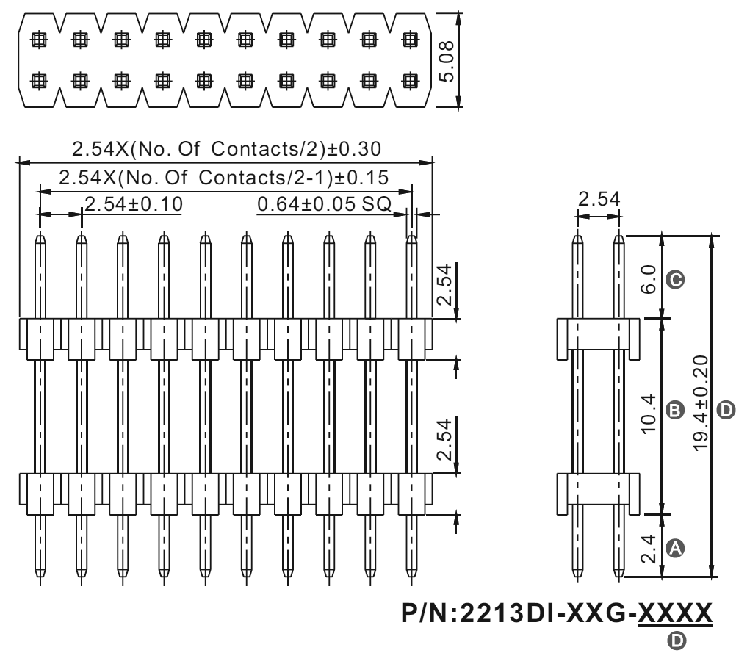

2213 DI - 02 G - XXXX 1 2   3 4   5 1) серия:      2213 2) изолятор:      DI: двойной изолятор 3) количество контактов (2...80):      02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)      04: 4 контакта      xx: ...      80: 80 контактов 4) покрытие:      G: золочение      T: лужение 5) размер D в сотых долях мм (если не указано, то стандарт 1940 = 19,4 мм)      XXXX

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов (в России принято название серии PLHD-XX). Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
