| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

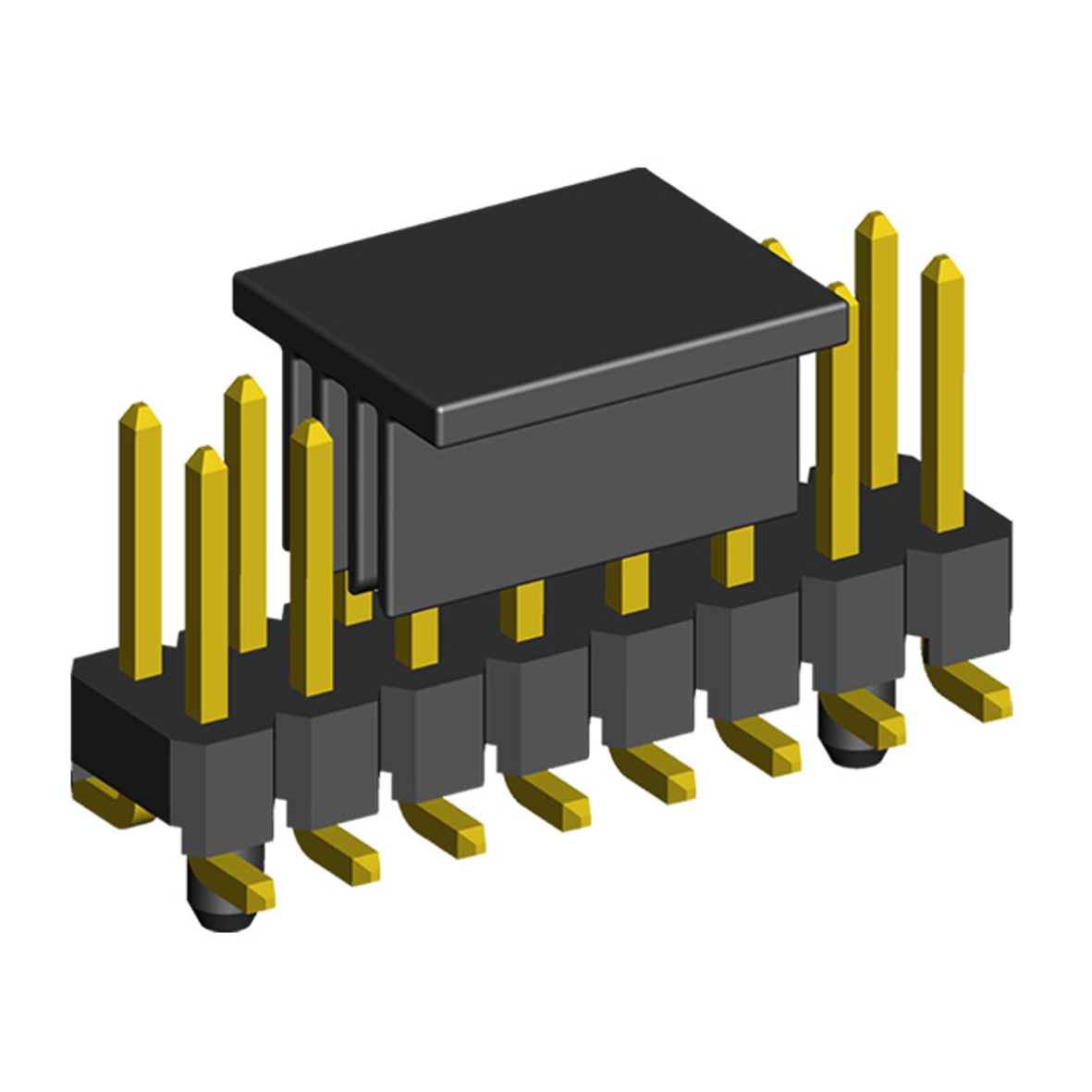

2213SM-XXG-XXXX-CG серия |
|
вилки открытые прямые двухрядные с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение отверстий и контактных площадок на плате
 |
| 2213 |
SM |
- |
02 |
G |
- |
XXXX |
- |
CG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
1) серия:
2213
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...80):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
04: 4 контакта
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A, B в десятых долях мм (если не указано, то стандарт 6036 = 6,0, 3,6 мм)
XXXX
6) направляющие в плату и наличие крышки для захвата при автоматическом монтаже
CG
|
Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2213SM-XXG-XXXX-PG. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 84318 |
2213SM-02G-6036-CG |
2 |
| 84319 |
2213SM-04G-6036-CG |
4 |
| 84320 |
2213SM-06G-6036-CG |
6 |
| 84321 |
2213SM-08G-6036-CG |
8 |
| 84322 |
2213SM-10G-6036-CG |
10 |
| 84323 |
2213SM-12G-6036-CG |
12 |
| 84324 |
2213SM-14G-6036-CG |
14 |
| 84325 |
2213SM-16G-6036-CG |
16 |
| 84326 |
2213SM-18G-6036-CG |
18 |
| 84327 |
2213SM-20G-6036-CG |
20 |
| 84328 |
2213SM-22G-6036-CG |
22 |
| 84329 |
2213SM-24G-6036-CG |
24 |
| 84330 |
2213SM-26G-6036-CG |
26 |
| 84331 |
2213SM-28G-6036-CG |
28 |
| 84332 |
2213SM-30G-6036-CG |
30 |
| 84333 |
2213SM-32G-6036-CG |
32 |
| 84334 |
2213SM-34G-6036-CG |
34 |
| 84335 |
2213SM-36G-6036-CG |
36 |
| 84336 |
2213SM-38G-6036-CG |
38 |
| 84337 |
2213SM-40G-6036-CG |
40 |
| 84338 |
2213SM-42G-6036-CG |
42 |
| 84339 |
2213SM-44G-6036-CG |
44 |
| 84340 |
2213SM-46G-6036-CG |
46 |
| 84341 |
2213SM-48G-6036-CG |
48 |
| 84342 |
2213SM-50G-6036-CG |
50 |
| 84343 |
2213SM-52G-6036-CG |
52 |
| 84344 |
2213SM-54G-6036-CG |
54 |
| 84345 |
2213SM-56G-6036-CG |
56 |
| 84346 |
2213SM-58G-6036-CG |
58 |
| 84347 |
2213SM-60G-6036-CG |
60 |
| 84348 |
2213SM-62G-6036-CG |
62 |
| 84349 |
2213SM-64G-6036-CG |
64 |
| 84350 |
2213SM-66G-6036-CG |
66 |
| 84351 |
2213SM-68G-6036-CG |
68 |
| 84352 |
2213SM-70G-6036-CG |
70 |
| 84353 |
2213SM-72G-6036-CG |
72 |
| 84354 |
2213SM-74G-6036-CG |
74 |
| 84355 |
2213SM-76G-6036-CG |
76 |
| 84356 |
2213SM-78G-6036-CG |
78 |
| 84357 |
2213SM-80G-6036-CG |
80 |
Расположение отверстий и контактных площадок на плате
|
|
|
|
|
