Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2214113-XXG-XX-XX серия

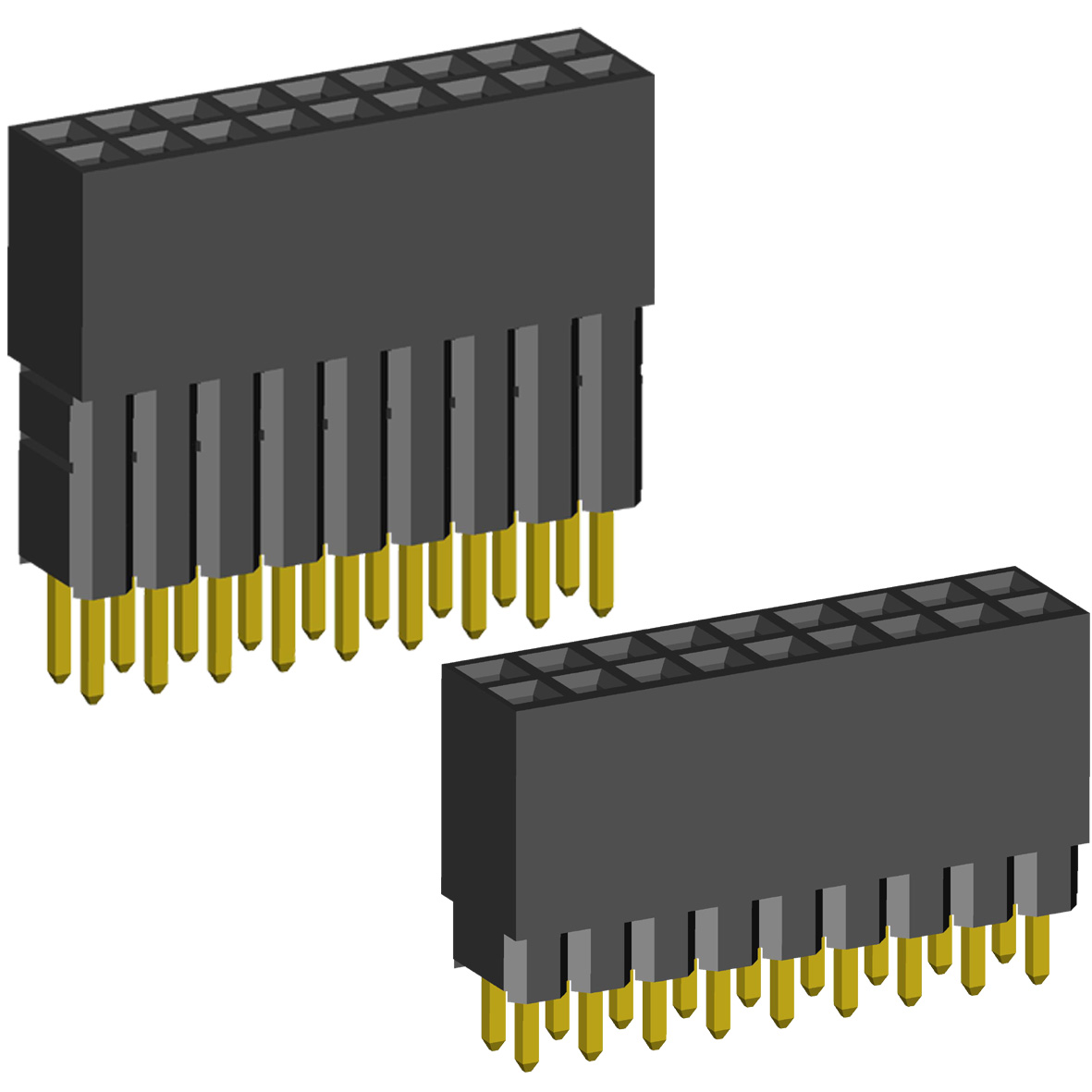

розетки двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм

2214113-XXG-XX серия, розетки двухрядные с увеличенным изолятором на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Чертеж

Расположение отверстий на плате

2214113	-	04	G	-	1A
1		2	3		4

1) серия:
     2214113
2) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
3) покрытие:
     G: золочение
4) код высоты изолятора B и длины выводов A (стандарт 1A):
     1A

код	Размеры, мм
код	C	D
1A	2,30	11,50
1B	7,35	11,50
2B	4,85	13,59
3B	2,30	16,13
1C	12,20	11,50
2C	9,65	13,59
3C	7,10	16,13
4C	4,60	18,67

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Ди"лектрическые стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86277	2214113-04G-1A	4	2,54	5,08
86279	2214113-06G-1A	6	5,08	7,62
46103	2214113-08G-1A	8	7,62	10,16
86282	2214113-10G-1A	10	10,16	12,70
86284	2214113-12G-1A	12	12,70	15,24
86286	2214113-14G-1A	14	15,24	17,78
86288	2214113-16G-1A	16	17,78	20,32
86290	2214113-18G-1A	18	20,32	22,86
86292	2214113-20G-1A	20	22,86	25,40
86294	2214113-22G-1A	22	25,40	27,94
86296	2214113-24G-1A	24	27,94	30,48
86298	2214113-26G-1A	26	30,48	33,02
86300	2214113-28G-1A	28	33,02	35,56
86302	2214113-30G-1A	30	35,56	38,10
86304	2214113-32G-1A	32	38,10	40,64
86306	2214113-34G-1A	34	40,64	43,18
86308	2214113-36G-1A	36	43,18	45,72
86310	2214113-38G-1A	38	45,72	48,26
86312	2214113-40G-1A	40	48,26	50,80
86275	2214113-42G-1A	42	50,80	53,34
86276	2214113-44G-1A	44	53,34	55,88
86278	2214113-46G-1A	46	55,88	58,42
86280	2214113-48G-1A	48	58,42	60,96
86281	2214113-50G-1A	50	60,96	63,50
86283	2214113-52G-1A	52	63,50	66,04
86285	2214113-54G-1A	54	66,04	68,58
86287	2214113-56G-1A	56	68,58	71,12
86289	2214113-58G-1A	58	71,12	73,66
34595	2214113-60G-1A	60	73,66	76,20
86291	2214113-62G-1A	62	76,20	78,74
86293	2214113-64G-1A	64	78,74	81,28
86295	2214113-66G-1A	66	81,28	83,82
86297	2214113-68G-1A	68	83,82	86,36
86299	2214113-70G-1A	70	86,36	88,90
86301	2214113-72G-1A	72	88,90	91,44
86303	2214113-74G-1A	74	91,44	93,98
86305	2214113-76G-1A	76	93,98	96,52
86307	2214113-78G-1A	78	96,52	99,06
86309	2214113-80G-1A	80	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86313	2214113-04G-1B	4	2,54	5,08
86314	2214113-06G-1B	6	5,08	7,62
86315	2214113-08G-1B	8	7,62	10,16
86316	2214113-10G-1B	10	10,16	12,70
86317	2214113-12G-1B	12	12,70	15,24
86318	2214113-14G-1B	14	15,24	17,78
86319	2214113-16G-1B	16	17,78	20,32
86320	2214113-18G-1B	18	20,32	22,86
86321	2214113-20G-1B	20	22,86	25,40
86322	2214113-22G-1B	22	25,40	27,94
86323	2214113-24G-1B	24	27,94	30,48
86324	2214113-26G-1B	26	30,48	33,02
86325	2214113-28G-1B	28	33,02	35,56
86326	2214113-30G-1B	30	35,56	38,10
86327	2214113-32G-1B	32	38,10	40,64
86328	2214113-34G-1B	34	40,64	43,18
86329	2214113-36G-1B	36	43,18	45,72
86330	2214113-38G-1B	38	45,72	48,26
86331	2214113-40G-1B	40	48,26	50,80
86332	2214113-42G-1B	42	50,80	53,34
86333	2214113-44G-1B	44	53,34	55,88
86334	2214113-46G-1B	46	55,88	58,42
86335	2214113-48G-1B	48	58,42	60,96
86336	2214113-50G-1B	50	60,96	63,50
86337	2214113-52G-1B	52	63,50	66,04
86338	2214113-54G-1B	54	66,04	68,58
86339	2214113-56G-1B	56	68,58	71,12
86340	2214113-58G-1B	58	71,12	73,66
86341	2214113-60G-1B	60	73,66	76,20
86342	2214113-62G-1B	62	76,20	78,74
86343	2214113-64G-1B	64	78,74	81,28
86344	2214113-66G-1B	66	81,28	83,82
86345	2214113-68G-1B	68	83,82	86,36
86346	2214113-70G-1B	70	86,36	88,90
86347	2214113-72G-1B	72	88,90	91,44
86348	2214113-74G-1B	74	91,44	93,98
86349	2214113-76G-1B	76	93,98	96,52
86350	2214113-78G-1B	78	96,52	99,06
86351	2214113-80G-1B	80	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86352	2214113-04G-2B	4	2,54	5,08
86353	2214113-06G-2B	6	5,08	7,62
86354	2214113-08G-2B	8	7,62	10,16
86355	2214113-10G-2B	10	10,16	12,70
86356	2214113-12G-2B	12	12,70	15,24
86357	2214113-14G-2B	14	15,24	17,78
86358	2214113-16G-2B	16	17,78	20,32
86359	2214113-18G-2B	18	20,32	22,86
86360	2214113-20G-2B	20	22,86	25,40
86361	2214113-22G-2B	22	25,40	27,94
86362	2214113-24G-2B	24	27,94	30,48
86363	2214113-26G-2B	26	30,48	33,02
86364	2214113-28G-2B	28	33,02	35,56
86365	2214113-30G-2B	30	35,56	38,10
86366	2214113-32G-2B	32	38,10	40,64
86367	2214113-34G-2B	34	40,64	43,18
86368	2214113-36G-2B	36	43,18	45,72
86369	2214113-38G-2B	38	45,72	48,26
86370	2214113-40G-2B	40	48,26	50,80
86371	2214113-42G-2B	42	50,80	53,34
86372	2214113-44G-2B	44	53,34	55,88
86373	2214113-46G-2B	46	55,88	58,42
86374	2214113-48G-2B	48	58,42	60,96
86375	2214113-50G-2B	50	60,96	63,50
86376	2214113-52G-2B	52	63,50	66,04
86377	2214113-54G-2B	54	66,04	68,58
86378	2214113-56G-2B	56	68,58	71,12
86379	2214113-58G-2B	58	71,12	73,66
86380	2214113-60G-2B	60	73,66	76,20
86381	2214113-62G-2B	62	76,20	78,74
86382	2214113-64G-2B	64	78,74	81,28
86383	2214113-66G-2B	66	81,28	83,82
86384	2214113-68G-2B	68	83,82	86,36
86385	2214113-70G-2B	70	86,36	88,90
86386	2214113-72G-2B	72	88,90	91,44
86387	2214113-74G-2B	74	91,44	93,98
86388	2214113-76G-2B	76	93,98	96,52
86389	2214113-78G-2B	78	96,52	99,06
86390	2214113-80G-2B	80	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86391	2214113-04G-3B	4	2,54	5,08
86392	2214113-06G-3B	6	5,08	7,62
86393	2214113-08G-3B	8	7,62	10,16
86394	2214113-10G-3B	10	10,16	12,70
86395	2214113-12G-3B	12	12,70	15,24
86396	2214113-14G-3B	14	15,24	17,78
86397	2214113-16G-3B	16	17,78	20,32
86398	2214113-18G-3B	18	20,32	22,86
86399	2214113-20G-3B	20	22,86	25,40
86400	2214113-22G-3B	22	25,40	27,94
86401	2214113-24G-3B	24	27,94	30,48
86402	2214113-26G-3B	26	30,48	33,02
86403	2214113-28G-3B	28	33,02	35,56
86404	2214113-30G-3B	30	35,56	38,10
86405	2214113-32G-3B	32	38,10	40,64
86406	2214113-34G-3B	34	40,64	43,18
86407	2214113-36G-3B	36	43,18	45,72
86408	2214113-38G-3B	38	45,72	48,26
86409	2214113-40G-3B	40	48,26	50,80
86410	2214113-42G-3B	42	50,80	53,34
86411	2214113-44G-3B	44	53,34	55,88
86412	2214113-46G-3B	46	55,88	58,42
86413	2214113-48G-3B	48	58,42	60,96
86414	2214113-50G-3B	50	60,96	63,50
86415	2214113-52G-3B	52	63,50	66,04
86416	2214113-54G-3B	54	66,04	68,58
86417	2214113-56G-3B	56	68,58	71,12
86418	2214113-58G-3B	58	71,12	73,66
86419	2214113-60G-3B	60	73,66	76,20
86420	2214113-62G-3B	62	76,20	78,74
86421	2214113-64G-3B	64	78,74	81,28
86422	2214113-66G-3B	66	81,28	83,82
86423	2214113-68G-3B	68	83,82	86,36
86424	2214113-70G-3B	70	86,36	88,90
86425	2214113-72G-3B	72	88,90	91,44
86426	2214113-74G-3B	74	91,44	93,98
86427	2214113-76G-3B	76	93,98	96,52
86428	2214113-78G-3B	78	96,52	99,06
86429	2214113-80G-3B	80	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86430	2214113-04G-1C	4	2,54	5,08
86431	2214113-06G-1C	6	5,08	7,62
86432	2214113-08G-1C	8	7,62	10,16
86433	2214113-10G-1C	10	10,16	12,70
86434	2214113-12G-1C	12	12,70	15,24
86435	2214113-14G-1C	14	15,24	17,78
86436	2214113-16G-1C	16	17,78	20,32
86437	2214113-18G-1C	18	20,32	22,86
86438	2214113-20G-1C	20	22,86	25,40
86439	2214113-22G-1C	22	25,40	27,94
86440	2214113-24G-1C	24	27,94	30,48
86441	2214113-26G-1C	26	30,48	33,02
86442	2214113-28G-1C	28	33,02	35,56
86443	2214113-30G-1C	30	35,56	38,10
86444	2214113-32G-1C	32	38,10	40,64
86445	2214113-34G-1C	34	40,64	43,18
86446	2214113-36G-1C	36	43,18	45,72
86447	2214113-38G-1C	38	45,72	48,26
86448	2214113-40G-1C	40	48,26	50,80
86449	2214113-42G-1C	42	50,80	53,34
86450	2214113-44G-1C	44	53,34	55,88
86451	2214113-46G-1C	46	55,88	58,42
86452	2214113-48G-1C	48	58,42	60,96
86453	2214113-50G-1C	50	60,96	63,50
86454	2214113-52G-1C	52	63,50	66,04
86455	2214113-54G-1C	54	66,04	68,58
86456	2214113-56G-1C	56	68,58	71,12
86457	2214113-58G-1C	58	71,12	73,66
86458	2214113-60G-1C	60	73,66	76,20
86459	2214113-62G-1C	62	76,20	78,74
86460	2214113-64G-1C	64	78,74	81,28
86461	2214113-66G-1C	66	81,28	83,82
86462	2214113-68G-1C	68	83,82	86,36
86463	2214113-70G-1C	70	86,36	88,90
86464	2214113-72G-1C	72	88,90	91,44
86465	2214113-74G-1C	74	91,44	93,98
86466	2214113-76G-1C	76	93,98	96,52
86467	2214113-78G-1C	78	96,52	99,06
86468	2214113-80G-1C	80	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86469	2214113-04G-2C	4	2,54	5,08
86470	2214113-06G-2C	6	5,08	7,62
86471	2214113-08G-2C	8	7,62	10,16
86472	2214113-10G-2C	10	10,16	12,70
86473	2214113-12G-2C	12	12,70	15,24
86474	2214113-14G-2C	14	15,24	17,78
86475	2214113-16G-2C	16	17,78	20,32
86476	2214113-18G-2C	18	20,32	22,86
86477	2214113-20G-2C	20	22,86	25,40
86478	2214113-22G-2C	22	25,40	27,94
86479	2214113-24G-2C	24	27,94	30,48
86480	2214113-26G-2C	26	30,48	33,02
86481	2214113-28G-2C	28	33,02	35,56
86482	2214113-30G-2C	30	35,56	38,10
86483	2214113-32G-2C	32	38,10	40,64
86484	2214113-34G-2C	34	40,64	43,18
86485	2214113-36G-2C	36	43,18	45,72
86486	2214113-38G-2C	38	45,72	48,26
86487	2214113-40G-2C	40	48,26	50,80
86488	2214113-42G-2C	42	50,80	53,34
86489	2214113-44G-2C	44	53,34	55,88
86490	2214113-46G-2C	46	55,88	58,42
86491	2214113-48G-2C	48	58,42	60,96
86492	2214113-50G-2C	50	60,96	63,50
86493	2214113-52G-2C	52	63,50	66,04
86494	2214113-54G-2C	54	66,04	68,58
86495	2214113-56G-2C	56	68,58	71,12
86496	2214113-58G-2C	58	71,12	73,66
86497	2214113-60G-2C	60	73,66	76,20
86498	2214113-62G-2C	62	76,20	78,74
86499	2214113-64G-2C	64	78,74	81,28
86500	2214113-66G-2C	66	81,28	83,82
86501	2214113-68G-2C	68	83,82	86,36
86502	2214113-70G-2C	70	86,36	88,90
86503	2214113-72G-2C	72	88,90	91,44
86504	2214113-74G-2C	74	91,44	93,98
86505	2214113-76G-2C	76	93,98	96,52
86506	2214113-78G-2C	78	96,52	99,06
86507	2214113-80G-2C	80	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86508	2214113-04G-3C	4	2,54	5,08
86509	2214113-06G-3C	6	5,08	7,62
86510	2214113-08G-3C	8	7,62	10,16
86511	2214113-10G-3C	10	10,16	12,70
86512	2214113-12G-3C	12	12,70	15,24
86513	2214113-14G-3C	14	15,24	17,78
86514	2214113-16G-3C	16	17,78	20,32
86515	2214113-18G-3C	18	20,32	22,86
86516	2214113-20G-3C	20	22,86	25,40
86517	2214113-22G-3C	22	25,40	27,94
86518	2214113-24G-3C	24	27,94	30,48
86519	2214113-26G-3C	26	30,48	33,02
86520	2214113-28G-3C	28	33,02	35,56
86521	2214113-30G-3C	30	35,56	38,10
86522	2214113-32G-3C	32	38,10	40,64
86523	2214113-34G-3C	34	40,64	43,18
86524	2214113-36G-3C	36	43,18	45,72
86525	2214113-38G-3C	38	45,72	48,26
86526	2214113-40G-3C	40	48,26	50,80
86527	2214113-42G-3C	42	50,80	53,34
86528	2214113-44G-3C	44	53,34	55,88
86529	2214113-46G-3C	46	55,88	58,42
86530	2214113-48G-3C	48	58,42	60,96
86531	2214113-50G-3C	50	60,96	63,50
86532	2214113-52G-3C	52	63,50	66,04
86533	2214113-54G-3C	54	66,04	68,58
86534	2214113-56G-3C	56	68,58	71,12
86535	2214113-58G-3C	58	71,12	73,66
86536	2214113-60G-3C	60	73,66	76,20
86537	2214113-62G-3C	62	76,20	78,74
86538	2214113-64G-3C	64	78,74	81,28
86539	2214113-66G-3C	66	81,28	83,82
86540	2214113-68G-3C	68	83,82	86,36
86541	2214113-70G-3C	70	86,36	88,90
86542	2214113-72G-3C	72	88,90	91,44
86543	2214113-74G-3C	74	91,44	93,98
86544	2214113-76G-3C	76	93,98	96,52
86545	2214113-78G-3C	78	96,52	99,06
86546	2214113-80G-3C	80	99,06	101,60

код товара	марка	кол-во контактов	Размеры, мм
код товара	марка	кол-во контактов	A	B
86547	2214113-04G-4C	4	2,54	5,08
86548	2214113-06G-4C	6	5,08	7,62
86549	2214113-08G-4C	8	7,62	10,16
86550	2214113-10G-4C	10	10,16	12,70
86551	2214113-12G-4C	12	12,70	15,24
86552	2214113-14G-4C	14	15,24	17,78
86553	2214113-16G-4C	16	17,78	20,32
86554	2214113-18G-4C	18	20,32	22,86
86555	2214113-20G-4C	20	22,86	25,40
86556	2214113-22G-4C	22	25,40	27,94
86557	2214113-24G-4C	24	27,94	30,48
86558	2214113-26G-4C	26	30,48	33,02
86559	2214113-28G-4C	28	33,02	35,56
86560	2214113-30G-4C	30	35,56	38,10
86561	2214113-32G-4C	32	38,10	40,64
86562	2214113-34G-4C	34	40,64	43,18
86563	2214113-36G-4C	36	43,18	45,72
86564	2214113-38G-4C	38	45,72	48,26
86565	2214113-40G-4C	40	48,26	50,80
86566	2214113-42G-4C	42	50,80	53,34
86567	2214113-44G-4C	44	53,34	55,88
86568	2214113-46G-4C	46	55,88	58,42
86569	2214113-48G-4C	48	58,42	60,96
86570	2214113-50G-4C	50	60,96	63,50
86571	2214113-52G-4C	52	63,50	66,04
86572	2214113-54G-4C	54	66,04	68,58
86573	2214113-56G-4C	56	68,58	71,12
86574	2214113-58G-4C	58	71,12	73,66
86575	2214113-60G-4C	60	73,66	76,20
86576	2214113-62G-4C	62	76,20	78,74
86577	2214113-64G-4C	64	78,74	81,28
86578	2214113-66G-4C	66	81,28	83,82
86579	2214113-68G-4C	68	83,82	86,36
86580	2214113-70G-4C	70	86,36	88,90
86581	2214113-72G-4C	72	88,90	91,44
86582	2214113-74G-4C	74	91,44	93,98
86583	2214113-76G-4C	76	93,98	96,52
86584	2214113-78G-4C	78	96,52	99,06
86585	2214113-80G-4C	80	99,06	101,60

Расположение отверстий на плате

Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку: sales@dart.ru
Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой.
Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
