| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

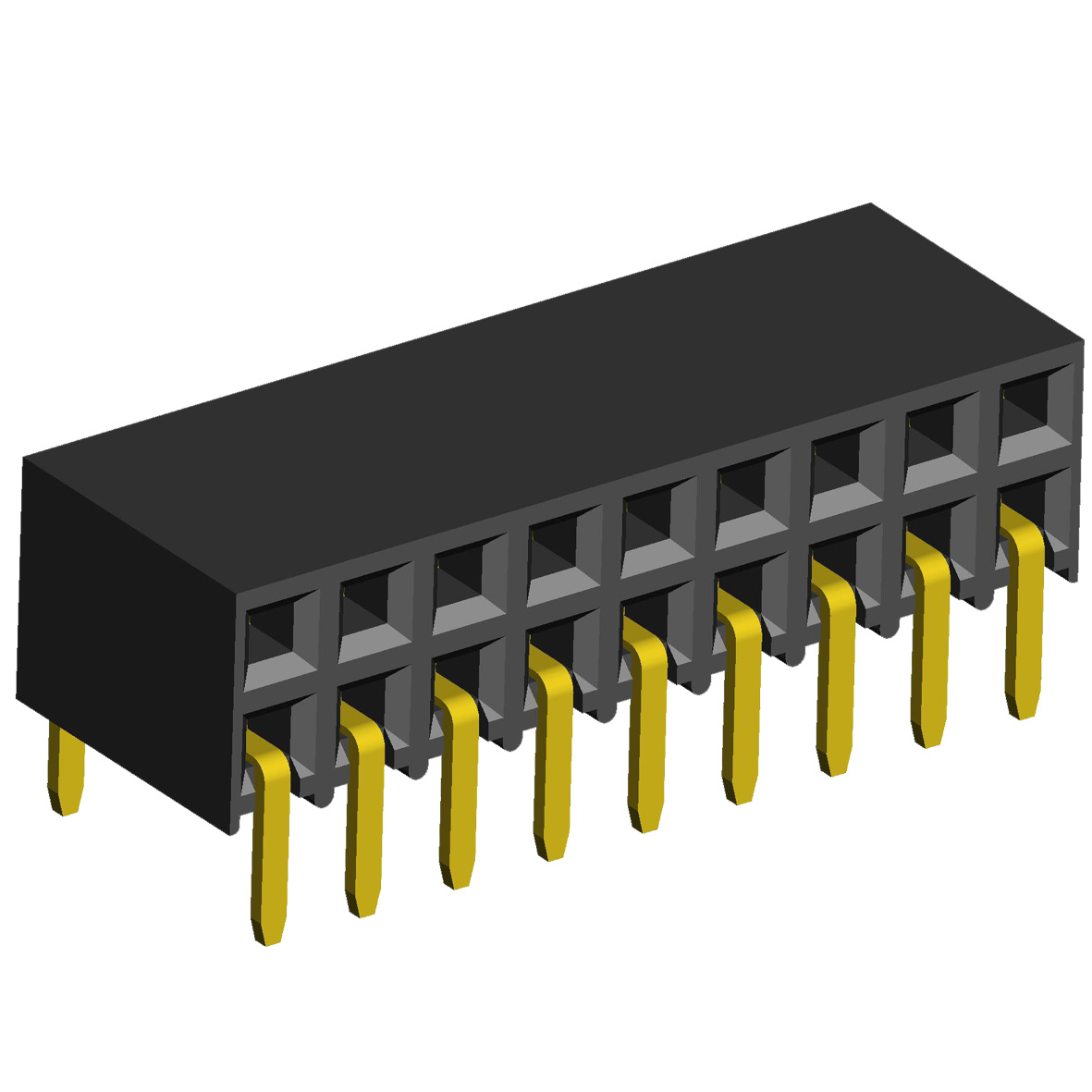

2214BR-XXG серия |
|
розетки с боковым входом двухрядные (гнездо) на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение отверстий на плате
 |
1) серия:
2214
2) изолятор:
BR: боковой вход
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 24132 |
2214BR-04G |
4 |
2,54 |
5,08 |
| 69195 |
2214BR-06G |
6 |
5,08 |
7,62 |
| 69196 |
2214BR-08G |
8 |
7,62 |
10,16 |
| 39902 |
2214BR-10G |
10 |
10,16 |
12,70 |
| 69197 |
2214BR-12G |
12 |
12,70 |
15,24 |
| 69198 |
2214BR-14G |
14 |
15,24 |
17,78 |
| 69199 |
2214BR-16G |
16 |
17,78 |
20,32 |
| 69200 |
2214BR-18G |
18 |
20,32 |
22,86 |
| 69201 |
2214BR-20G |
20 |
22,86 |
25,40 |
| 69202 |
2214BR-22G |
22 |
25,40 |
27,94 |
| 40173 |
2214BR-24G |
24 |
27,94 |
30,48 |
| 69203 |
2214BR-26G |
26 |
30,48 |
33,02 |
| 69204 |
2214BR-28G |
28 |
33,02 |
35,56 |
| 69205 |
2214BR-30G |
30 |
35,56 |
38,10 |
| 69206 |
2214BR-32G |
32 |
38,10 |
40,64 |
| 69207 |
2214BR-34G |
34 |
40,64 |
43,18 |
| 69208 |
2214BR-36G |
36 |
43,18 |
45,72 |
| 69209 |
2214BR-38G |
38 |
45,72 |
48,26 |
| 69210 |
2214BR-40G |
40 |
48,26 |
50,80 |
| 69211 |
2214BR-42G |
42 |
50,80 |
53,34 |
| 69212 |
2214BR-44G |
44 |
53,34 |
55,88 |
| 69213 |
2214BR-46G |
46 |
55,88 |
58,42 |
| 69214 |
2214BR-48G |
48 |
58,42 |
60,96 |
| 69215 |
2214BR-50G |
50 |
60,96 |
63,50 |
| 69216 |
2214BR-52G |
52 |
63,50 |
66,04 |
| 69217 |
2214BR-54G |
54 |
66,04 |
68,58 |
| 69218 |
2214BR-56G |
56 |
68,58 |
71,12 |
| 69219 |
2214BR-58G |
58 |
71,12 |
73,66 |
| 69220 |
2214BR-60G |
60 |
73,66 |
76,20 |
| 69221 |
2214BR-62G |
62 |
76,20 |
78,74 |
| 69222 |
2214BR-64G |
64 |
78,74 |
81,28 |
| 69223 |
2214BR-66G |
66 |
81,28 |
83,82 |
| 69224 |
2214BR-68G |
68 |
83,82 |
86,36 |
| 69225 |
2214BR-70G |
70 |
86,36 |
88,90 |
| 69226 |
2214BR-72G |
72 |
88,90 |
91,44 |
| 69227 |
2214BR-74G |
74 |
91,44 |
93,98 |
| 69228 |
2214BR-76G |
76 |
93,98 |
96,52 |
| 69229 |
2214BR-78G |
78 |
96,52 |
99,06 |
| 69230 |
2214BR-80G |
80 |
99,06 |
101,60 |
Расположение отверстий на плате
|
|
|
|
|
