| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
2214DS-XXG-50D серия |
|
розетки двухрядные прямые на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм
|
|

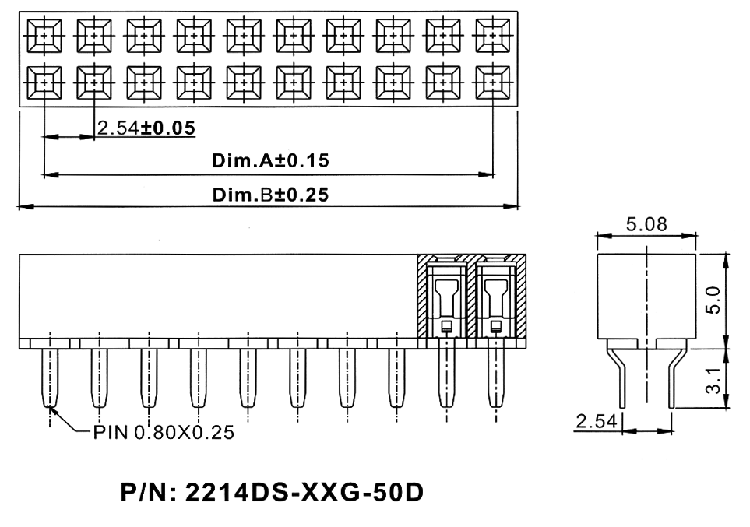

Чертеж
Расположение отверстий на плате
 |
| 2214 |
DS |
- |
04 |
G |
- |
50 |
D |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
1) серия:
2214
2) изолятор:
DS: верхний вход
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) размер A в десятых долях мм (стандарт 50):
50
6) неломкий изолятор:
D
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 85447 |
2214DS-04G-50D |
4 |
2,54 |
5,58 |
| 85448 |
2214DS-06G-50D |
6 |
5,08 |
8,12 |
| 85449 |
2214DS-08G-50D |
8 |
7,62 |
10,66 |
| 85450 |
2214DS-10G-50D |
10 |
10,16 |
13,20 |
| 85451 |
2214DS-12G-50D |
12 |
12,70 |
15,74 |
| 85452 |
2214DS-14G-50D |
14 |
15,24 |
18,28 |
| 85453 |
2214DS-16G-50D |
16 |
17,78 |
20,82 |
| 85454 |
2214DS-18G-50D |
18 |
20,32 |
23,36 |
| 85455 |
2214DS-20G-50D |
20 |
22,86 |
25,90 |
| 85456 |
2214DS-22G-50D |
22 |
25,40 |
28,44 |
| 85457 |
2214DS-24G-50D |
24 |
27,94 |
30,98 |
| 85458 |
2214DS-26G-50D |
26 |
30,48 |
33,52 |
| 85459 |
2214DS-28G-50D |
28 |
33,02 |
36,06 |
| 85460 |
2214DS-30G-50D |
30 |
35,56 |
38,60 |
| 85461 |
2214DS-32G-50D |
32 |
38,10 |
41,14 |
| 85462 |
2214DS-34G-50D |
34 |
40,64 |
43,68 |
| 85463 |
2214DS-36G-50D |
36 |
43,18 |
46,22 |
| 85464 |
2214DS-38G-50D |
38 |
45,72 |
48,76 |
| 85465 |
2214DS-40G-50D |
40 |
48,26 |
51,30 |
| 85466 |
2214DS-42G-50D |
42 |
50,80 |
53,84 |
| 85467 |
2214DS-44G-50D |
44 |
53,34 |
56,38 |
| 85468 |
2214DS-46G-50D |
46 |
55,88 |
58,92 |
| 85469 |
2214DS-48G-50D |
48 |
58,42 |
61,46 |
| 85470 |
2214DS-50G-50D |
50 |
60,96 |
64,00 |
| 85471 |
2214DS-52G-50D |
52 |
63,50 |
66,54 |
| 85472 |
2214DS-54G-50D |
54 |
66,04 |
69,08 |
| 85473 |
2214DS-56G-50D |
56 |
68,58 |
71,62 |
| 85474 |
2214DS-58G-50D |
58 |
71,12 |
74,16 |
| 85475 |
2214DS-60G-50D |
60 |
73,66 |
76,70 |
| 85476 |
2214DS-62G-50D |
62 |
76,20 |
79,24 |
| 85477 |
2214DS-64G-50D |
64 |
78,74 |
81,78 |
| 85478 |
2214DS-66G-50D |
66 |
81,28 |
84,32 |
| 85479 |
2214DS-68G-50D |
68 |
83,82 |
86,86 |
| 85480 |
2214DS-70G-50D |
70 |
86,36 |
89,40 |
| 85481 |
2214DS-72G-50D |
72 |
88,90 |
91,94 |
| 85482 |
2214DS-74G-50D |
74 |
91,44 |
94,48 |
| 85483 |
2214DS-76G-50D |
76 |
93,98 |
97,02 |
| 85484 |
2214DS-78G-50D |
78 |
96,52 |
99,56 |
| 85485 |
2214DS-80G-50D |
80 |
99,06 |
102,10 |
Расположение отверстий на плате
|
|
|
|
|
