2214DS-XXG-85 серия |
|

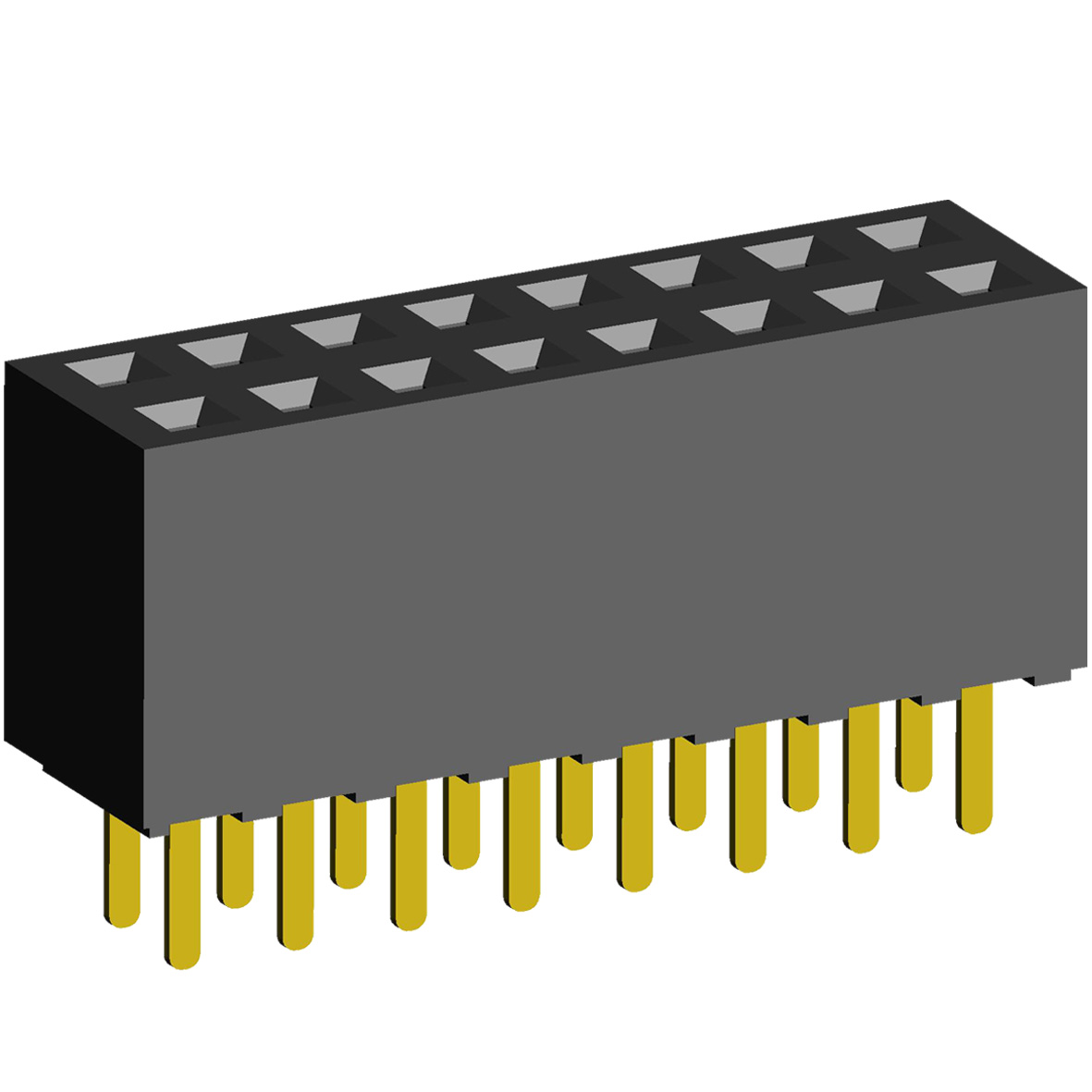

розетки двухрядные прямые (гнездо) на плату для монтажа в отверстия, высота изолятора 8,5 мм; шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение отверстий на плате
 |
| 2214 |
DS |
- |
04 |
G |
- |
85 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2214
2) изолятор:
DS: верхний вход
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 66681 |
2214DS-04G-85 |
4 |
2,54 |
6,08 |
| 66682 |
2214DS-06G-85 |
6 |
5,08 |
8,62 |
| 66683 |
2214DS-08G-85 |
8 |
7,62 |
11,16 |
| 66684 |
2214DS-10G-85 |
10 |
10,16 |
13,70 |
| 66685 |
2214DS-12G-85 |
12 |
12,70 |
16,24 |
| 66686 |
2214DS-14G-85 |
14 |
15,24 |
18,78 |
| 66687 |
2214DS-16G-85 |
16 |
17,78 |
21,32 |
| 66688 |
2214DS-18G-85 |
18 |
20,32 |
23,86 |
| 66689 |
2214DS-20G-85 |
20 |
22,86 |
26,40 |
| 66690 |
2214DS-22G-85 |
22 |
25,40 |
28,94 |
| 66691 |
2214DS-24G-85 |
24 |
27,94 |
31,48 |
| 66692 |
2214DS-26G-85 |
26 |
30,48 |
34,02 |
| 66693 |
2214DS-28G-85 |
28 |
33,02 |
36,56 |
| 66694 |
2214DS-30G-85 |
30 |
35,56 |
39,10 |
| 66695 |
2214DS-32G-85 |
32 |
38,10 |
41,64 |
| 66696 |
2214DS-34G-85 |
34 |
40,64 |
44,18 |
| 66697 |
2214DS-36G-85 |
36 |
43,18 |
46,72 |
| 66698 |
2214DS-38G-85 |
38 |
45,72 |
49,26 |
| 66699 |
2214DS-40G-85 |
40 |
48,26 |
51,80 |
| 66700 |
2214DS-42G-85 |
42 |
50,80 |
54,34 |
| 66701 |
2214DS-44G-85 |
44 |
53,34 |
56,88 |
| 66702 |
2214DS-46G-85 |
46 |
55,88 |
59,42 |
| 66703 |
2214DS-48G-85 |
48 |
58,42 |
61,96 |
| 66704 |
2214DS-50G-85 |
50 |
60,96 |
64,50 |
| 66705 |
2214DS-52G-85 |
52 |
63,50 |
67,04 |
| 66706 |
2214DS-54G-85 |
54 |
66,04 |
69,58 |
| 66707 |
2214DS-56G-85 |
56 |
68,58 |
72,12 |
| 66708 |
2214DS-58G-85 |
58 |
71,12 |
74,66 |
| 66709 |
2214DS-60G-85 |
60 |
73,66 |
77,20 |
| 66710 |
2214DS-62G-85 |
62 |
76,20 |
79,74 |
| 66711 |
2214DS-64G-85 |
64 |
78,74 |
82,28 |
| 66712 |
2214DS-66G-85 |
66 |
81,28 |
84,82 |
| 66713 |
2214DS-68G-85 |
68 |
83,82 |
87,36 |
| 66714 |
2214DS-70G-85 |
70 |
86,36 |
89,90 |
| 66715 |
2214DS-72G-85 |
72 |
88,90 |
92,44 |
| 66716 |
2214DS-74G-85 |
74 |
91,44 |
94,98 |
| 66717 |
2214DS-76G-85 |
76 |
93,98 |
97,52 |
| 66718 |
2214DS-78G-85 |
78 |
96,52 |
100,06 |
| 66719 |
2214DS-80G-85 |
80 |
99,06 |
102,60 |
