| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

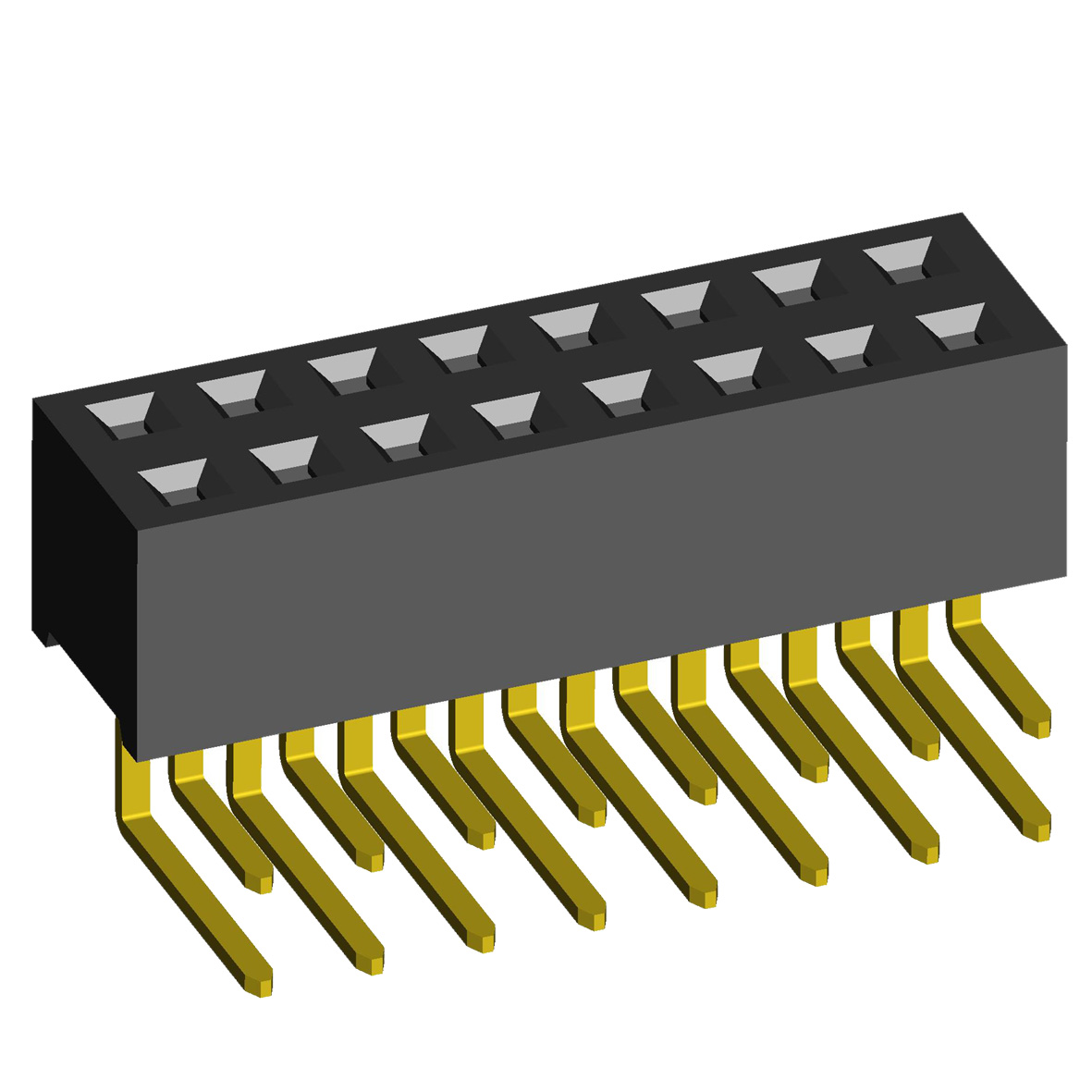

2214R-XXG-57 серия |
|
розетки двухрядные угловые (гнездо) на плату для монтажа в отверстия, высота изолятора 5,7 мм; шаг 2,54 x 2,54 мм
|
|

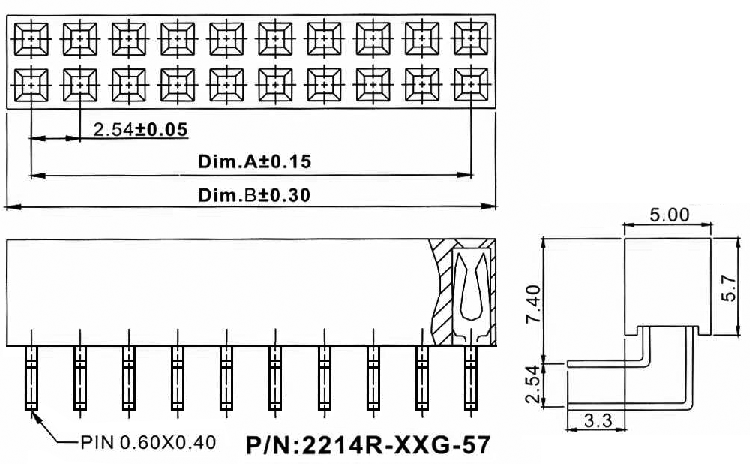

Чертеж
Расположение отверстий на плате
 |
| 2214 |
R |
- |
04 |
G |
- |
57 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2214
2) изолятор:
R: угловой
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
57
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 68877 |
2214R-04G-57 |
4 |
2,54 |
5,58 |
| 68878 |
2214R-06G-57 |
6 |
5,08 |
8,12 |
| 68879 |
2214R-08G-57 |
8 |
7,62 |
10,66 |
| 68880 |
2214R-10G-57 |
10 |
10,16 |
13,20 |
| 68881 |
2214R-12G-57 |
12 |
12,70 |
15,74 |
| 68882 |
2214R-14G-57 |
14 |
15,24 |
18,28 |
| 68883 |
2214R-16G-57 |
16 |
17,78 |
20,82 |
| 68884 |
2214R-18G-57 |
18 |
20,32 |
23,36 |
| 68885 |
2214R-20G-57 |
20 |
22,86 |
25,90 |
| 68886 |
2214R-22G-57 |
22 |
25,40 |
28,44 |
| 68887 |
2214R-24G-57 |
24 |
27,94 |
30,98 |
| 68888 |
2214R-26G-57 |
26 |
30,48 |
33,52 |
| 68889 |
2214R-28G-57 |
28 |
33,02 |
36,06 |
| 68890 |
2214R-30G-57 |
30 |
35,56 |
38,60 |
| 68891 |
2214R-32G-57 |
32 |
38,10 |
41,14 |
| 68892 |
2214R-34G-57 |
34 |
40,64 |
43,68 |
| 68893 |
2214R-36G-57 |
36 |
43,18 |
46,22 |
| 68894 |
2214R-38G-57 |
38 |
45,72 |
48,76 |
| 68895 |
2214R-40G-57 |
40 |
48,26 |
51,30 |
| 68896 |
2214R-42G-57 |
42 |
50,80 |
53,84 |
| 68897 |
2214R-44G-57 |
44 |
53,34 |
56,38 |
| 68898 |
2214R-46G-57 |
46 |
55,88 |
58,92 |
| 68899 |
2214R-48G-57 |
48 |
58,42 |
61,46 |
| 68900 |
2214R-50G-57 |
50 |
60,96 |
64,00 |
| 68901 |
2214R-52G-57 |
52 |
63,50 |
66,54 |
| 68902 |
2214R-54G-57 |
54 |
66,04 |
69,08 |
| 68903 |
2214R-56G-57 |
56 |
68,58 |
71,62 |
| 68904 |
2214R-58G-57 |
58 |
71,12 |
74,16 |
| 68905 |
2214R-60G-57 |
60 |
73,66 |
76,70 |
| 68906 |
2214R-62G-57 |
62 |
76,20 |
79,24 |
| 68907 |
2214R-64G-57 |
64 |
78,74 |
81,78 |
| 68908 |
2214R-66G-57 |
66 |
81,28 |
84,32 |
| 68909 |
2214R-68G-57 |
68 |
83,82 |
86,86 |
| 68910 |
2214R-70G-57 |
70 |
86,36 |
89,40 |
| 68911 |
2214R-72G-57 |
72 |
88,90 |
91,94 |
| 68912 |
2214R-74G-57 |
74 |
91,44 |
94,48 |
| 68913 |
2214R-76G-57 |
76 |
93,98 |
97,02 |
| 68914 |
2214R-78G-57 |
78 |
96,52 |
99,56 |
| 68915 |
2214R-80G-57 |
80 |
99,06 |
102,10 |
Расположение отверстий на плате
|
|
|
|
|
