| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

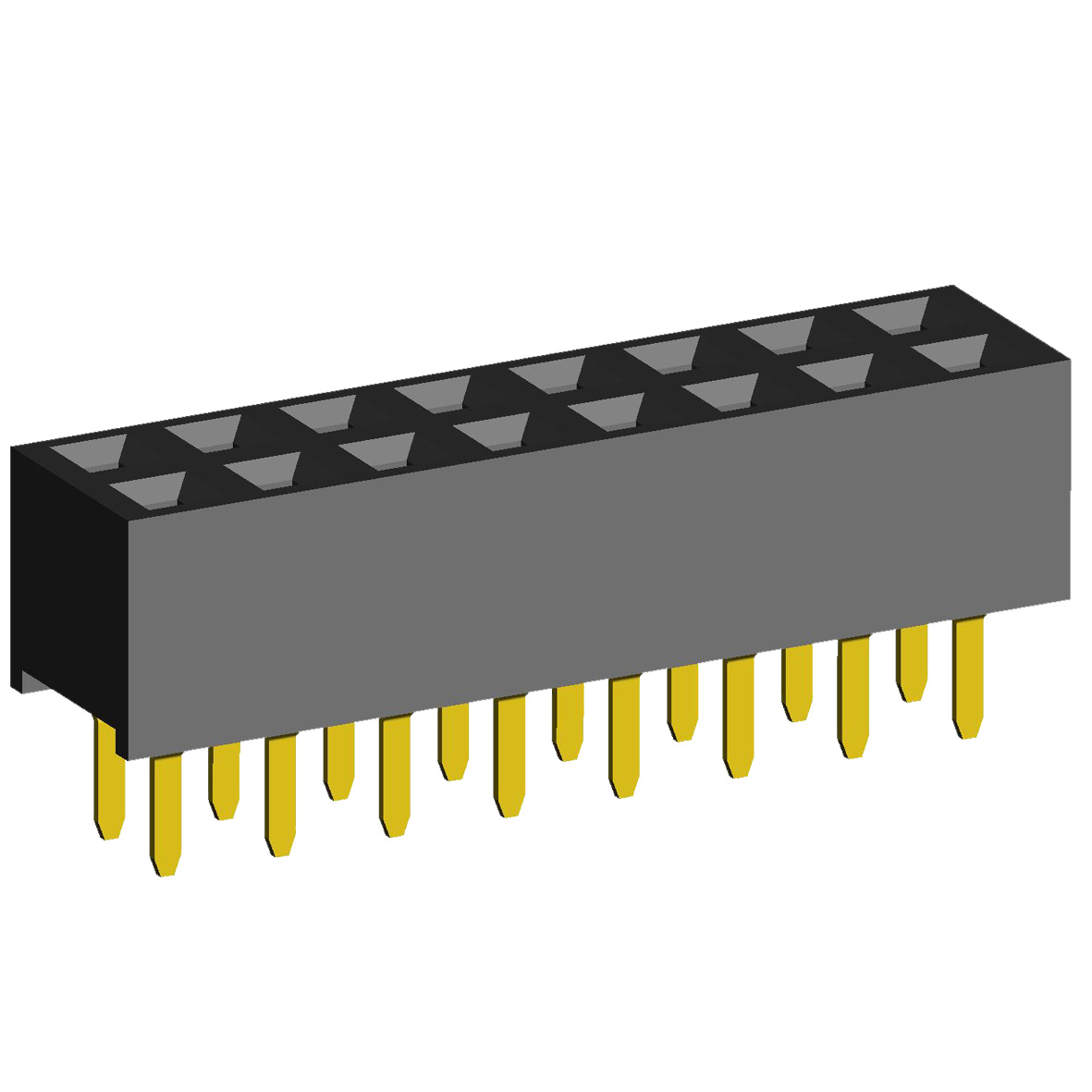

2214S-XXG-57 серия |
|
розетки двухрядные угловые (гнездо) на плату для монтажа в отверстия, высота изолятора 5,7 мм; шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение отверстий на плате
 |
| 2214 |
S |
- |
04 |
G |
- |
57 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2214
2) изолятор:
S: прямой
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
57
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 68790 |
2214S-04G-57 |
4 |
2,54 |
5,58 |
| 68791 |
2214S-06G-57 |
6 |
5,08 |
8,12 |
| 68792 |
2214S-08G-57 |
8 |
7,62 |
10,66 |
| 68793 |
2214S-10G-57 |
10 |
10,16 |
13,20 |
| 68794 |
2214S-12G-57 |
12 |
12,70 |
15,74 |
| 68795 |
2214S-14G-57 |
14 |
15,24 |
18,28 |
| 68796 |
2214S-16G-57 |
16 |
17,78 |
20,82 |
| 64511 |
2214S-18G-57 |
18 |
20,32 |
23,36 |
| 68797 |
2214S-20G-57 |
20 |
22,86 |
25,90 |
| 68798 |
2214S-22G-57 |
22 |
25,40 |
28,44 |
| 68799 |
2214S-24G-57 |
24 |
27,94 |
30,98 |
| 36224 |
2214S-26G-57 |
26 |
30,48 |
33,52 |
| 68800 |
2214S-28G-57 |
28 |
33,02 |
36,06 |
| 68801 |
2214S-30G-57 |
30 |
35,56 |
38,60 |
| 68802 |
2214S-32G-57 |
32 |
38,10 |
41,14 |
| 68803 |
2214S-34G-57 |
34 |
40,64 |
43,68 |
| 68804 |
2214S-36G-57 |
36 |
43,18 |
46,22 |
| 68805 |
2214S-38G-57 |
38 |
45,72 |
48,76 |
| 68806 |
2214S-40G-57 |
40 |
48,26 |
51,30 |
| 68807 |
2214S-42G-57 |
42 |
50,80 |
53,84 |
| 68808 |
2214S-44G-57 |
44 |
53,34 |
56,38 |
| 68809 |
2214S-46G-57 |
46 |
55,88 |
58,92 |
| 68810 |
2214S-48G-57 |
48 |
58,42 |
61,46 |
| 68811 |
2214S-50G-57 |
50 |
60,96 |
64,00 |
| 68812 |
2214S-52G-57 |
52 |
63,50 |
66,54 |
| 68813 |
2214S-54G-57 |
54 |
66,04 |
69,08 |
| 68814 |
2214S-56G-57 |
56 |
68,58 |
71,62 |
| 68815 |
2214S-58G-57 |
58 |
71,12 |
74,16 |
| 68816 |
2214S-60G-57 |
60 |
73,66 |
76,70 |
| 68817 |
2214S-62G-57 |
62 |
76,20 |
79,24 |
| 68818 |
2214S-64G-57 |
64 |
78,74 |
81,78 |
| 68819 |
2214S-66G-57 |
66 |
81,28 |
84,32 |
| 68820 |
2214S-68G-57 |
68 |
83,82 |
86,86 |
| 68821 |
2214S-70G-57 |
70 |
86,36 |
89,40 |
| 68822 |
2214S-72G-57 |
72 |
88,90 |
91,94 |
| 68823 |
2214S-74G-57 |
74 |
91,44 |
94,48 |
| 68824 |
2214S-76G-57 |
76 |
93,98 |
97,02 |
| 68825 |
2214S-78G-57 |
78 |
96,52 |
99,56 |
| 68826 |
2214S-80G-57 |
80 |
99,06 |
102,10 |
Расположение отверстий на плате
|
|
|
|
|
