| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

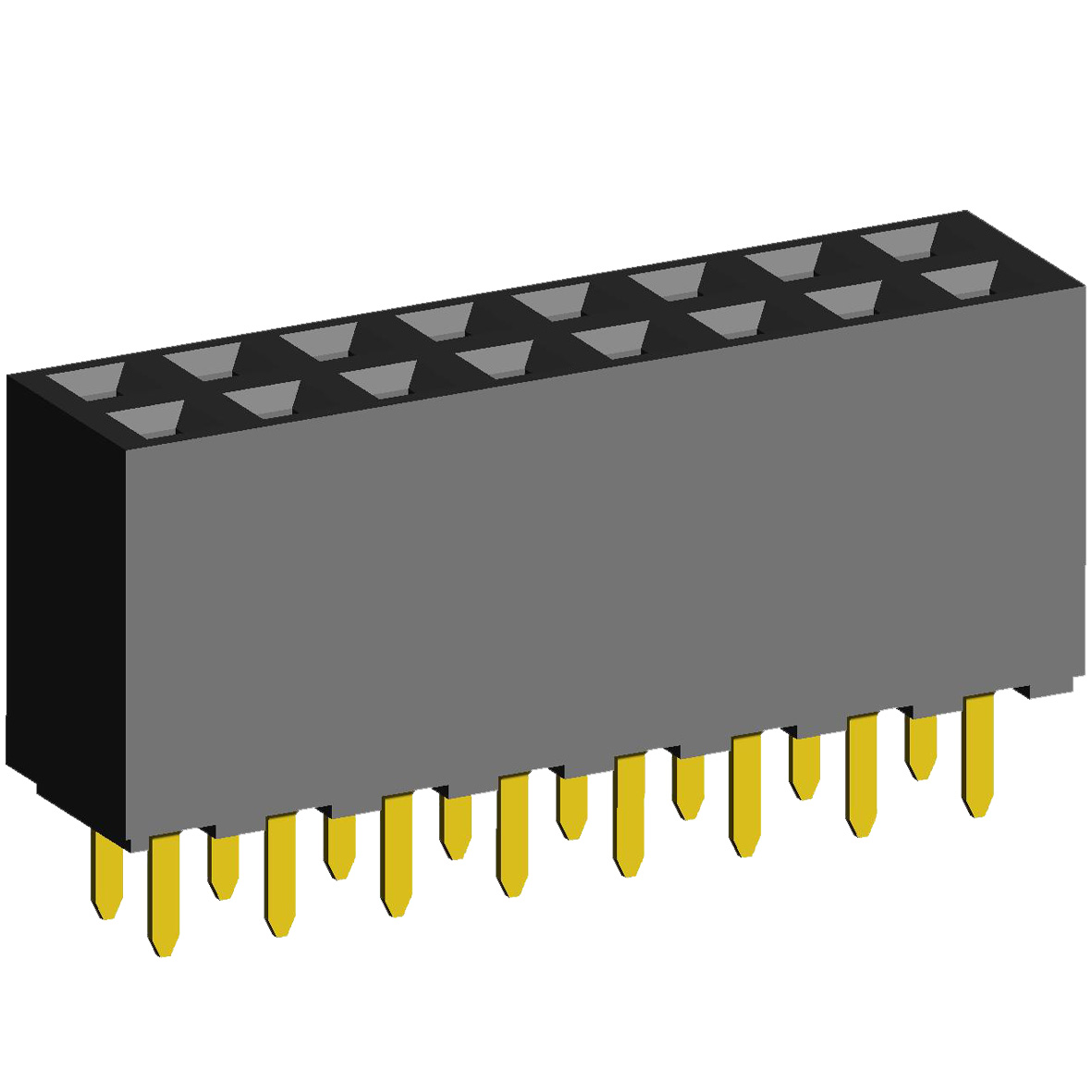

2214S-XXG-85-SJ серия |
|
розетки двухрядные с трехсторонними контактами прямые на плату для монтажа в отверстия, высота изолятора 8,5 мм; шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение отверстий на плате
 |
| 2214 |
S |
- |
04 |
G |
- |
85 |
- |
SJ |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
1) серия:
2214
2) изолятор:
S: прямой
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
6) трехсторонние контакты:
SJ
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 84518 |
2214S-04G-85-SJ |
4 |
2,54 |
6,08 |
| 84519 |
2214S-06G-85-SJ |
6 |
5,08 |
8,62 |
| 84520 |
2214S-08G-85-SJ |
8 |
7,62 |
11,16 |
| 84521 |
2214S-10G-85-SJ |
10 |
10,16 |
13,70 |
| 84522 |
2214S-12G-85-SJ |
12 |
12,70 |
16,24 |
| 84523 |
2214S-14G-85-SJ |
14 |
15,24 |
18,78 |
| 84524 |
2214S-16G-85-SJ |
16 |
17,78 |
21,32 |
| 84525 |
2214S-18G-85-SJ |
18 |
20,32 |
23,86 |
| 84526 |
2214S-20G-85-SJ |
20 |
22,86 |
26,40 |
| 84527 |
2214S-22G-85-SJ |
22 |
25,40 |
28,94 |
| 84528 |
2214S-24G-85-SJ |
24 |
27,94 |
31,48 |
| 84529 |
2214S-26G-85-SJ |
26 |
30,48 |
34,02 |
| 84530 |
2214S-28G-85-SJ |
28 |
33,02 |
36,56 |
| 84531 |
2214S-30G-85-SJ |
30 |
35,56 |
39,10 |
| 84532 |
2214S-32G-85-SJ |
32 |
38,10 |
41,64 |
| 84533 |
2214S-34G-85-SJ |
34 |
40,64 |
44,18 |
| 84534 |
2214S-36G-85-SJ |
36 |
43,18 |
46,72 |
| 84535 |
2214S-38G-85-SJ |
38 |
45,72 |
49,26 |
| 84536 |
2214S-40G-85-SJ |
40 |
48,26 |
51,80 |
| 84537 |
2214S-42G-85-SJ |
42 |
50,80 |
54,34 |
| 84538 |
2214S-44G-85-SJ |
44 |
53,34 |
56,88 |
| 84539 |
2214S-46G-85-SJ |
46 |
55,88 |
59,42 |
| 84540 |
2214S-48G-85-SJ |
48 |
58,42 |
61,96 |
| 84541 |
2214S-50G-85-SJ |
50 |
60,96 |
64,50 |
| 84542 |
2214S-52G-85-SJ |
52 |
63,50 |
67,04 |
| 84543 |
2214S-54G-85-SJ |
54 |
66,04 |
69,58 |
| 84544 |
2214S-56G-85-SJ |
56 |
68,58 |
72,12 |
| 84545 |
2214S-58G-85-SJ |
58 |
71,12 |
74,66 |
| 84546 |
2214S-60G-85-SJ |
60 |
73,66 |
77,20 |
| 84547 |
2214S-62G-85-SJ |
62 |
76,20 |
79,74 |
| 84548 |
2214S-64G-85-SJ |
64 |
78,74 |
82,28 |
| 84549 |
2214S-66G-85-SJ |
66 |
81,28 |
84,82 |
| 84550 |
2214S-68G-85-SJ |
68 |
83,82 |
87,36 |
| 84551 |
2214S-70G-85-SJ |
70 |
86,36 |
89,90 |
| 84552 |
2214S-72G-85-SJ |
72 |
88,90 |
92,44 |
| 84553 |
2214S-74G-85-SJ |
74 |
91,44 |
94,98 |
| 84554 |
2214S-76G-85-SJ |
76 |
93,98 |
97,52 |
| 84555 |
2214S-78G-85-SJ |
78 |
96,52 |
100,06 |
| 84556 |
2214S-80G-85-SJ |
80 |
99,06 |
102,60 |
Расположение отверстий на плате
|
|
|
|
|
