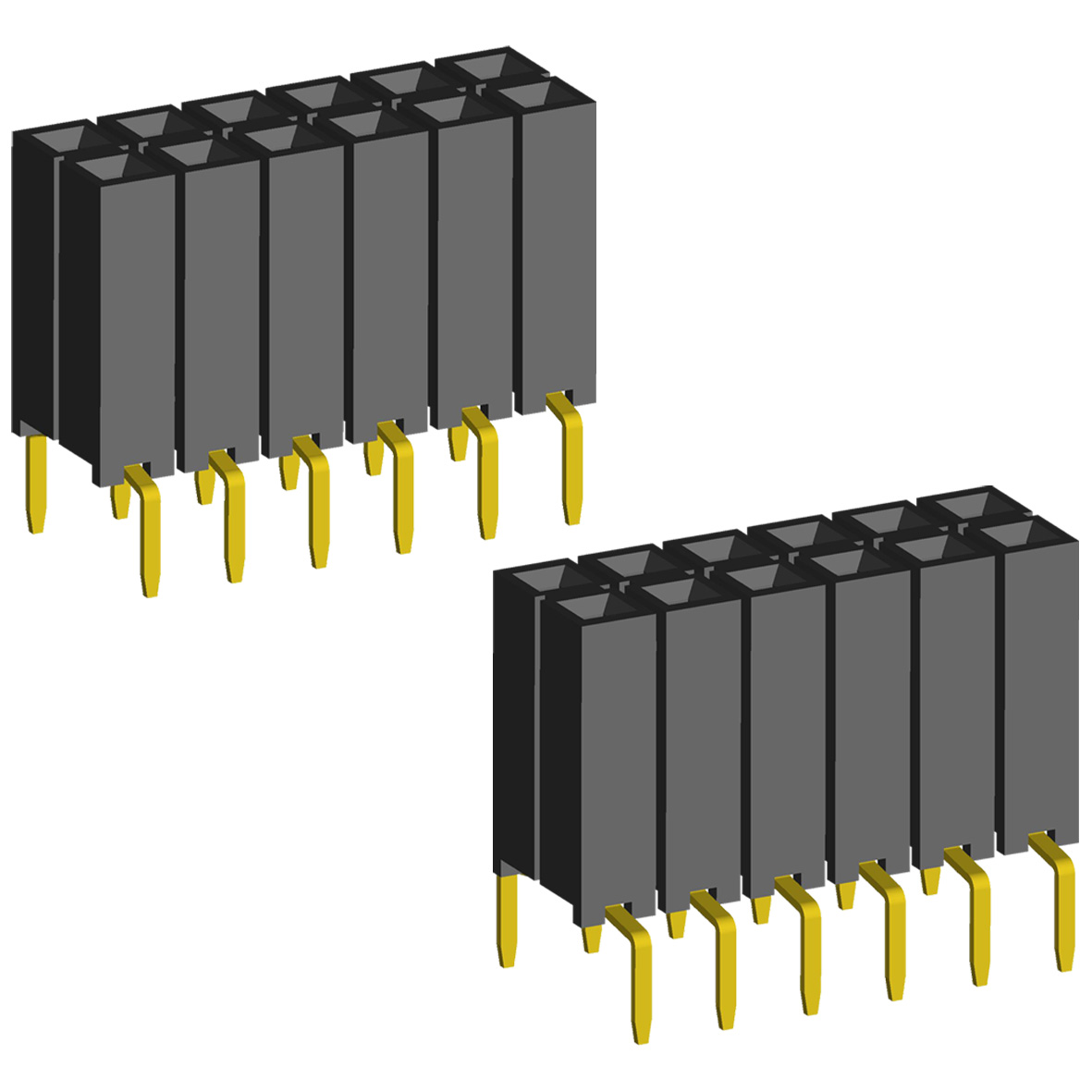

2214S-XXG-XX-85-BRB серия

розетки двухрядные с увеличенным ломким изолятором на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм

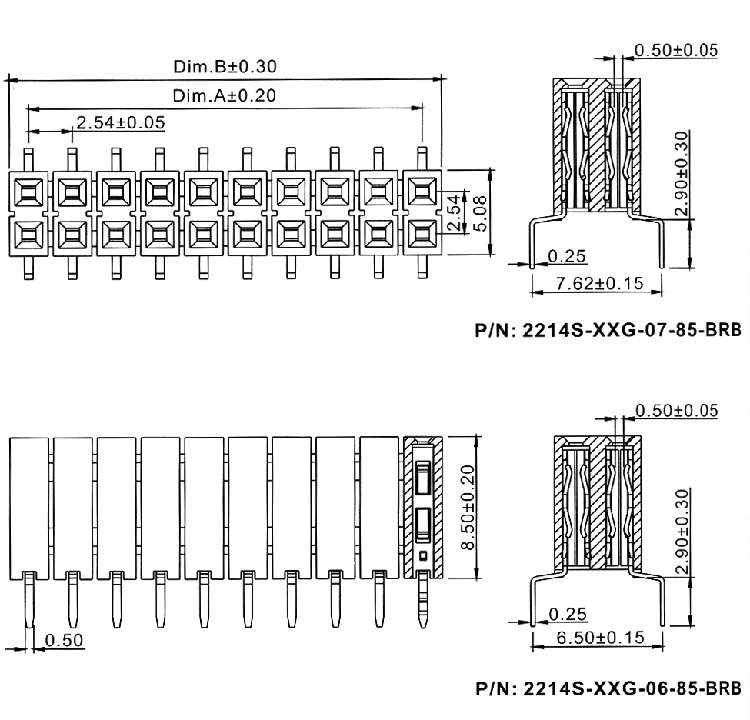

2214 S - 04 G - 06 - 85 - BRB 1 2   3 4   5   6   7 1) серия:      2214 2) изолятор:      S: прямой 3) количество контактов (4...80):      04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)      06: 6 контактов      xx: ...      80: 80 контактов 4) покрытие:      G: золочение 5) расстояние между рядами выводов:      06: 6,50мм      07: 7,62мм 6) размер A в десятых долях мм (стандарт 85):      85 7) ломаемый тип:      BRB

Розетки данной серии изготавливаются на фабрике методом литья в виде линеек 2x40 контактов. Как и штыревые вилки, они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 4, 6, 8 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
