| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
2214SM-XXG-37D-PCG серия |
|

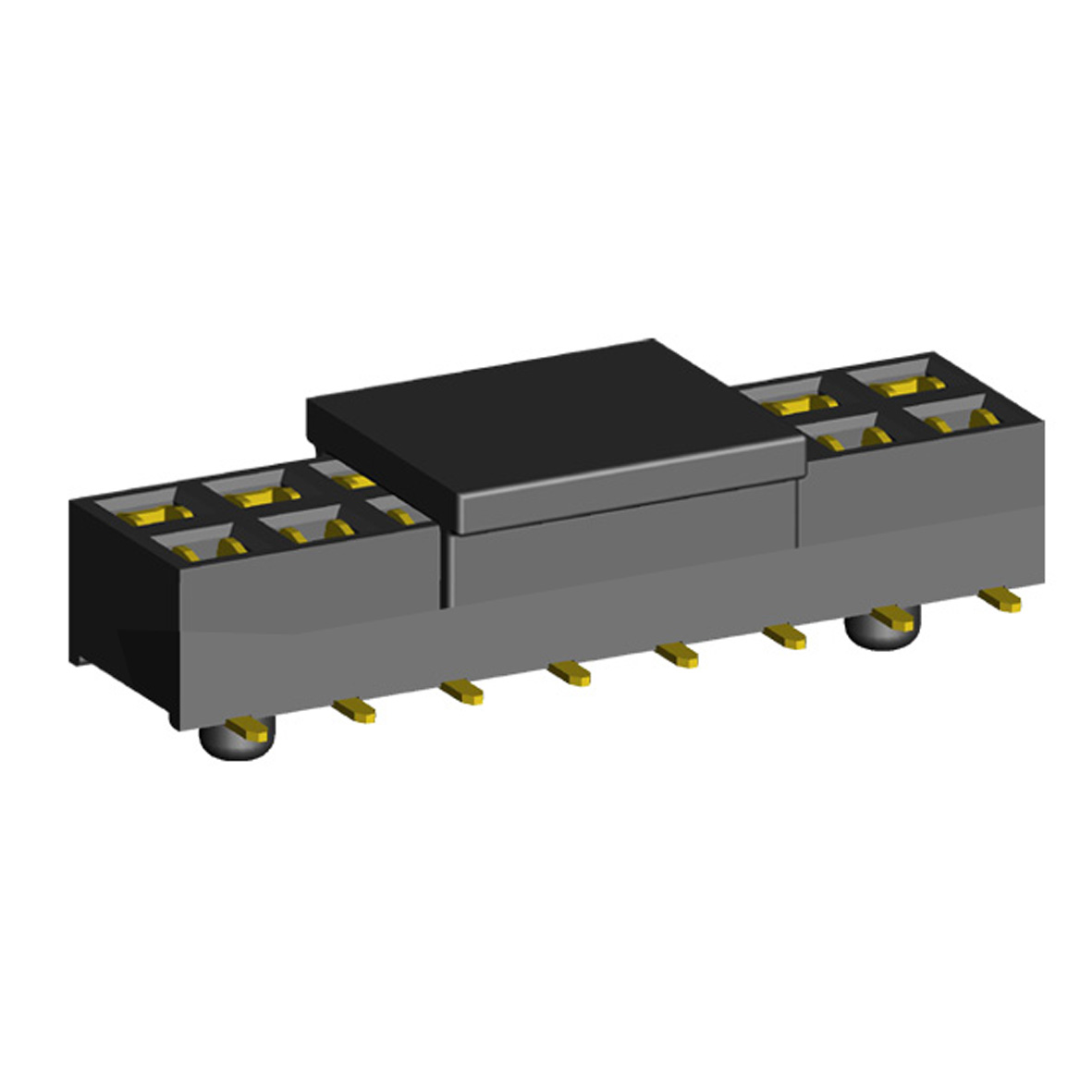

розетки двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение отверстий и контактных площадок на плате
 |
| 2214 |
SM |
- |
04 |
G |
- |
37 |
D |
- |
PCG |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
37
6) неломкий изолятор:
D
7) направляющие в плату и наличие крышки для захвата при автоматическом монтаже
PCG
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2214SM-XXG-37D-PG. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 84635 |
2214SM-04G-37D-PCG |
4 |
2,54 |
5,08 |
| 84636 |
2214SM-06G-37D-PCG |
6 |
5,08 |
7,62 |
| 84637 |
2214SM-08G-37D-PCG |
8 |
7,62 |
10,16 |
| 84638 |
2214SM-10G-37D-PCG |
10 |
10,16 |
12,70 |
| 84639 |
2214SM-12G-37D-PCG |
12 |
12,70 |
15,24 |
| 84640 |
2214SM-14G-37D-PCG |
14 |
15,24 |
17,78 |
| 71296 |
2214SM-16G-37D-PCG |
16 |
17,78 |
20,32 |
| 84641 |
2214SM-18G-37D-PCG |
18 |
20,32 |
22,86 |
| 84642 |
2214SM-20G-37D-PCG |
20 |
22,86 |
25,40 |
| 84643 |
2214SM-22G-37D-PCG |
22 |
25,40 |
27,94 |
| 84644 |
2214SM-24G-37D-PCG |
24 |
27,94 |
30,48 |
| 84645 |
2214SM-26G-37D-PCG |
26 |
30,48 |
33,02 |
| 84646 |
2214SM-28G-37D-PCG |
28 |
33,02 |
35,56 |
| 84647 |
2214SM-30G-37D-PCG |
30 |
35,56 |
38,10 |
| 84648 |
2214SM-32G-37D-PCG |
32 |
38,10 |
40,64 |
| 84649 |
2214SM-34G-37D-PCG |
34 |
40,64 |
43,18 |
| 84650 |
2214SM-36G-37D-PCG |
36 |
43,18 |
45,72 |
| 84651 |
2214SM-38G-37D-PCG |
38 |
45,72 |
48,26 |
| 84652 |
2214SM-40G-37D-PCG |
40 |
48,26 |
50,80 |
| 84653 |
2214SM-42G-37D-PCG |
42 |
50,80 |
53,34 |
| 84654 |
2214SM-44G-37D-PCG |
44 |
53,34 |
55,88 |
| 84655 |
2214SM-46G-37D-PCG |
46 |
55,88 |
58,42 |
| 84656 |
2214SM-48G-37D-PCG |
48 |
58,42 |
60,96 |
| 84657 |
2214SM-50G-37D-PCG |
50 |
60,96 |
63,50 |
| 84658 |
2214SM-52G-37D-PCG |
52 |
63,50 |
66,04 |
| 84659 |
2214SM-54G-37D-PCG |
54 |
66,04 |
68,58 |
| 84660 |
2214SM-56G-37D-PCG |
56 |
68,58 |
71,12 |
| 84661 |
2214SM-58G-37D-PCG |
58 |
71,12 |
73,66 |
| 84662 |
2214SM-60G-37D-PCG |
60 |
73,66 |
76,20 |
| 84663 |
2214SM-62G-37D-PCG |
62 |
76,20 |
78,74 |
| 84664 |
2214SM-64G-37D-PCG |
64 |
78,74 |
81,28 |
| 84665 |
2214SM-66G-37D-PCG |
66 |
81,28 |
83,82 |
| 84666 |
2214SM-68G-37D-PCG |
68 |
83,82 |
86,36 |
| 84667 |
2214SM-70G-37D-PCG |
70 |
86,36 |
88,90 |
| 84668 |
2214SM-72G-37D-PCG |
72 |
88,90 |
91,44 |
| 84669 |
2214SM-74G-37D-PCG |
74 |
91,44 |
93,98 |
| 84670 |
2214SM-76G-37D-PCG |
76 |
93,98 |
96,52 |
| 84671 |
2214SM-78G-37D-PCG |
78 |
96,52 |
99,06 |
| 84672 |
2214SM-80G-37D-PCG |
80 |
99,06 |
101,60 |
Расположение отверстий и контактных площадок на плате
|
|
|
|
|
