| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

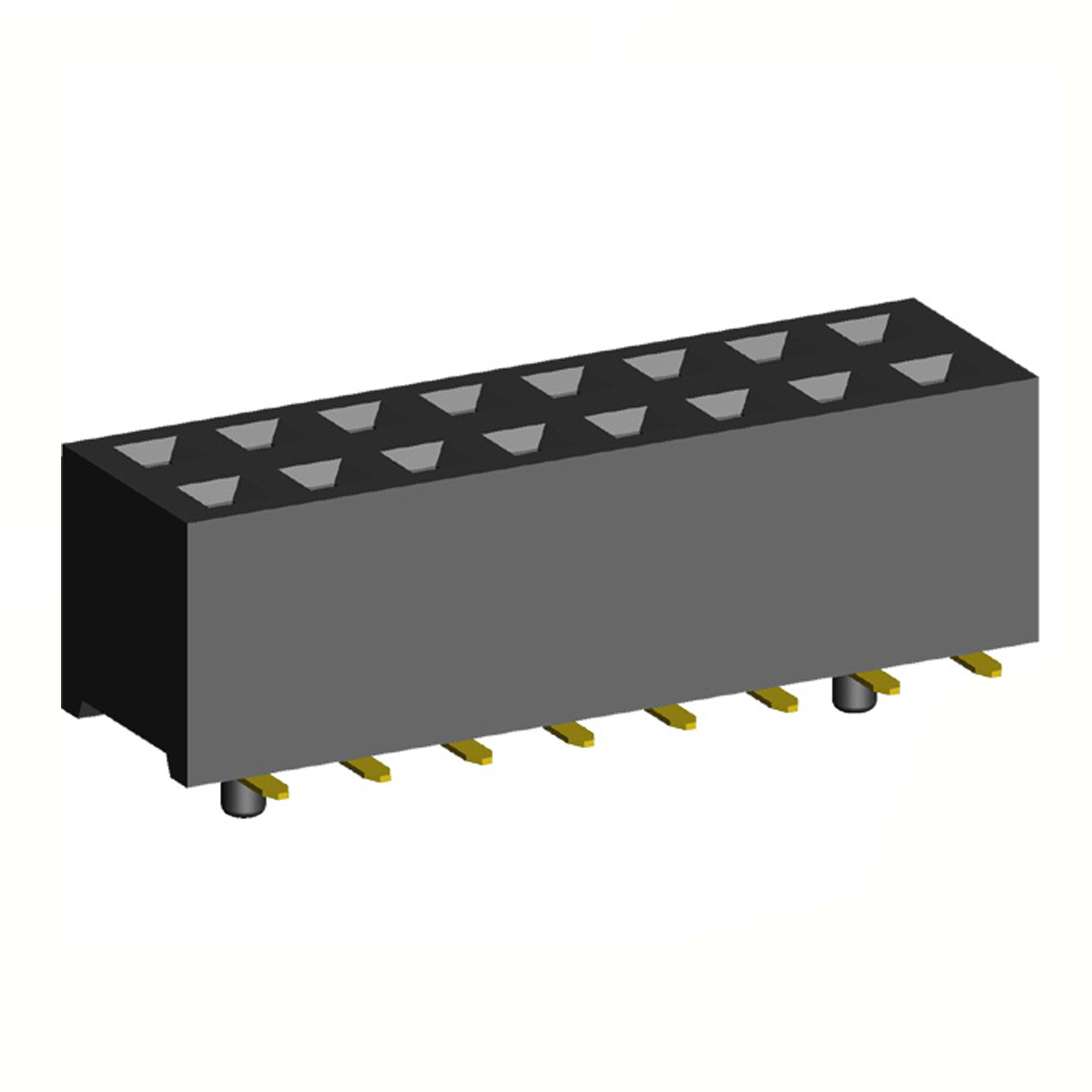

2214SM-XXG-62-PG серия |
|
розетки двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение отверстий и контактных площадок на плате
 |
| 2214 |
SM |
- |
04 |
G |
- |
62 |
PG |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
62
6) направляющие в плату:
PG
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 84983 |
2214SM-04G-62-PG |
4 |
2,54 |
5,58 |
| 84984 |
2214SM-06G-62-PG |
6 |
5,08 |
8,12 |
| 84985 |
2214SM-08G-62-PG |
8 |
7,62 |
10,66 |
| 84986 |
2214SM-10G-62-PG |
10 |
10,16 |
13,20 |
| 84987 |
2214SM-12G-62-PG |
12 |
12,70 |
15,74 |
| 84988 |
2214SM-14G-62-PG |
14 |
15,24 |
18,28 |
| 84989 |
2214SM-16G-62-PG |
16 |
17,78 |
20,82 |
| 84990 |
2214SM-18G-62-PG |
18 |
20,32 |
23,36 |
| 84991 |
2214SM-20G-62-PG |
20 |
22,86 |
25,90 |
| 84992 |
2214SM-22G-62-PG |
22 |
25,40 |
28,44 |
| 84993 |
2214SM-24G-62-PG |
24 |
27,94 |
30,98 |
| 84994 |
2214SM-26G-62-PG |
26 |
30,48 |
33,52 |
| 84995 |
2214SM-28G-62-PG |
28 |
33,02 |
36,06 |
| 84996 |
2214SM-30G-62-PG |
30 |
35,56 |
38,60 |
| 84997 |
2214SM-32G-62-PG |
32 |
38,10 |
41,14 |
| 84998 |
2214SM-34G-62-PG |
34 |
40,64 |
43,68 |
| 84999 |
2214SM-36G-62-PG |
36 |
43,18 |
46,22 |
| 85000 |
2214SM-38G-62-PG |
38 |
45,72 |
48,76 |
| 85001 |
2214SM-40G-62-PG |
40 |
48,26 |
51,30 |
| 85002 |
2214SM-42G-62-PG |
42 |
50,80 |
53,84 |
| 85003 |
2214SM-44G-62-PG |
44 |
53,34 |
56,38 |
| 85004 |
2214SM-46G-62-PG |
46 |
55,88 |
58,92 |
| 85005 |
2214SM-48G-62-PG |
48 |
58,42 |
61,46 |
| 85006 |
2214SM-62G-62-PG |
50 |
60,96 |
64,00 |
| 85007 |
2214SM-52G-62-PG |
52 |
63,50 |
66,54 |
| 85008 |
2214SM-54G-62-PG |
54 |
66,04 |
69,08 |
| 85009 |
2214SM-56G-62-PG |
56 |
68,58 |
71,62 |
| 85010 |
2214SM-58G-62-PG |
58 |
71,12 |
74,16 |
| 85011 |
2214SM-60G-62-PG |
60 |
73,66 |
76,70 |
| 85006 |
2214SM-62G-62-PG |
62 |
76,20 |
79,24 |
| 85012 |
2214SM-64G-62-PG |
64 |
78,74 |
81,78 |
| 85013 |
2214SM-66G-62-PG |
66 |
81,28 |
84,32 |
| 85014 |
2214SM-68G-62-PG |
68 |
83,82 |
86,86 |
| 85015 |
2214SM-70G-62-PG |
70 |
86,36 |
89,40 |
| 85016 |
2214SM-72G-62-PG |
72 |
88,90 |
91,94 |
| 85017 |
2214SM-74G-62-PG |
74 |
91,44 |
94,48 |
| 85018 |
2214SM-76G-62-PG |
76 |
93,98 |
97,02 |
| 85019 |
2214SM-78G-62-PG |
78 |
96,52 |
99,56 |
| 85020 |
2214SM-80G-62-PG |
80 |
99,06 |
102,10 |
Расположение отверстий и контактных площадок на плате
|
|
|
|
|
