| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

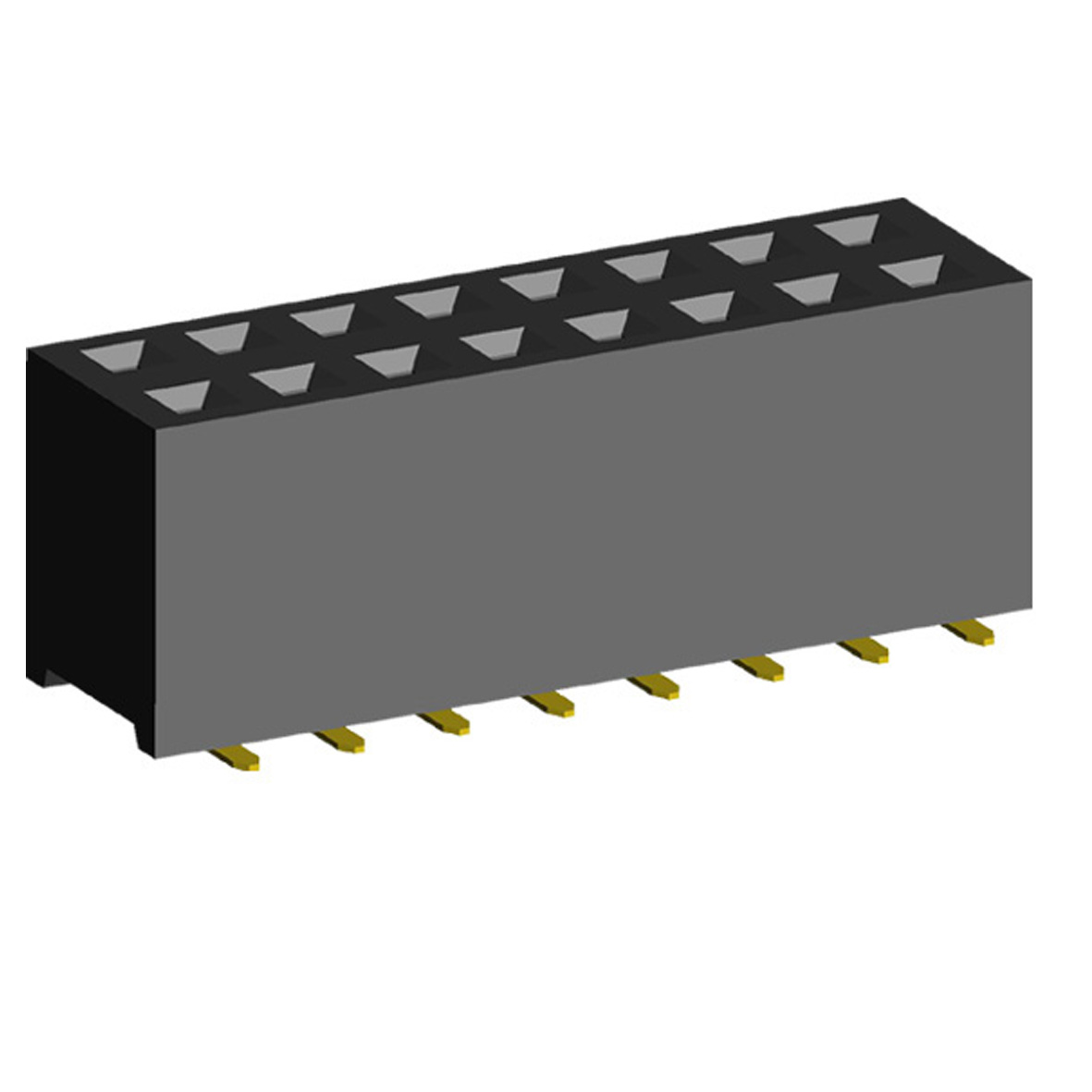

2214SM-XXG-75 серия |
|
розетки двухрядные прямые (гнездо) на плату
для поверхностного (SMD) монтажа, высота 7,5 мм; шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение контактных площадок на плате
 |
| 2214 |
SM |
- |
04 |
G |
- |
75 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
75
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 69308 |
2214SM-04G-75 |
4 |
2,54 |
5,58 |
| 69309 |
2214SM-06G-75 |
6 |
5,08 |
8,12 |
| 69310 |
2214SM-08G-75 |
8 |
7,62 |
10,66 |
| 37490 |
2214SM-10G-75 |
10 |
10,16 |
13,20 |
| 69311 |
2214SM-12G-75 |
12 |
12,70 |
15,74 |
| 69312 |
2214SM-14G-75 |
14 |
15,24 |
18,28 |
| 69313 |
2214SM-16G-75 |
16 |
17,78 |
20,82 |
| 69314 |
2214SM-18G-75 |
18 |
20,32 |
23,36 |
| 69315 |
2214SM-20G-75 |
20 |
22,86 |
25,90 |
| 55984 |
2214SM-22G-75 |
22 |
25,40 |
28,44 |
| 69316 |
2214SM-24G-75 |
24 |
27,94 |
30,98 |
| 69317 |
2214SM-26G-75 |
26 |
30,48 |
33,52 |
| 69318 |
2214SM-28G-75 |
28 |
33,02 |
36,06 |
| 69319 |
2214SM-30G-75 |
30 |
35,56 |
38,60 |
| 69320 |
2214SM-32G-75 |
32 |
38,10 |
41,14 |
| 69321 |
2214SM-34G-75 |
34 |
40,64 |
43,68 |
| 69322 |
2214SM-36G-75 |
36 |
43,18 |
46,22 |
| 69323 |
2214SM-38G-75 |
38 |
45,72 |
48,76 |
| 37338 |
2214SM-40G-75 |
40 |
48,26 |
51,30 |
| 69324 |
2214SM-42G-75 |
42 |
50,80 |
53,84 |
| 69325 |
2214SM-44G-75 |
44 |
53,34 |
56,38 |
| 69326 |
2214SM-46G-75 |
46 |
55,88 |
58,92 |
| 69327 |
2214SM-48G-75 |
48 |
58,42 |
61,46 |
| 69328 |
2214SM-50G-75 |
50 |
60,96 |
64,00 |
| 69329 |
2214SM-52G-75 |
52 |
63,50 |
66,54 |
| 69330 |
2214SM-54G-75 |
54 |
66,04 |
69,08 |
| 69331 |
2214SM-56G-75 |
56 |
68,58 |
71,62 |
| 69332 |
2214SM-58G-75 |
58 |
71,12 |
74,16 |
| 69333 |
2214SM-60G-75 |
60 |
73,66 |
76,70 |
| 69334 |
2214SM-62G-75 |
62 |
76,20 |
79,24 |
| 69335 |
2214SM-64G-75 |
64 |
78,74 |
81,78 |
| 69336 |
2214SM-66G-75 |
66 |
81,28 |
84,32 |
| 69337 |
2214SM-68G-75 |
68 |
83,82 |
86,86 |
| 69338 |
2214SM-70G-75 |
70 |
86,36 |
89,40 |
| 69339 |
2214SM-72G-75 |
72 |
88,90 |
91,94 |
| 69340 |
2214SM-74G-75 |
74 |
91,44 |
94,48 |
| 69341 |
2214SM-76G-75 |
76 |
93,98 |
97,02 |
| 69342 |
2214SM-78G-75 |
78 |
96,52 |
99,56 |
| 69343 |
2214SM-80G-75 |
80 |
99,06 |
102,10 |
Расположение контактных площадок на плате
|
|
|
|
|
