| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
2214SM-XXG-85-PCP серия |
|
розетки двухрядные прямые (гнездо) на плату для поверхностного (SMD) монтажа
с захватом для монтажного автомата, высота 8,5 мм; шаг 2,54 x 2,54 мм
|
|
Чертеж
Расположение контактных площадок на плате
|
| 2214 |
SM |
- |
04 |
G |
- |
85 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
6) наличие крышки для захвата при автоматическом монтаже:
PCP
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2214SM-XXG-85. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 69383 |
2214SM-04G-85-PCP |
4 |
2,54 |
5,08 |
| 69384 |
2214SM-06G-85-PCP |
6 |
5,08 |
7,62 |
| 69385 |
2214SM-08G-85-PCP |
8 |
7,62 |
10,16 |
| 69386 |
2214SM-10G-85-PCP |
10 |
10,16 |
12,70 |
| 69387 |
2214SM-12G-85-PCP |
12 |
12,70 |
15,24 |
| 69388 |
2214SM-14G-85-PCP |
14 |
15,24 |
17,78 |
| 69389 |
2214SM-16G-85-PCP |
16 |
17,78 |
20,32 |
| 69390 |
2214SM-18G-85-PCP |
18 |
20,32 |
22,86 |
| 69391 |
2214SM-20G-85-PCP |
20 |
22,86 |
25,40 |
| 69392 |
2214SM-22G-85-PCP |
22 |
25,40 |
27,94 |
| 69393 |
2214SM-24G-85-PCP |
24 |
27,94 |
30,48 |
| 69394 |
2214SM-26G-85-PCP |
26 |
30,48 |
33,02 |
| 69395 |
2214SM-28G-85-PCP |
28 |
33,02 |
35,56 |
| 69396 |
2214SM-30G-85-PCP |
30 |
35,56 |
38,10 |
| 69397 |
2214SM-32G-85-PCP |
32 |
38,10 |
40,64 |
| 69398 |
2214SM-34G-85-PCP |
34 |
40,64 |
43,18 |
| 69399 |
2214SM-36G-85-PCP |
36 |
43,18 |
45,72 |
| 69400 |
2214SM-38G-85-PCP |
38 |
45,72 |
48,26 |
| 69401 |
2214SM-40G-85-PCP |
40 |
48,26 |
50,80 |
| 69402 |
2214SM-42G-85-PCP |
42 |
50,80 |
53,34 |
| 69403 |
2214SM-44G-85-PCP |
44 |
53,34 |
55,88 |
| 69404 |
2214SM-46G-85-PCP |
46 |
55,88 |
58,42 |
| 69405 |
2214SM-48G-85-PCP |
48 |
58,42 |
60,96 |
| 69406 |
2214SM-50G-85-PCP |
50 |
60,96 |
63,50 |
| 69407 |
2214SM-52G-85-PCP |
52 |
63,50 |
66,04 |
| 69408 |
2214SM-54G-85-PCP |
54 |
66,04 |
68,58 |
| 69409 |
2214SM-56G-85-PCP |
56 |
68,58 |
71,12 |
| 69410 |
2214SM-58G-85-PCP |
58 |
71,12 |
73,66 |
| 69411 |
2214SM-60G-85-PCP |
60 |
73,66 |
76,20 |
| 69412 |
2214SM-62G-85-PCP |
75 |
76,20 |
78,74 |
| 69413 |
2214SM-64G-85-PCP |
64 |
78,74 |
81,28 |
| 69414 |
2214SM-66G-85-PCP |
66 |
81,28 |
83,82 |
| 69415 |
2214SM-68G-85-PCP |
68 |
83,82 |
86,36 |
| 69416 |
2214SM-70G-85-PCP |
70 |
86,36 |
88,90 |
| 69417 |
2214SM-72G-85-PCP |
72 |
88,90 |
91,44 |
| 69418 |
2214SM-74G-85-PCP |
74 |
91,44 |
93,98 |
| 69419 |
2214SM-76G-85-PCP |
76 |
93,98 |
96,52 |
| 69420 |
2214SM-78G-85-PCP |
78 |
96,52 |
99,06 |
| 69421 |
2214SM-80G-85-PCP |
80 |
99,06 |
101,60 |

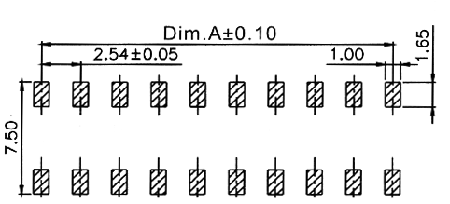

Расположение контактных площадок на плате
|
|
|
|
|
