| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

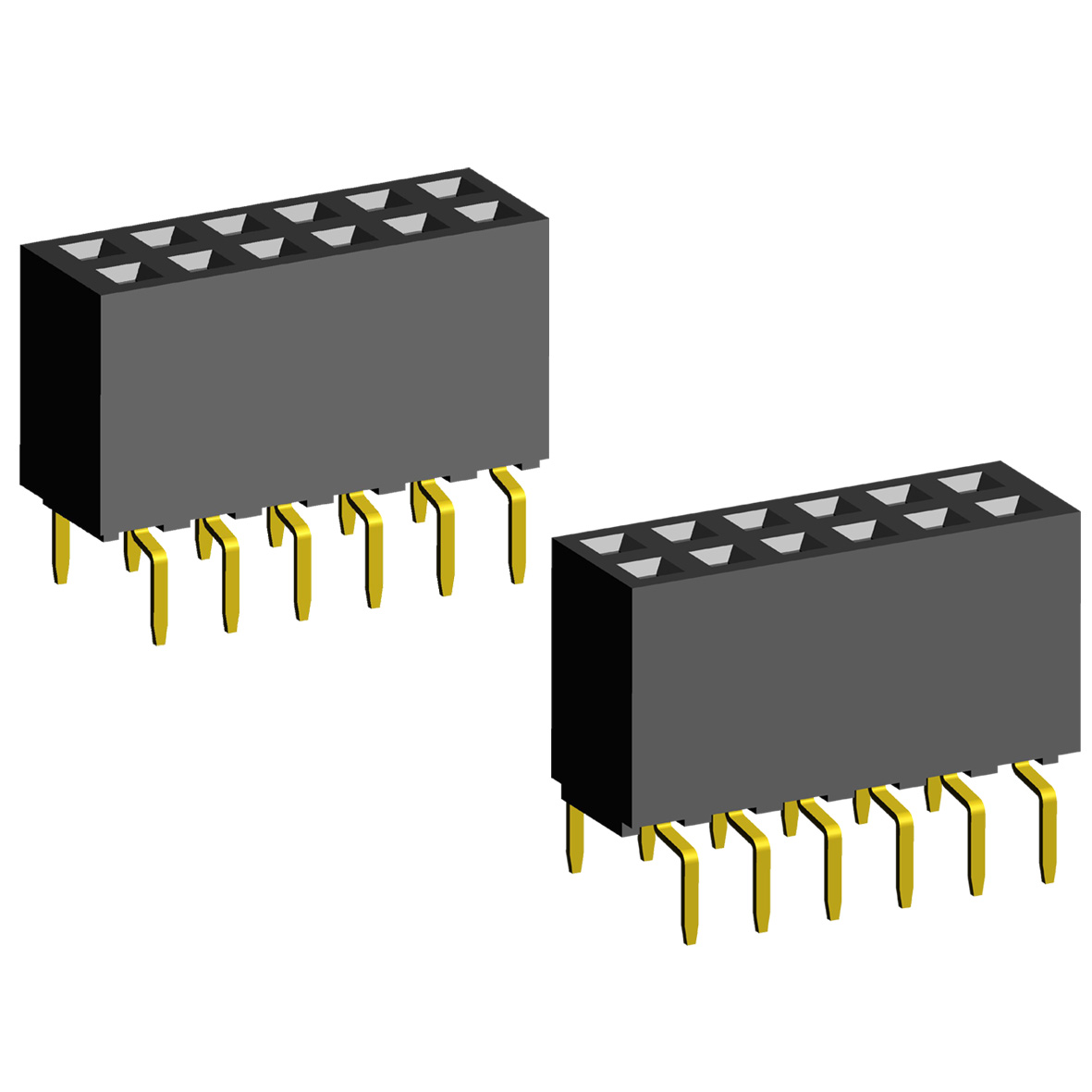

2214TB-XXG-85-XX серия |
|
розетки двухрядные прямые на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм
|
|

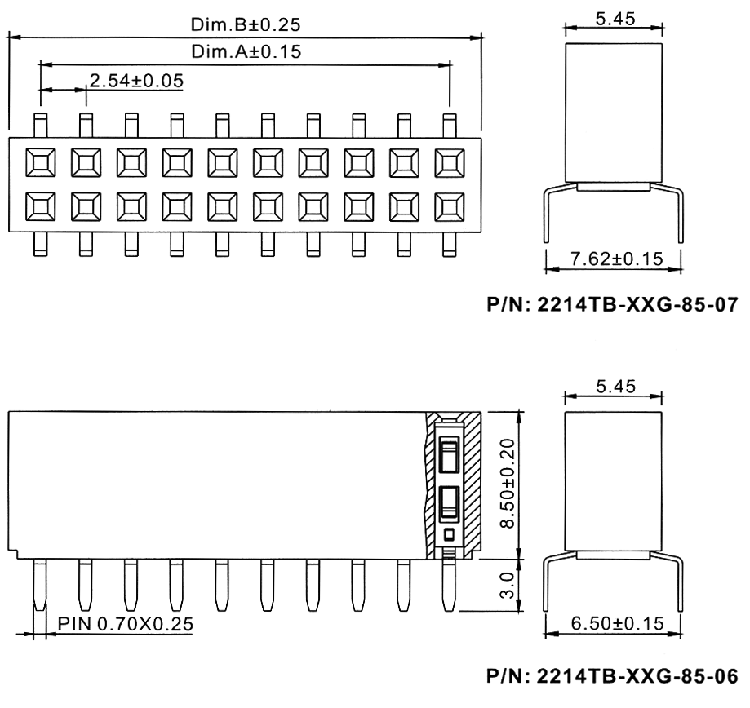

Чертеж
Расположение отверстий на плате
 |
| 2214 |
TB |
- |
02 |
G |
- |
85 |
- |
06 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
1) серия:
2214
2) изолятор:
TB: нижний вход
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) размер A в десятых долях мм (стандарт 85):
85
6) расстояние между рядами выводов C:
06: 6,50мм
07: 7,62мм
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 85646 |
2214TB-04G-85-06 |
4 |
2,54 |
6,08 |
| 85647 |
2214TB-06G-85-06 |
6 |
5,08 |
8,62 |
| 85648 |
2214TB-08G-85-06 |
8 |
7,62 |
11,16 |
| 85649 |
2214TB-10G-85-06 |
10 |
10,16 |
13,70 |
| 85650 |
2214TB-12G-85-06 |
12 |
12,70 |
16,24 |
| 85651 |
2214TB-14G-85-06 |
14 |
15,24 |
18,78 |
| 85652 |
2214TB-16G-85-06 |
16 |
17,78 |
21,32 |
| 85653 |
2214TB-18G-85-06 |
18 |
20,32 |
23,86 |
| 85654 |
2214TB-20G-85-06 |
20 |
22,86 |
26,40 |
| 85655 |
2214TB-22G-85-06 |
22 |
25,40 |
28,94 |
| 85656 |
2214TB-24G-85-06 |
24 |
27,94 |
31,48 |
| 85657 |
2214TB-26G-85-06 |
26 |
30,48 |
34,02 |
| 85658 |
2214TB-28G-85-06 |
28 |
33,02 |
36,56 |
| 85659 |
2214TB-30G-85-06 |
30 |
35,56 |
39,10 |
| 85660 |
2214TB-32G-85-06 |
32 |
38,10 |
41,64 |
| 85661 |
2214TB-34G-85-06 |
34 |
40,64 |
44,18 |
| 85662 |
2214TB-36G-85-06 |
36 |
43,18 |
46,72 |
| 85663 |
2214TB-38G-85-06 |
38 |
45,72 |
49,26 |
| 85664 |
2214TB-40G-85-06 |
40 |
48,26 |
51,80 |
| 85665 |
2214TB-42G-85-06 |
42 |
50,80 |
54,34 |
| 85666 |
2214TB-44G-85-06 |
44 |
53,34 |
56,88 |
| 85667 |
2214TB-46G-85-06 |
46 |
55,88 |
59,42 |
| 85668 |
2214TB-48G-85-06 |
48 |
58,42 |
61,96 |
| 85669 |
2214TB-50G-85-06 |
50 |
60,96 |
64,50 |
| 85670 |
2214TB-52G-85-06 |
52 |
63,50 |
67,04 |
| 85671 |
2214TB-54G-85-06 |
54 |
66,04 |
69,58 |
| 85672 |
2214TB-56G-85-06 |
56 |
68,58 |
72,12 |
| 85673 |
2214TB-58G-85-06 |
58 |
71,12 |
74,66 |
| 85674 |
2214TB-60G-85-06 |
60 |
73,66 |
77,20 |
| 85675 |
2214TB-62G-85-06 |
62 |
76,20 |
79,74 |
| 85676 |
2214TB-64G-85-06 |
64 |
78,74 |
82,28 |
| 85677 |
2214TB-66G-85-06 |
66 |
81,28 |
84,82 |
| 85678 |
2214TB-68G-85-06 |
68 |
83,82 |
87,36 |
| 85679 |
2214TB-70G-85-06 |
70 |
86,36 |
89,90 |
| 85680 |
2214TB-72G-85-06 |
72 |
88,90 |
92,44 |
| 85681 |
2214TB-74G-85-06 |
74 |
91,44 |
94,98 |
| 85682 |
2214TB-76G-85-06 |
76 |
93,98 |
97,52 |
| 85683 |
2214TB-78G-85-06 |
78 |
96,52 |
100,06 |
| 85684 |
2214TB-80G-85-06 |
80 |
99,06 |
102,60 |
|
|
| 85685 |
2214TB-04G-85-07 |
4 |
2,54 |
6,08 |
| 85686 |
2214TB-06G-85-07 |
6 |
5,08 |
8,62 |
| 85687 |
2214TB-08G-85-07 |
8 |
7,62 |
11,16 |
| 85688 |
2214TB-10G-85-07 |
10 |
10,16 |
13,70 |
| 85689 |
2214TB-12G-85-07 |
12 |
12,70 |
16,24 |
| 85690 |
2214TB-14G-85-07 |
14 |
15,24 |
18,78 |
| 85691 |
2214TB-16G-85-07 |
16 |
17,78 |
21,32 |
| 85692 |
2214TB-18G-85-07 |
18 |
20,32 |
23,86 |
| 85693 |
2214TB-20G-85-07 |
20 |
22,86 |
26,40 |
| 85694 |
2214TB-22G-85-07 |
22 |
25,40 |
28,94 |
| 85695 |
2214TB-24G-85-07 |
24 |
27,94 |
31,48 |
| 85696 |
2214TB-26G-85-07 |
26 |
30,48 |
34,02 |
| 85697 |
2214TB-28G-85-07 |
28 |
33,02 |
36,56 |
| 85698 |
2214TB-30G-85-07 |
30 |
35,56 |
39,10 |
| 85699 |
2214TB-32G-85-07 |
32 |
38,10 |
41,64 |
| 85700 |
2214TB-34G-85-07 |
34 |
40,64 |
44,18 |
| 85701 |
2214TB-36G-85-07 |
36 |
43,18 |
46,72 |
| 85702 |
2214TB-38G-85-07 |
38 |
45,72 |
49,26 |
| 85703 |
2214TB-40G-85-07 |
40 |
48,26 |
51,80 |
| 85704 |
2214TB-42G-85-07 |
42 |
50,80 |
54,34 |
| 85705 |
2214TB-44G-85-07 |
44 |
53,34 |
56,88 |
| 85706 |
2214TB-46G-85-07 |
46 |
55,88 |
59,42 |
| 85707 |
2214TB-48G-85-07 |
48 |
58,42 |
61,96 |
| 85708 |
2214TB-50G-85-07 |
50 |
60,96 |
64,50 |
| 85709 |
2214TB-52G-85-07 |
52 |
63,50 |
67,04 |
| 85710 |
2214TB-54G-85-07 |
54 |
66,04 |
69,58 |
| 85711 |
2214TB-56G-85-07 |
56 |
68,58 |
72,12 |
| 85712 |
2214TB-58G-85-07 |
58 |
71,12 |
74,66 |
| 85713 |
2214TB-60G-85-07 |
60 |
73,66 |
77,20 |
| 85714 |
2214TB-62G-85-07 |
62 |
76,20 |
79,74 |
| 85715 |
2214TB-64G-85-07 |
64 |
78,74 |
82,28 |
| 85716 |
2214TB-66G-85-07 |
66 |
81,28 |
84,82 |
| 85717 |
2214TB-68G-85-07 |
68 |
83,82 |
87,36 |
| 85718 |
2214TB-70G-85-07 |
70 |
86,36 |
89,90 |
| 85719 |
2214TB-72G-85-07 |
72 |
88,90 |
92,44 |
| 85720 |
2214TB-74G-85-07 |
74 |
91,44 |
94,98 |
| 85721 |
2214TB-76G-85-07 |
76 |
93,98 |
97,52 |
| 85722 |
2214TB-78G-85-07 |
78 |
96,52 |
100,06 |
| 85723 |
2214TB-80G-85-07 |
80 |
99,06 |
102,60 |
|
Расположение отверстий на плате
|
|
|
|
|
