| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

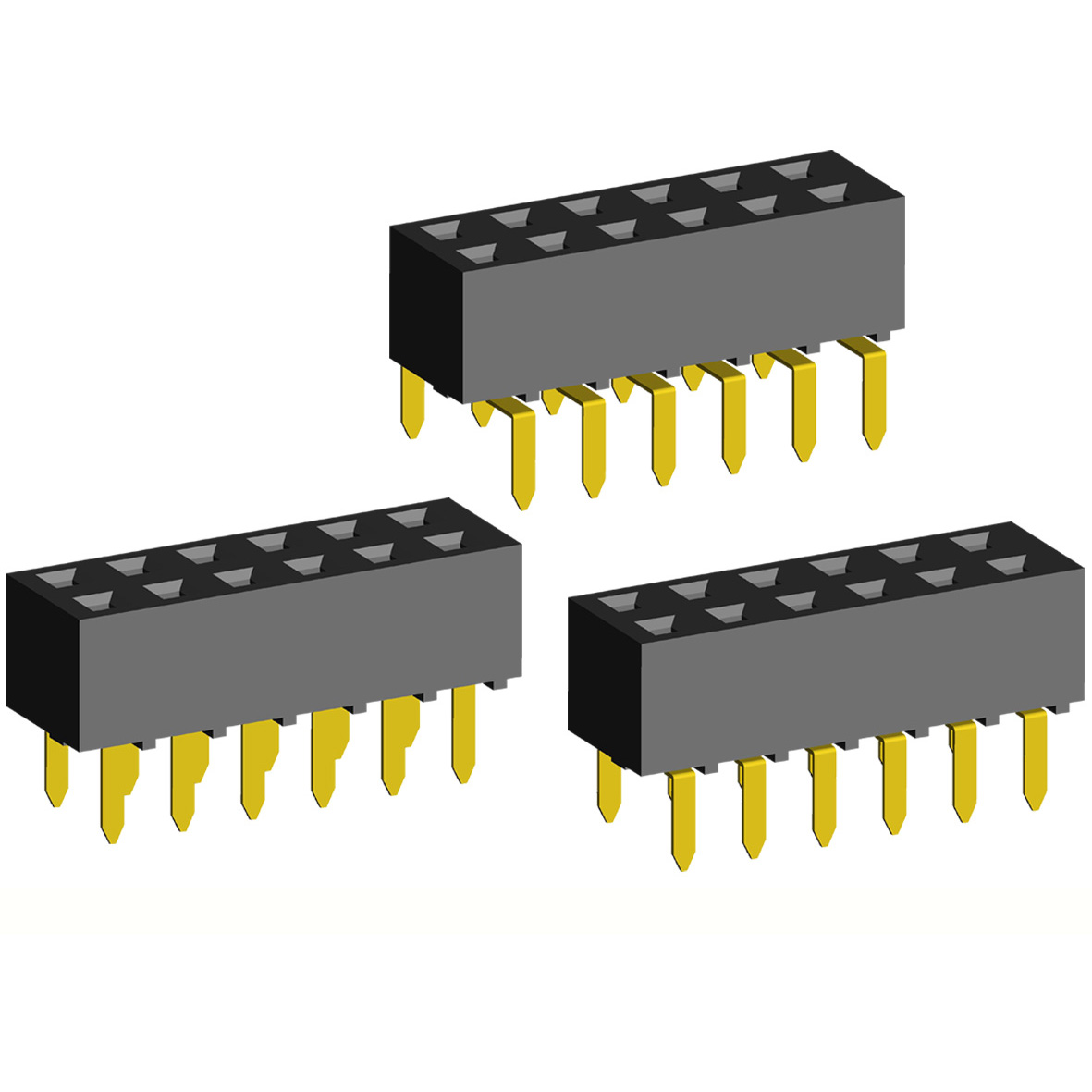

2214TB-XXG-XX серия |
|
розетки двухрядные прямые (гнездо) на плату
для монтажа в отверстия, высота изолятора 5,0 мм; шаг 2,54 x 2,54 мм
|
|
|
| 2212 |
TB |
- |
02 |
G |
- |
03 |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2212
2) изолятор:
TB: нижний вход
3) количество контактов (2...40):
02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) расстояние между рядами выводов C:
03: 3,81мм
05: 5,08мм
07: 7,62мм
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
|
2214TB-XXG-03:
| 24139 |
2214TB-04G-03 |
4 |
2,54 |
5,58 |
| 69422 |
2214TB-06G-03 |
6 |
5,08 |
8,12 |
| 69423 |
2214TB-08G-03 |
8 |
7,62 |
10,66 |
| 69424 |
2214TB-10G-03 |
10 |
10,16 |
13,20 |
| 69425 |
2214TB-12G-03 |
12 |
12,70 |
15,74 |
| 69426 |
2214TB-14G-03 |
14 |
15,24 |
18,28 |
| 69427 |
2214TB-16G-03 |
16 |
17,78 |
20,82 |
| 69428 |
2214TB-18G-03 |
18 |
20,32 |
23,36 |
| 69429 |
2214TB-20G-03 |
20 |
22,86 |
25,90 |
| 69430 |
2214TB-22G-03 |
22 |
25,40 |
28,44 |
| 69431 |
2214TB-24G-03 |
24 |
27,94 |
30,98 |
| 69432 |
2214TB-26G-03 |
26 |
30,48 |
33,52 |
| 69433 |
2214TB-28G-03 |
28 |
33,02 |
36,06 |
| 69434 |
2214TB-30G-03 |
30 |
35,56 |
38,60 |
| 69435 |
2214TB-32G-03 |
32 |
38,10 |
41,14 |
| 69436 |
2214TB-34G-03 |
34 |
40,64 |
43,68 |
| 69437 |
2214TB-36G-03 |
36 |
43,18 |
46,22 |
| 69438 |
2214TB-38G-03 |
38 |
45,72 |
48,76 |
| 69439 |
2214TB-40G-03 |
40 |
48,26 |
51,30 |
| 69440 |
2214TB-42G-03 |
42 |
50,80 |
53,84 |
|
|
| 69441 |
2214TB-44G-03 |
44 |
53,34 |
56,38 |
| 69442 |
2214TB-46G-03 |
46 |
55,88 |
58,92 |
| 69443 |
2214TB-48G-03 |
48 |
58,42 |
61,46 |
| 69444 |
2214TB-50G-03 |
50 |
60,96 |
64,00 |
| 69445 |
2214TB-52G-03 |
52 |
63,50 |
66,54 |
| 69446 |
2214TB-54G-03 |
54 |
66,04 |
69,08 |
| 69447 |
2214TB-56G-03 |
56 |
68,58 |
71,62 |
| 69448 |
2214TB-58G-03 |
58 |
71,12 |
74,16 |
| 69449 |
2214TB-60G-03 |
60 |
73,66 |
76,70 |
| 69450 |
2214TB-62G-03 |
62 |
76,20 |
79,24 |
| 69451 |
2214TB-64G-03 |
64 |
78,74 |
81,78 |
| 69452 |
2214TB-66G-03 |
66 |
81,28 |
84,32 |
| 69453 |
2214TB-68G-03 |
68 |
83,82 |
86,86 |
| 69454 |
2214TB-70G-03 |
70 |
86,36 |
89,40 |
| 69455 |
2214TB-72G-03 |
72 |
88,90 |
91,94 |
| 69456 |
2214TB-74G-03 |
74 |
91,44 |
94,48 |
| 69457 |
2214TB-76G-03 |
76 |
93,98 |
97,02 |
| 69458 |
2214TB-78G-03 |
78 |
96,52 |
99,56 |
| 69459 |
2214TB-80G-03 |
80 |
99,06 |
102,10 |
|
Расположение отверстий на плате
|
2214TB-XXG-05:
| 69460 |
2214TB-04G-05 |
4 |
2,54 |
5,58 |
| 69461 |
2214TB-06G-05 |
6 |
5,08 |
8,12 |
| 69462 |
2214TB-08G-05 |
8 |
7,62 |
10,66 |
| 69463 |
2214TB-10G-05 |
10 |
10,16 |
13,20 |
| 69464 |
2214TB-12G-05 |
12 |
12,70 |
15,74 |
| 69465 |
2214TB-14G-05 |
14 |
15,24 |
18,28 |
| 69466 |
2214TB-16G-05 |
16 |
17,78 |
20,82 |
| 69467 |
2214TB-18G-05 |
18 |
20,32 |
23,36 |
| 69468 |
2214TB-20G-05 |
20 |
22,86 |
25,90 |
| 69469 |
2214TB-22G-05 |
22 |
25,40 |
28,44 |
| 69470 |
2214TB-24G-05 |
24 |
27,94 |
30,98 |
| 69471 |
2214TB-26G-05 |
26 |
30,48 |
33,52 |
| 69472 |
2214TB-28G-05 |
28 |
33,02 |
36,06 |
| 69473 |
2214TB-30G-05 |
30 |
35,56 |
38,60 |
| 69474 |
2214TB-32G-05 |
32 |
38,10 |
41,14 |
| 69475 |
2214TB-34G-05 |
34 |
40,64 |
43,68 |
| 69476 |
2214TB-36G-05 |
36 |
43,18 |
46,22 |
| 69477 |
2214TB-38G-05 |
38 |
45,72 |
48,76 |
| 69478 |
2214TB-40G-05 |
40 |
48,26 |
51,30 |
| 69479 |
2214TB-42G-05 |
42 |
50,80 |
53,84 |
|
|
| 69480 |
2214TB-44G-05 |
44 |
53,34 |
56,38 |
| 69481 |
2214TB-46G-05 |
46 |
55,88 |
58,92 |
| 69482 |
2214TB-48G-05 |
48 |
58,42 |
61,46 |
| 69483 |
2214TB-50G-05 |
50 |
60,96 |
64,00 |
| 69484 |
2214TB-52G-05 |
52 |
63,50 |
66,54 |
| 69485 |
2214TB-54G-05 |
54 |
66,04 |
69,08 |
| 69486 |
2214TB-56G-05 |
56 |
68,58 |
71,62 |
| 69487 |
2214TB-58G-05 |
58 |
71,12 |
74,16 |
| 69488 |
2214TB-60G-05 |
60 |
73,66 |
76,70 |
| 69489 |
2214TB-62G-05 |
62 |
76,20 |
79,24 |
| 69490 |
2214TB-64G-05 |
64 |
78,74 |
81,78 |
| 69491 |
2214TB-66G-05 |
66 |
81,28 |
84,32 |
| 69492 |
2214TB-68G-05 |
68 |
83,82 |
86,86 |
| 69493 |
2214TB-70G-05 |
70 |
86,36 |
89,40 |
| 69494 |
2214TB-72G-05 |
72 |
88,90 |
91,94 |
| 69495 |
2214TB-74G-05 |
74 |
91,44 |
94,48 |
| 69496 |
2214TB-76G-05 |
76 |
93,98 |
97,02 |
| 69497 |
2214TB-78G-05 |
78 |
96,52 |
99,56 |
| 69498 |
2214TB-80G-05 |
80 |
99,06 |
102,10 |
|
Расположение контактных площадок на плате
|
2214TB-XXG-07:
| 69499 |
2214TB-04G-07 |
4 |
2,54 |
5,58 |
| 69500 |
2214TB-06G-07 |
6 |
5,08 |
8,12 |
| 69501 |
2214TB-08G-07 |
8 |
7,62 |
10,66 |
| 69502 |
2214TB-10G-07 |
10 |
10,16 |
13,20 |
| 69503 |
2214TB-12G-07 |
12 |
12,70 |
15,74 |
| 69504 |
2214TB-14G-07 |
14 |
15,24 |
18,28 |
| 69505 |
2214TB-16G-07 |
16 |
17,78 |
20,82 |
| 69506 |
2214TB-18G-07 |
18 |
20,32 |
23,36 |
| 69507 |
2214TB-20G-07 |
20 |
22,86 |
25,90 |
| 69508 |
2214TB-22G-07 |
22 |
25,40 |
28,44 |
| 69509 |
2214TB-24G-07 |
24 |
27,94 |
30,98 |
| 69510 |
2214TB-26G-07 |
26 |
30,48 |
33,52 |
| 69511 |
2214TB-28G-07 |
28 |
33,02 |
36,06 |
| 69512 |
2214TB-30G-07 |
30 |
35,56 |
38,60 |
| 69513 |
2214TB-32G-07 |
32 |
38,10 |
41,14 |
| 69514 |
2214TB-34G-07 |
34 |
40,64 |
43,68 |
| 69515 |
2214TB-36G-07 |
36 |
43,18 |
46,22 |
| 69516 |
2214TB-38G-07 |
38 |
45,72 |
48,76 |
| 69517 |
2214TB-40G-07 |
40 |
48,26 |
51,30 |
| 69518 |
2214TB-42G-07 |
42 |
50,80 |
53,84 |
|
|
| 69519 |
2214TB-44G-07 |
44 |
53,34 |
56,38 |
| 69520 |
2214TB-46G-07 |
46 |
55,88 |
58,92 |
| 69521 |
2214TB-48G-07 |
48 |
58,42 |
61,46 |
| 69522 |
2214TB-50G-07 |
50 |
60,96 |
64,00 |
| 69523 |
2214TB-52G-07 |
52 |
63,50 |
66,54 |
| 69524 |
2214TB-54G-07 |
54 |
66,04 |
69,08 |
| 69525 |
2214TB-56G-07 |
56 |
68,58 |
71,62 |
| 69526 |
2214TB-58G-07 |
58 |
71,12 |
74,16 |
| 69527 |
2214TB-60G-07 |
60 |
73,66 |
76,70 |
| 69528 |
2214TB-62G-07 |
62 |
76,20 |
79,24 |
| 69529 |
2214TB-64G-07 |
64 |
78,74 |
81,78 |
| 69530 |
2214TB-66G-07 |
66 |
81,28 |
84,32 |
| 69531 |
2214TB-68G-07 |
68 |
83,82 |
86,86 |
| 69532 |
2214TB-70G-07 |
70 |
86,36 |
89,40 |
| 69533 |
2214TB-72G-07 |
72 |
88,90 |
91,94 |
| 69534 |
2214TB-74G-07 |
74 |
91,44 |
94,48 |
| 69535 |
2214TB-76G-07 |
76 |
93,98 |
97,02 |
| 69536 |
2214TB-78G-07 |
78 |
96,52 |
99,56 |
| 69537 |
2214TB-80G-07 |
80 |
99,06 |
102,10 |
|
Расположение контактных площадок на плате
|
|
|
|
|
|
