| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |
2226B-XX (BLD-XX) серия |
|
розетки двухрядные на провод; шаг 2,54 x 2,54 мм
|
|

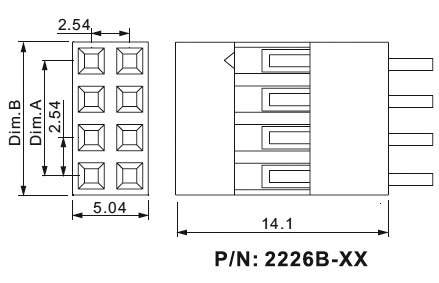

Чертеж
|
1) серия:
2226
2) тип:
B: двухрядная
3) количество контактов (4...42):
04: 2x2
xx: ...
42: 2x21
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов (в России принято название серии BLD). |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 15 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Применимый сортамент проводов: AWG24...AWG28
Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 73092 |
2226B-04 |
BLD-2x2 |
4 |
2,54 |
5,08 |
| 17306 |
2226B-06 |
BLD-2x3 |
6 |
5,08 |
7,62 |
| 73093 |
2226B-08 |
BLD-2x4 |
8 |
7,62 |
10,16 |
| 17305 |
2226B-10 |
BLD-2x5 |
10 |
10,16 |
12,70 |
| 17304 |
2226B-12 |
BLD-2x6 |
12 |
12,70 |
15,24 |
| 73094 |
2226B-14 |
BLD-2x7 |
14 |
15,24 |
17,78 |
| 73095 |
2226B-16 |
BLD-2x8 |
16 |
17,78 |
20,32 |
| 73096 |
2226B-18 |
BLD-2x9 |
18 |
20,32 |
22,86 |
| 34285 |
2226B-20 |
BLD-2x10 |
20 |
22,86 |
25,40 |
| 73097 |
2226B-22 |
BLD-2x11 |
22 |
25,40 |
27,94 |
| 73098 |
2226B-24 |
BLD-2x12 |
24 |
27,94 |
30,48 |
| 73099 |
2226B-26 |
BLD-2x13 |
26 |
30,48 |
33,02 |
| 73100 |
2226B-28 |
BLD-2x14 |
28 |
33,02 |
35,56 |
| 73101 |
2226B-30 |
BLD-2x15 |
30 |
35,56 |
38,10 |
| 73102 |
2226B-32 |
BLD-2x16 |
32 |
38,10 |
40,64 |
| 34286 |
2226B-34 |
BLD-2x17 |
34 |
40,64 |
43,18 |
| 73103 |
2226B-36 |
BLD-2x18 |
36 |
43,18 |
45,72 |
| 73104 |
2226B-38 |
BLD-2x19 |
38 |
45,72 |
48,26 |
| 17303 |
2226B-40 |
BLD-2x20 |
40 |
48,26 |
50,80 |
| 73105 |
2226B-42 |
BLD-2x21 |
42 |
50,80 |
53,34 |

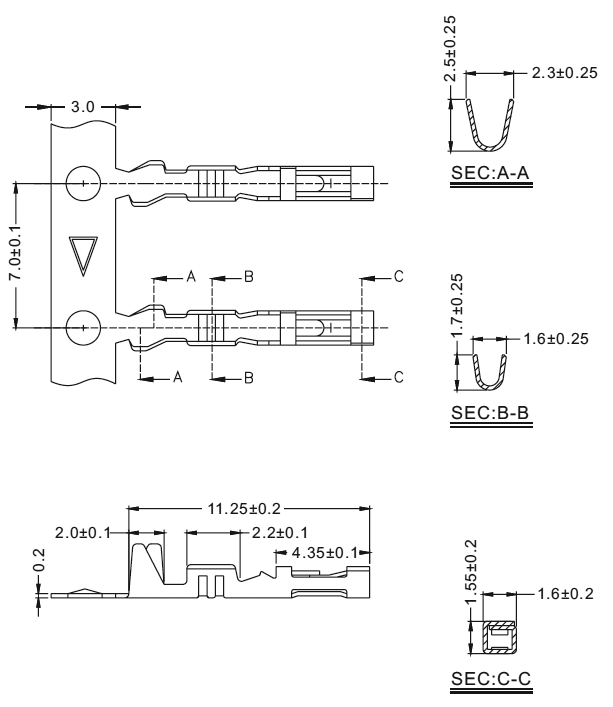

Терминалы для 2226B (в комплекте не идут, заказывать надо отдельно):
|
|
|
|
|
