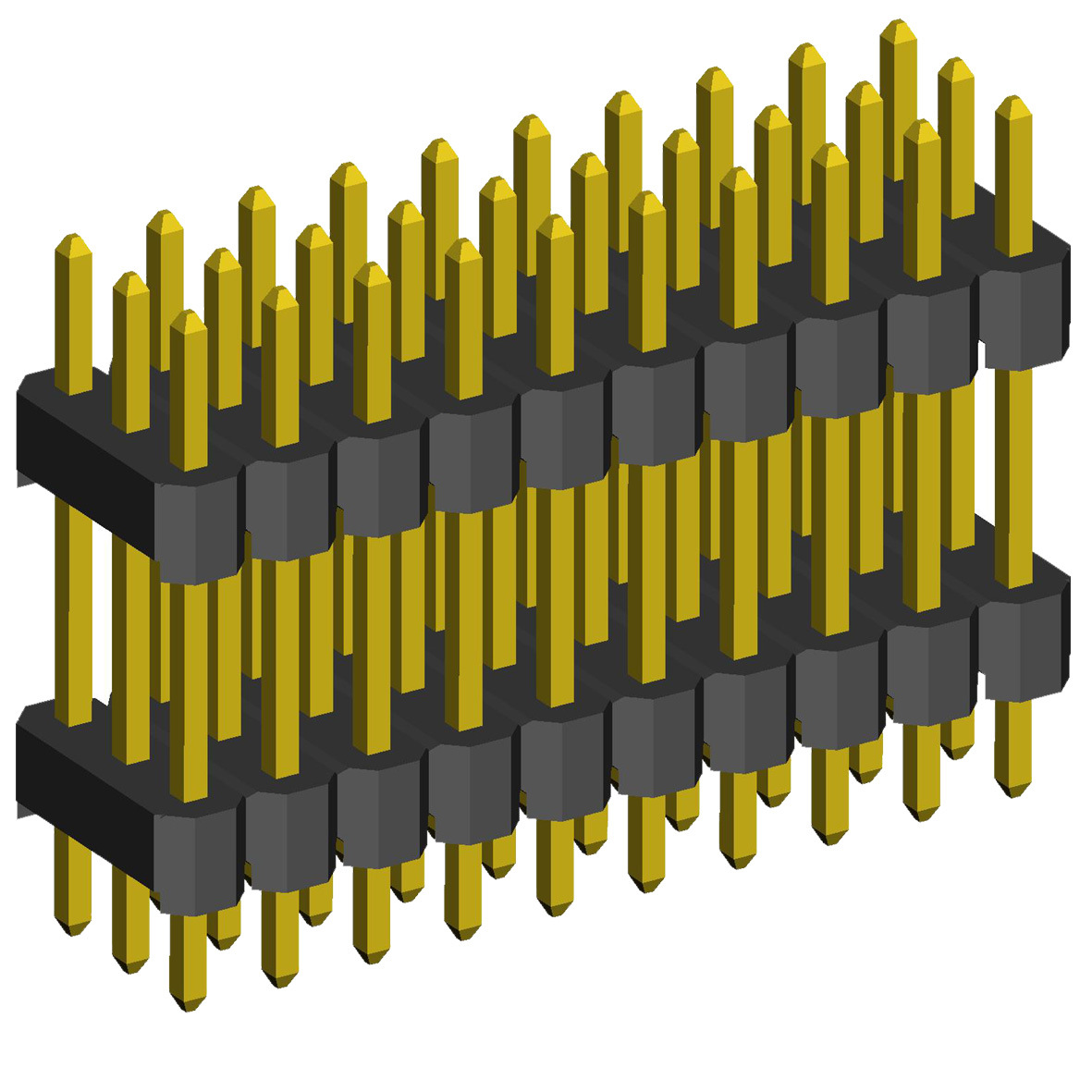

2233DI-XXXG-XXXX (PLHT-XXX) серия

вилки открытые прямые с двойным изолятором трехрядные
на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм

2233 DI - 003 G - XXXX 1 2   3 4   5 1) серия:      2233 2) изолятор:      DI: двойной изолятор 3) количество контактов (3...120):      003: 3 контакта      006: 6 контактов      xxx: ...      120: 120 контактов 4) покрытие:      G: золочение      T: лужение 5) размер D в сотых долях мм (если не указано, то стандарт 2616 = 26,16 мм)      XXXX

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 3x40 контактов (в России принято название серии PLHT-XXX). Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов? кратное трем: 3, 6, 9 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
         под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
