Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

2234S-XXXG-85 (PBT-XXX) серия

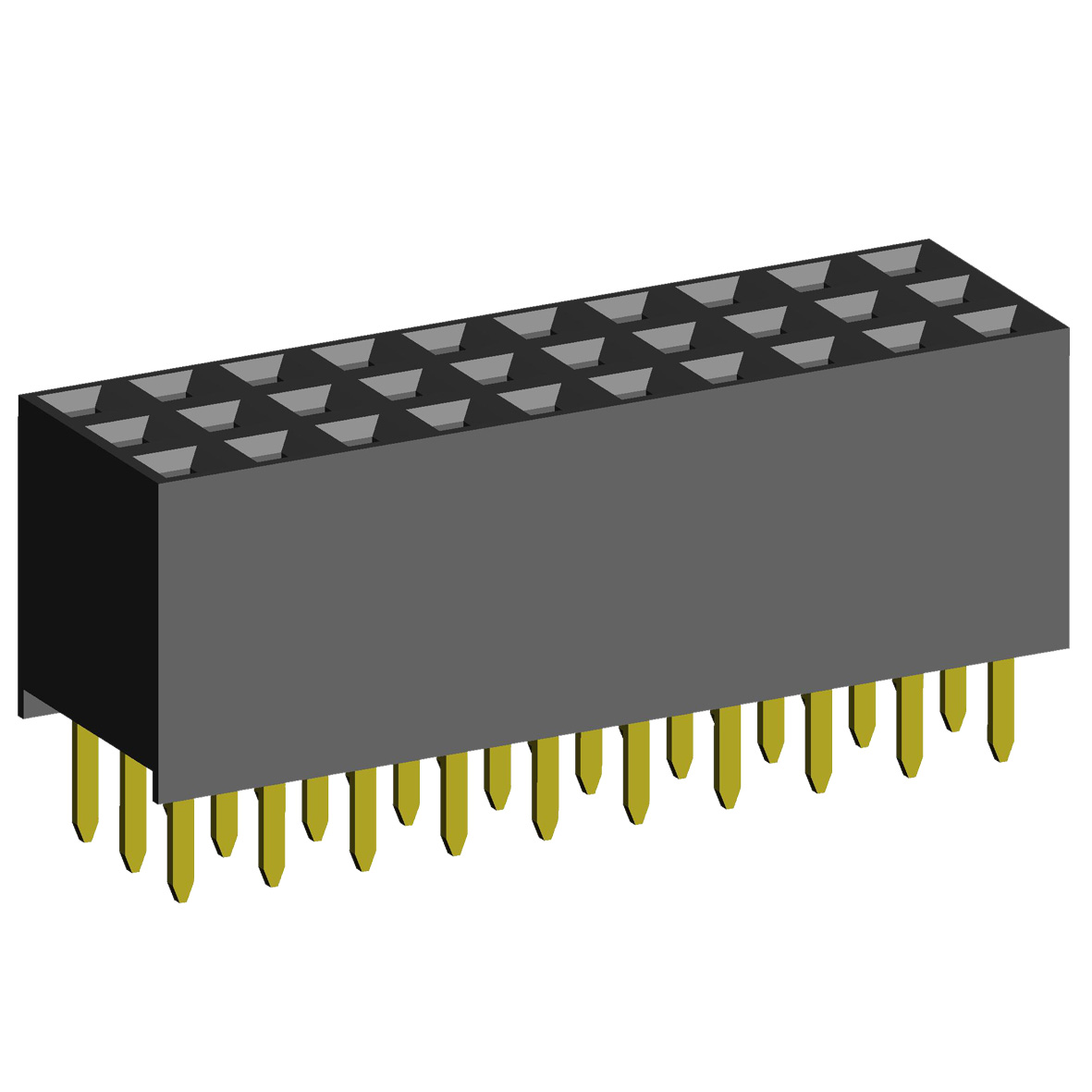

розетки трехрядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм

2234S-XXG-85 серия, розетки трехрядные прямые на плату для монтажа в отверстия, шаг 2,54 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54

Чертеж

2234	S	-	006	G	-	85
1	2		3	4		5

1) серия:
     2234
2) изолятор:
     S: прямой
3) количество контактов (6...120):
     006: 6 контактов
     009: 9 контактов
     xxx: ...
     120: 120 контактов
4) покрытие:
     G: золочение
5) размер A в десятых долях мм (стандарт 85):
     85

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов (в России принято название серии PBT-XXX).

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение отверстий на плате

код товара	марка	аналог	кол-во контактов	Размеры, мм
код товара	марка	аналог	кол-во контактов	A	B
69733	2234S-006G-85	PBT-3x2	6	2,54	5,33
19154	2234S-009G-85	PBT-3x3	9	5,08	7,87
69734	2234S-012G-85	PBT-3x4	12	7,62	10,41
69735	2234S-015G-85	PBT-3x5	15	10,16	12,95
69736	2234S-018G-85	PBT-3x6	18	12,70	15,49
69737	2234S-021G-85	PBT-3x7	21	15,24	18,03
69738	2234S-024G-85	PBT-3x8	24	17,78	20,57
69739	2234S-027G-85	PBT-3x9	27	20,32	23,11
17383	2234S-030G-85	PBT-3x10	30	22,86	25,65
69740	2234S-033G-85	PBT-3x11	33	25,40	28,19
69741	2234S-036G-85	PBT-3x12	36	27,94	30,73
69742	2234S-039G-85	PBT-3x13	39	30,48	33,27
17382	2234S-042G-85	PBT-3x14	42	33,02	35,81
69743	2234S-045G-85	PBT-3x15	45	35,56	38,35
69744	2234S-048G-85	PBT-3x16	48	38,10	40,89
69745	2234S-051G-85	PBT-3x17	51	40,64	43,43
69746	2234S-054G-85	PBT-3x18	54	43,18	45,97
69747	2234S-057G-85	PBT-3x19	57	45,72	48,51
17381	2234S-060G-85	PBT-3x20	60	48,26	51,05
69748	2234S-063G-85	PBT-3x21	63	50,80	53,59
69749	2234S-066G-85	PBT-3x22	66	53,34	56,13
69750	2234S-069G-85	PBT-3x23	69	55,88	58,67
69751	2234S-072G-85	PBT-3x24	72	58,42	61,21
69752	2234S-075G-85	PBT-3x25	75	60,96	63,75
69753	2234S-078G-85	PBT-3x26	78	63,50	66,29
69754	2234S-081G-85	PBT-3x27	81	66,04	68,83
69755	2234S-084G-85	PBT-3x28	84	68,58	71,37
69756	2234S-087G-85	PBT-3x29	87	71,12	73,91
69757	2234S-090G-85	PBT-3x30	90	73,66	76,45
69758	2234S-093G-85	PBT-3x31	93	76,20	78,99
69759	2234S-096G-85	PBT-3x32	96	78,74	81,53
69760	2234S-099G-85	PBT-3x33	99	81,28	84,07
69761	2234S-102G-85	PBT-3x34	102	83,82	86,61
69762	2234S-105G-85	PBT-3x35	105	86,36	89,15
69763	2234S-108G-85	PBT-3x36	108	88,90	91,69
69764	2234S-111G-85	PBT-3x37	111	91,44	94,23
69765	2234S-114G-85	PBT-3x38	114	93,98	96,77
69766	2234S-117G-85	PBT-3x39	117	96,52	99,31
69767	2234S-120G-85	PBT-3x40	120	99,06	101,85

Расположение отверстий на плате
