2215S-XXG-XXXX серия |
вилки открытые прямые с увеличенным изолятором двухрядные на плату для монтажа в отверстия, шаг 2,54x2,54 мм
|

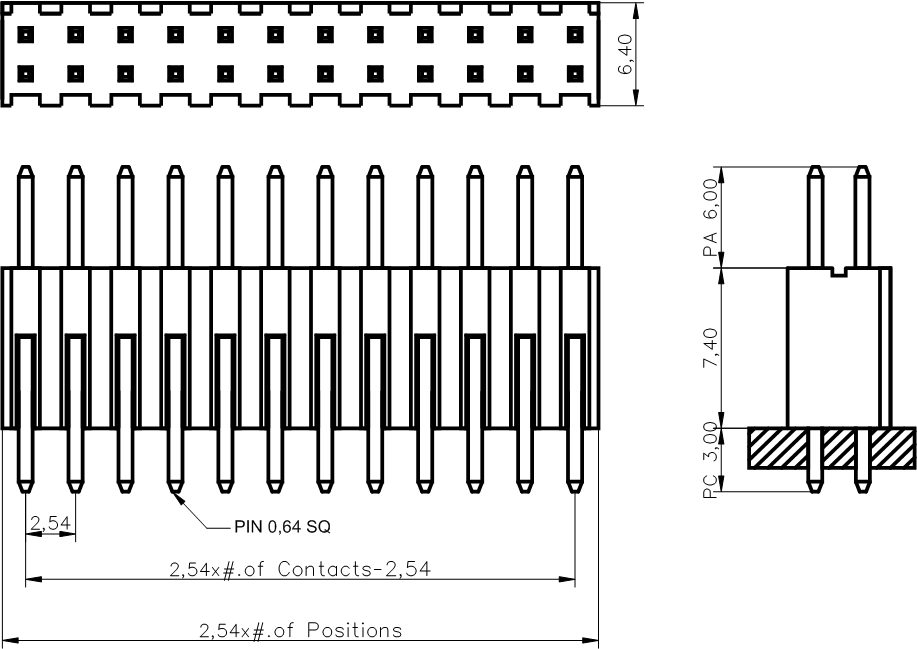

Чертеж
|
| 2215 |
S |
- |
02 |
G |
- |
XXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2215
2) изолятор:
S: прямой
3) количество контактов (3...120):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 08)
04: 4 контакта
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размер C в сотых долях мм (если не указано, то стандарт 1800 = 18,00 мм)
XXXX
|
|
Вилки открытые прямые с увеличенным изолятором двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+114°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 68590 |
2215S-04G-1800 (2x2) |
4 (2x2) |
| 68591 |
2215S-06G-1800 (2x3, JILN-12741203CNG0S180001) |
6 (2x3) |
| 68592 |
2215S-08G-1800 (2x4) |
8 (2x4) |
| 68593 |
2215S-10G-1800 (2x5) |
10 (2x5) |
| 68594 |
2215S-12G-1800 (2x6) |
12 (2x6) |
| 68595 |
2215S-14G-1800 (2x7) |
14 (2x7) |
| 80037 |
2215S-16G-1300 (2x8) |
16 (2x8) |
| 68596 |
2215S-16G-1800 (2x8) |
16 (2x8) |
| 68597 |
2215S-18G-1800 (2x9) |
18 (2x9) |
| 68598 |
2215S-20G-1800 (2x10) |
20 (2x10) |
| 17399 |
2215S-22G-1800 (2x11) |
22 (2x11) |
| 68599 |
2215S-24G-1800 (2x12) |
24 (2x12) |
| 17398 |
2215S-26G-1800 (2x13) |
26 (2x13) |
| 68600 |
2215S-28G-1800 (2x14) |
28 (2x14) |
| 68601 |
2215S-30G-1800 (2x15) |
30 (2x15) |
| 68602 |
2215S-32G-1800 (2x16) |
32 (2x16) |
| 17397 |
2215S-34G-1800 (2x17) |
34 (2x17) |
| 68603 |
2215S-36G-1800 (2x18) |
36 (2x18) |
| 68604 |
2215S-38G-1800 (2x19) |
38 (2x19) |
| 68605 |
2215S-40G-1800 (2x20) |
40 (2x20) |
| 68606 |
2215S-42G-1800 (2x21) |
42 (2x21) |
| 68607 |
2215S-44G-1800 (2x22) |
44 (2x22) |
| 68608 |
2215S-46G-1800 (2x23) |
46 (2x23) |
| 68609 |
2215S-48G-1800 (2x24) |
48 (2x24) |
| 68610 |
2215S-50G-1800 (2x25) |
50 (2x25) |
| 68611 |
2215S-52G-1800 (2x26) |
52 (2x26) |
| 68612 |
2215S-54G-1800 (2x27) |
54 (2x27) |
| 68613 |
2215S-56G-1800 (2x28) |
56 (2x28) |
| 68614 |
2215S-58G-1800 (2x29) |
58 (2x29) |
| 68615 |
2215S-60G-1800 (2x30) |
60 (2x30) |
| 68616 |
2215S-62G-1800 (2x31) |
62 (2x31) |
| 68617 |
2215S-64G-1800 (2x32) |
64 (2x32) |
| 68618 |
2215S-66G-1800 (2x33) |
66 (2x33) |
| 68619 |
2215S-68G-1800 (2x34) |
68 (2x34) |
| 68620 |
2215S-70G-1800 (2x35) |
70 (2x35) |
| 68621 |
2215S-72G-1800 (2x36) |
72 (2x36) |
| 68622 |
2215S-74G-1800 (2x37) |
74 (2x37) |
| 68623 |
2215S-76G-1800 (2x38) |
76 (2x38) |
| 68624 |
2215S-78G-1800 (2x39) |
78 (2x39) |
| 68625 |
2215S-80G-1800 (2x40) |
80 (2x40) |
|
Макет печатной платы
|
|
|
|
|
