| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2215R-XXG-XXXXXX серия |
вилки открытые угловые с увеличенным изолятором двухрядные на плату для монтажа в отверстия, шаг 2,54x2,54 мм
|

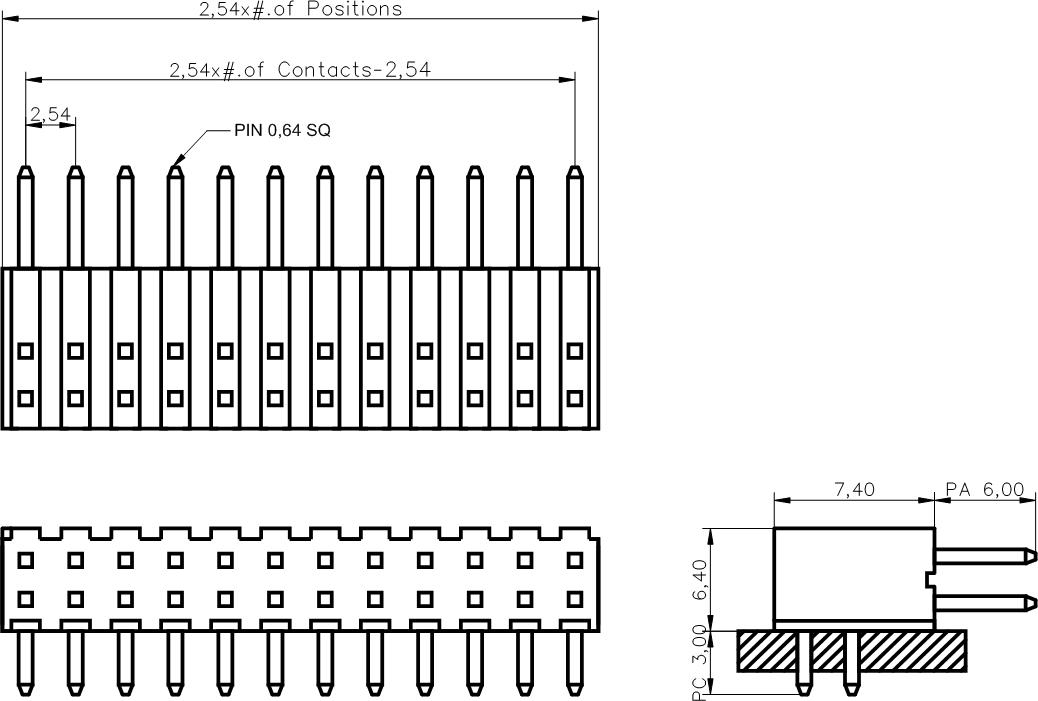

Чертеж
|
| 2215 |
R |
- |
02 |
G |
- |
XXXXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2215
2) изолятор:
R: угловой
3) количество контактов (2...80):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, ... 08)
04: 4 контакта
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A, B и C в десятых долях мм (если не указано, то стандарт 383970 = 3,8, 3,9 и 7,0 мм)
XXXXXX
|
|
Вилки открытые угловые с увеличенным изолятором двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+113°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 68634 |
2215R-04G-383970 (2x2) |
4 |
| 68635 |
2215R-06G-383970 (2x3) |
6 |
| 68636 |
2215R-08G-383970 (2x4) |
8 |
| 68637 |
2215R-10G-383970 (2x5) |
10 |
| 68638 |
2215R-12G-383970 (2x6) |
12 |
| 68639 |
2215R-14G-383970 (2x7) |
14 |
| 68640 |
2215R-16G-383970 (2x8) |
16 |
| 68641 |
2215R-18G-383970 (2x9) |
18 |
| 68642 |
2215R-20G-383970 (2x10) |
20 |
| 68643 |
2215R-22G-383970 (2x11) |
22 |
| 68644 |
2215R-24G-383970 (2x12) |
24 |
| 68645 |
2215R-26G-383970 (2x13) |
26 |
| 68646 |
2215R-28G-383970 (2x14) |
28 |
| 68647 |
2215R-30G-383970 (2x15) |
30 |
| 68648 |
2215R-32G-383970 (2x16) |
32 |
| 68649 |
2215R-34G-383970 (2x17) |
34 |
| 68650 |
2215R-36G-383970 (2x18) |
36 |
| 68651 |
2215R-38G-383970 (2x19) |
38 |
| 68652 |
2215R-40G-383970 (2x20) |
40 |
| 68653 |
2215R-42G-383970 (2x21) |
42 |
| 68654 |
2215R-44G-383970 (2x22) |
44 |
| 68655 |
2215R-46G-383970 (2x23) |
46 |
| 68656 |
2215R-48G-383970 (2x24) |
48 |
| 68657 |
2215R-50G-383970 (2x25) |
50 |
| 68658 |
2215R-52G-383970 (2x26) |
52 |
| 68659 |
2215R-54G-383970 (2x27) |
54 |
| 68660 |
2215R-56G-383970 (2x28) |
56 |
| 68661 |
2215R-58G-383970 (2x29) |
58 |
| 68662 |
2215R-60G-383970 (2x30) |
60 |
| 68663 |
2215R-62G-383970 (2x31) |
62 |
| 68664 |
2215R-64G-383970 (2x32) |
64 |
| 68665 |
2215R-66G-383970 (2x33) |
66 |
| 68666 |
2215R-68G-383970 (2x34) |
68 |
| 68667 |
2215R-70G-383970 (2x35) |
70 |
| 68668 |
2215R-72G-383970 (2x36) |
72 |
| 68669 |
2215R-74G-383970 (2x37) |
74 |
| 68670 |
2215R-76G-383970 (2x38) |
76 |
| 68671 |
2215R-78G-383970 (2x39) |
78 |
| 68672 |
2215R-80G-383970 (2x40) |
80 |
|
Макет печатной платы
|
|
|
|
|
