| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2214S-XXG-85 (PBD-XX) серия |

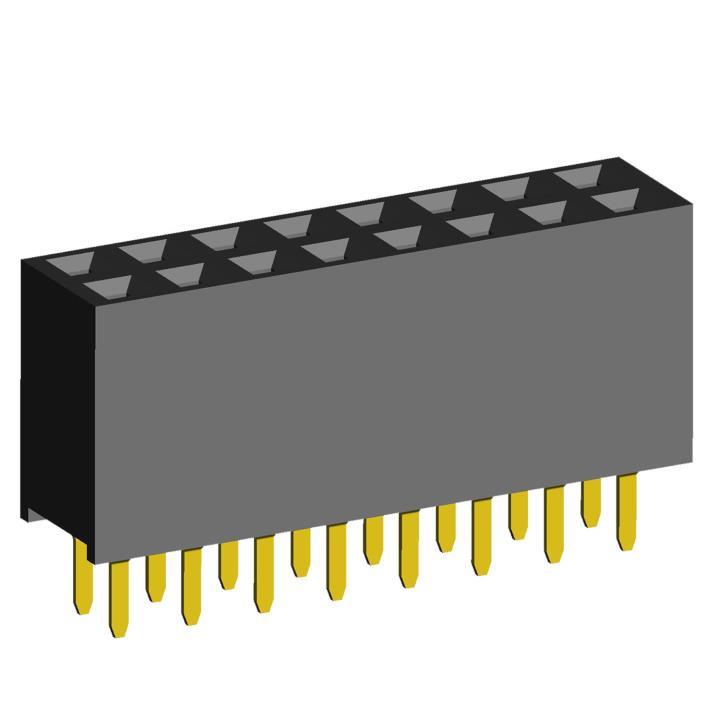

розетки двухрядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54x2,54 мм
|

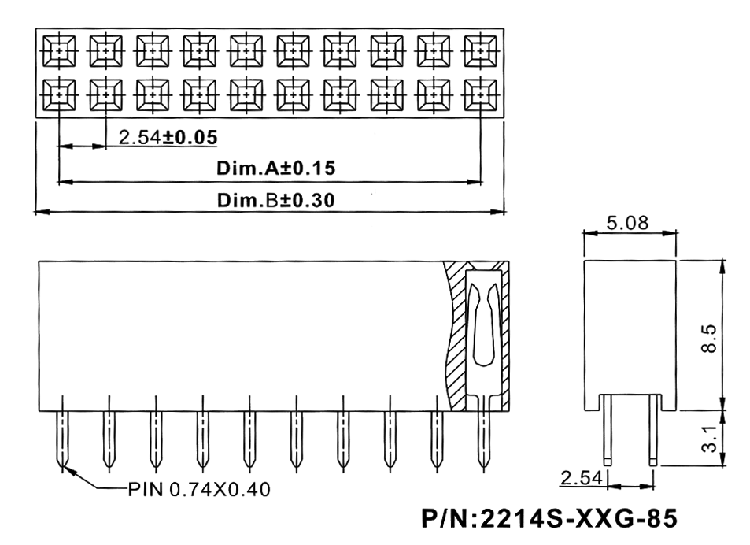

Чертеж
|
| 2214 |
S |
- |
04 |
G |
- |
85 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2214
2) изолятор:
S: прямой
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+106°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

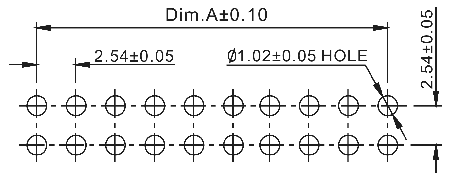

Макет печатной платы
 |
| 17239 |
2214S-04G-85 (PBD-4) |
4 |
| 17237 |
2214S-06G-85 (PBD-6) |
6 |
| 17232 |
2214S-08G-85 (PBD-8) |
8 |
| 17402 |
2214S-10G-85 (PBD-10) |
10 |
| 17243 |
2214S-12G-85 (PBD-12) |
12 |
| 17242 |
2214S-14G-85 (PBD-14) |
14 |
| 37342 |
2214S-16G-85 (PBD-16) |
16 |
| 24135 |
2214S-18G-85 (PBD-18) |
18 |
| 16696 |
2214S-20G-85 (PBD-20) |
20 |
| 24136 |
2214S-22G-85 (PBD-22) |
22 |
| 24137 |
2214S-24G-85 (PBD-24) |
24 |
| 64617 |
2214S-26G-85 (PBD-26) |
26 |
| 23310 |
2214S-28G-85 (PBD-28) |
28 |
| 24143 |
2214S-30G-85 (PBD-30) |
30 |
| 64618 |
2214S-32G-85 (PBD-32) |
32 |
| 64619 |
2214S-34G-85 (PBD-34) |
34 |
| 64620 |
2214S-36G-85 (PBD-36) |
36 |
| 24141 |
2214S-38G-85 (PBD-38) |
38 |
| 17401 |
2214S-40G-85 (PBD-40) |
40 |
| 24142 |
2214S-42G-85 (PBD-42) |
42 |
| 64621 |
2214S-44G-85 (PBD-44) |
44 |
| 68866 |
2214S-46G-85 (PBD-46) |
46 |
| 64622 |
2214S-48G-85 (PBD-48) |
48 |
| 64623 |
2214S-50G-85 (PBD-50) |
50 |
| 68867 |
2214S-52G-85 (PBD-52) |
52 |
| 68868 |
2214S-54G-85 (PBD-54) |
54 |
| 64624 |
2214S-56G-85 (PBD-56) |
56 |
| 68869 |
2214S-58G-85 (PBD-58) |
58 |
| 17400 |
2214S-60G-85 (PBD-60) |
60 |
| 68870 |
2214S-62G-85 (PBD-62) |
62 |
| 17235 |
2214S-64G-85 (PBD-64) |
64 |
| 68871 |
2214S-66G-85 (PBD-66) |
66 |
| 68872 |
2214S-68G-85 (PBD-68) |
68 |
| 68873 |
2214S-70G-85 (PBD-70) |
70 |
| 64625 |
2214S-72G-85 (PBD-72) |
72 |
| 68874 |
2214S-74G-85 (PBD-74) |
74 |
| 68875 |
2214S-76G-85 (PBD-76) |
76 |
| 68876 |
2214S-78G-85 (PBD-78) |
78 |
| 17234 |
2214S-80G-85 (PBD-80) |
80 |
|
Макет печатной платы
|
|
|
|
|
