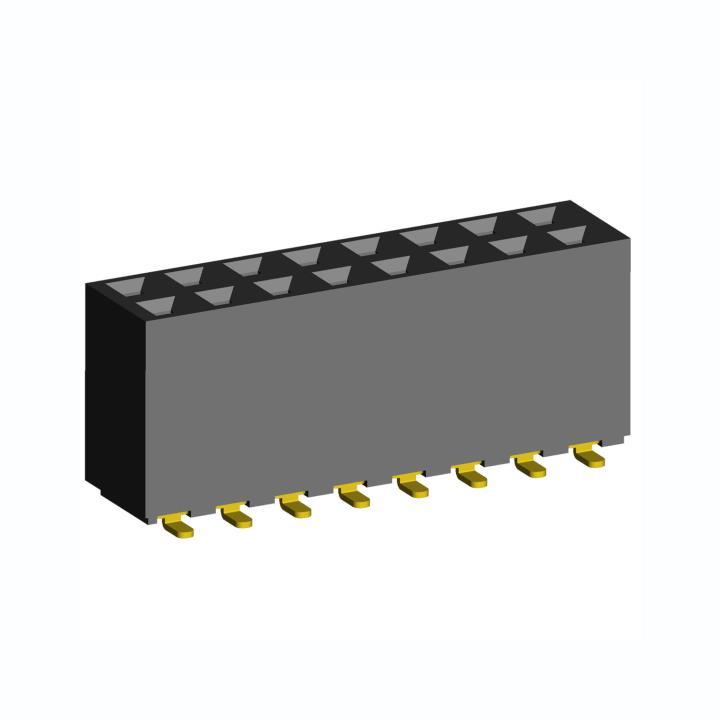

2214SM-XXG-85 (PBD-XXS) серия

розетки двухрядные прямые (гнездо) на плату для поверхностного (SMD) монтажа, шаг 2,54x2,54 мм

2214SM-XXG-85 (PBD-XXS) серия, розетки двухрядные прямые (гнездо) на плату для поверхностного (SMD) монтажа, шаг 2,54x2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54x2,54 мм

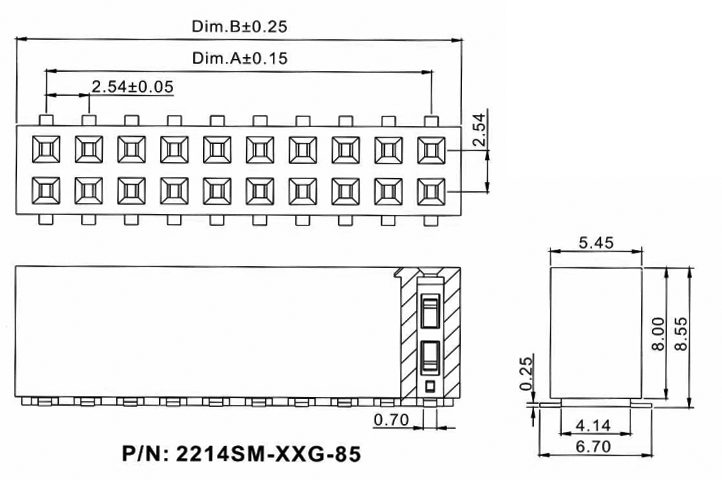

Чертеж

2214	SM	-	04	G	-	85
1	2		3	4		5

1) серия:
     2214
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) высота изолятора в десятых долях мм:
     85

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

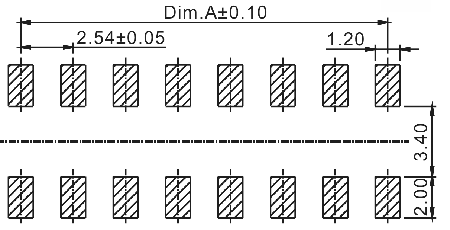

Макет печатной платы

Код товара	Марка	количество контактов
66798	2214SM-04G-85	4
66799	2214SM-06G-85	6
66800	2214SM-08G-85	8
66801	2214SM-10G-85	10
66802	2214SM-12G-85	12
66803	2214SM-14G-85	14
66804	2214SM-16G-85	16
66805	2214SM-18G-85	18
66806	2214SM-20G-85	20
66807	2214SM-22G-85	22
66808	2214SM-24G-85	24
66809	2214SM-26G-85	26
66810	2214SM-28G-85	28
66811	2214SM-30G-85	30
66812	2214SM-32G-85	32
66813	2214SM-34G-85	34
66814	2214SM-36G-85	36
66815	2214SM-38G-85	38
66816	2214SM-40G-85	40
66817	2214SM-42G-85	42
66818	2214SM-44G-85	44
66819	2214SM-46G-85	46
66820	2214SM-48G-85	48
66821	2214SM-50G-85	50
66822	2214SM-52G-85	52
66823	2214SM-54G-85	54
66824	2214SM-56G-85	56
66825	2214SM-58G-85	58
66826	2214SM-60G-85	60
66827	2214SM-62G-85	62
66828	2214SM-64G-85	64
66829	2214SM-66G-85	66
66830	2214SM-68G-85	68
66831	2214SM-70G-85	70
66832	2214SM-72G-85	72
66833	2214SM-74G-85	74
66834	2214SM-76G-85	76
66835	2214SM-78G-85	78
66836	2214SM-80G-85	80

Макет печатной платы
