| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм |
2211R-XXG-SM серия |
вилки открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,54 мм
|

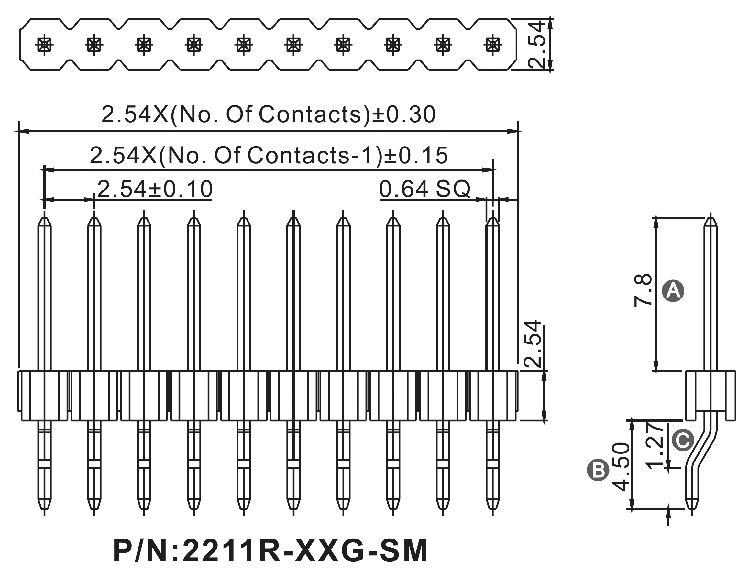

Чертеж
|
| 2211 |
R |
- |
40 |
G |
- |
SM |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2211
2) тип:
R: выводы параллельны плате
3) количество контактов (1...40):
01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
02: 2 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
T: лужение
5) изолятор:
SM: для поверхностного монтажа
|
|
Вилки открытые прямые однорядные на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

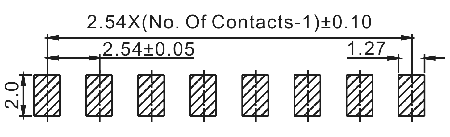

Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
