2213DI-XXG-XXXX (PLHD-XX) серия
вилки открытые прямые с двойным изолятором двухрядные на плату для монтажа в отверстия, шаг 2,54x2,54 мм

2213DI-XXG-XXXX (PLHD-XX) серия, вилки открытые прямые с двойным изолятором двухрядные на плату для монтажа в отверстия, шаг 2,54x2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54x2,54 мм

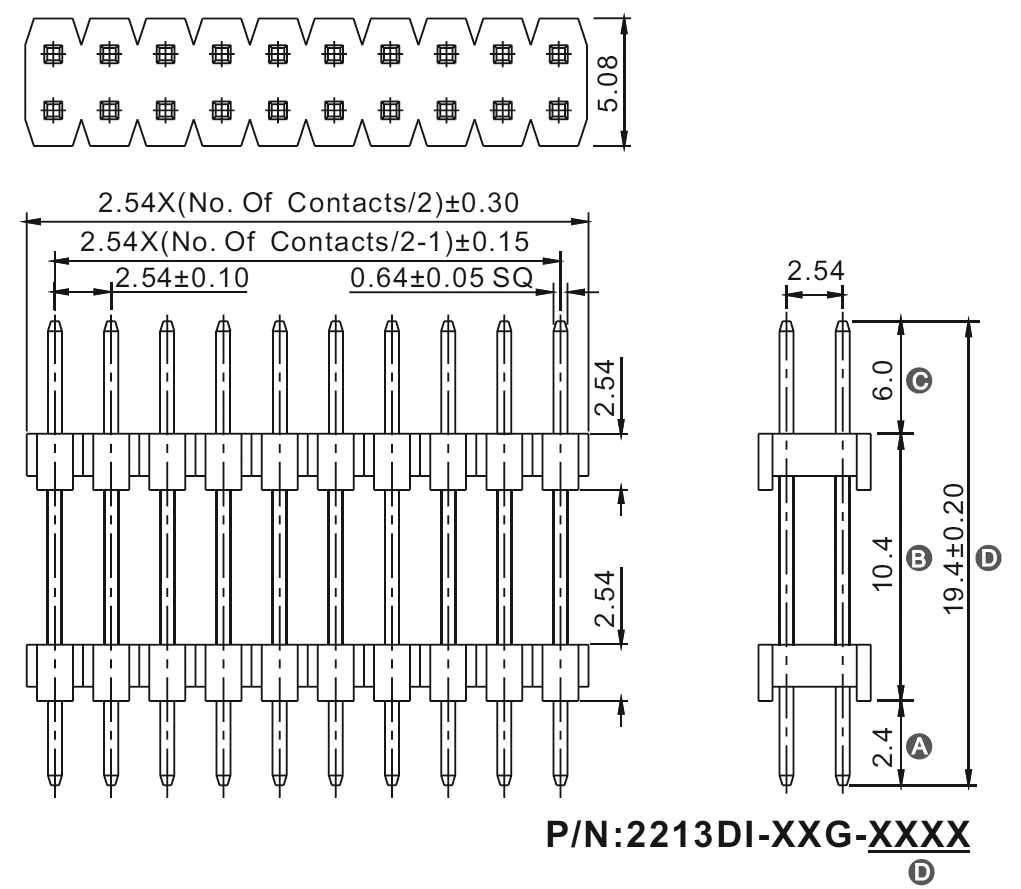

Чертеж
2213DI-XXG-XXXX (PLHD-XX) серия, вилки открытые прямые с двойным изолятором двухрядные на плату для монтажа в отверстия, шаг 2,54x2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54x2,54 мм
2213 DI - 02 G - XXXX
1 2   3 4   5

1) серия:
     2213
2) изолятор:
     DI: двойной изолятор
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
     04: 4 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размер D в сотых долях мм (если не указано, то стандарт 1940 = 19,4 мм)
     XXXX
Вилки открытые прямые с двойным изолятором двухрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код
товара		 Марка количество
контактов
84276 2213DI-02G-1940 (PLHD-02, KLS1-218-2-02-S-3.0*6.0*19.4) 2x1
76644 2213DI-04G-1940 (PLHD-04, KLS1-218-2-04-S-3.0*6.0*19.4) 2x2
76645 2213DI-06G-1940 (PLHD-06, KLS1-218-2-06-S-3.0*6.0*19.4) 2x3
202952 2213DI-06G-5400 (DS1029-04-2x6P8BVA59) 2x3
93655 2213DI-08G-1550 2x4
76646 2213DI-08G-1940 (PLHD-08, KLS1-218-2-08-S-3.0*6.0*19.4) 2x4
130131 2213DI-10G-1550 (KLS1-218-2-10-S-3.0*6.0*15.5) 2x5
76647 2213DI-10G-1940 (PLHD-10, KLS1-218-2-10-S-3.0*6.0*19.4) 2x5
76648 2213DI-12G-1940 (PLHD-12, KLS1-218-2-12-S-3.0*6.0*19.4) 2x6
76395 2213DI-12G-5250 (KLS1-218-2-12-S-3.0*6.0*52.5) 2x6
202953 2213DI-12G-7250 (DS1029-04-2x6P8BVAХХ) 2x6
76649 2213DI-14G-1940 (PLHD-14, KLS1-218-2-14-S-3.0*6.0*19.4) 2x7
76650 2213DI-16G-1940 (PLHD-16, KLS1-218-2-16-S-3.0*6.0*19.4) 2x8
18037 2213DI-16G-5990 (KLS1-218-2-16-S-3.0*6.0*59.9) 2x8
76651 2213DI-18G-1940 (PLHD-18, KLS1-218-2-18-S-3.0*6.0*19.4) 2x9
76652 2213DI-20G-1940 (PLHD-20, KLS1-218-2-20-S-3.0*6.0*19.4) 2x10
76653 2213DI-22G-1940 (PLHD-22, KLS1-218-2-22-S-3.0*6.0*19.4) 2x11
55985 2213DI-22G-2000 (KLS1-218-2-22-S-3.0*6.0*20.0) 2x11
76654 2213DI-24G-1940 (PLHD-24, KLS1-218-2-24-S-3.0*6.0*19.4) 2x12
76655 2213DI-26G-1940 (PLHD-26, KLS1-218-2-26-S-3.0*6.0*19.4) 2x13
76656 2213DI-28G-1940 (PLHD-28, KLS1-218-2-28-S-3.0*6.0*19.4) 2x14
76657 2213DI-30G-1940 (PLHD-30, KLS1-218-2-30-S-3.0*6.0*19.4) 2x15
76658 2213DI-32G-1940 (PLHD-32, KLS1-218-2-32-S-3.0*6.0*19.4) 2x16
76659 2213DI-34G-1940 (PLHD-34, KLS1-218-2-34-S-3.0*6.0*19.4) 2x17
76660 2213DI-36G-1940 (PLHD-36, KLS1-218-2-36-S-3.0*6.0*19.4) 2x18
76661 2213DI-38G-1940 (PLHD-38, KLS1-218-2-38-S-3.0*6.0*19.4) 2x19
76662 2213DI-40G-1940 (PLHD-40, KLS1-218-2-40-S-3.0*6.0*19.4) 2x20
76663 2213DI-42G-1940 (PLHD-42, KLS1-218-2-42-S-3.0*6.0*19.4) 2x21
76664 2213DI-44G-1940 (PLHD-44, KLS1-218-2-44-S-3.0*6.0*19.4) 2x22
76665 2213DI-46G-1940 (PLHD-46, KLS1-218-2-46-S-3.0*6.0*19.4) 2x23
76666 2213DI-48G-1940 (PLHD-48, KLS1-218-2-48-S-3.0*6.0*19.4) 2x24
76667 2213DI-50G-1940 (PLHD-50, KLS1-218-2-50-S-3.0*6.0*19.4) 2x25
76668 2213DI-52G-1940 (PLHD-52, KLS1-218-2-52-S-3.0*6.0*19.4) 2x26
76669 2213DI-54G-1940 (PLHD-54, KLS1-218-2-54-S-3.0*6.0*19.4) 2x27
87589 2213DI-56G-1390 (KLS1-218-2-56-S-3.0*6.0*13.9) 2x28
76670 2213DI-56G-1940 (PLHD-56, KLS1-218-2-56-S-3.0*6.0*19.4) 2x28
76671 2213DI-58G-1940 (PLHD-58, KLS1-218-2-58-S-3.0*6.0*19.4) 2x29
76672 2213DI-60G-1940 (PLHD-60, KLS1-218-2-60-S-3.0*6.0*19.4) 2x30
76673 2213DI-62G-1940 (PLHD-62, KLS1-218-2-62-S-3.0*6.0*19.4) 2x31
76674 2213DI-64G-1940 (PLHD-64, KLS1-218-2-64-S-3.0*6.0*19.4) 2x32
76675 2213DI-66G-1940 (PLHD-66, KLS1-218-2-66-S-3.0*6.0*19.4) 2x33
76676 2213DI-68G-1940 (PLHD-68, KLS1-218-2-68-S-3.0*6.0*19.4) 2x34
76677 2213DI-70G-1940 (PLHD-70, KLS1-218-2-70-S-3.0*6.0*19.4) 2x35
76678 2213DI-72G-1940 (PLHD-72, KLS1-218-2-72-S-3.0*6.0*19.4) 2x36
76679 2213DI-74G-1940 (PLHD-74, KLS1-218-2-74-S-3.0*6.0*19.4) 2x37
76680 2213DI-76G-1940 (PLHD-76, KLS1-218-2-76-S-3.0*6.0*19.4) 2x38
76681 2213DI-78G-1940 (PLHD-78, KLS1-218-2-78-S-3.0*6.0*19.4) 2x39
64253 2213DI-80G-1500 (KLS1-218-2-80-S-3.0*6.0*15.0) 2x40
75813 2213DI-80G-1700 (KLS1-218-2-80-S-3.0*6.0*17.0) 2x40
119852 2213DI-80G-1800 (KLS1-218-2-80-S-3.0*6.0*18.0) 2x40
23309 2213DI-80G-1940 (PLHD-80, KLS1-218-2-80-S-3.0*6.0*19.4) 2x40
137618 2213DI-80G-2150 (KLS1-218-2-80-S-3.0*6.0*21.5) 2x40
75814 2213DI-80G-2200 (KLS1-218-2-80-S-3.0*6.0*22.0) 2x40
17405 2213DI-80G-2220 (KLS1-218-2-80-S-3.0*6.0*22.2) 2x40
75815 2213DI-80G-2700 (KLS1-218-2-80-S-3.0*6.0*27.0) 2x40
17221 2213DI-80G-3000 (KLS1-218-2-80-S-3.0*6.0*30.0) 2x40
75816 2213DI-80G-3200 (KLS1-218-2-80-S-3.0*6.0*32.0) 2x40
45785 2213DI-80G-4100 (KLS1-218-2-80-S-3.0*6.0*41.0) 2x40
75817 2213DI-80G-4350 (KLS1-218-2-80-S-3.0*6.0*43.5) 2x40

2213DI-XXG-XXXX (PLHD-XX) серия, вилки открытые прямые с двойным изолятором двухрядные на плату для монтажа в отверстия, шаг 2,54x2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54x2,54 мм

Макет печатной платы
