| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2213SM-XXG-XXXX (PLD-XXS) серия |

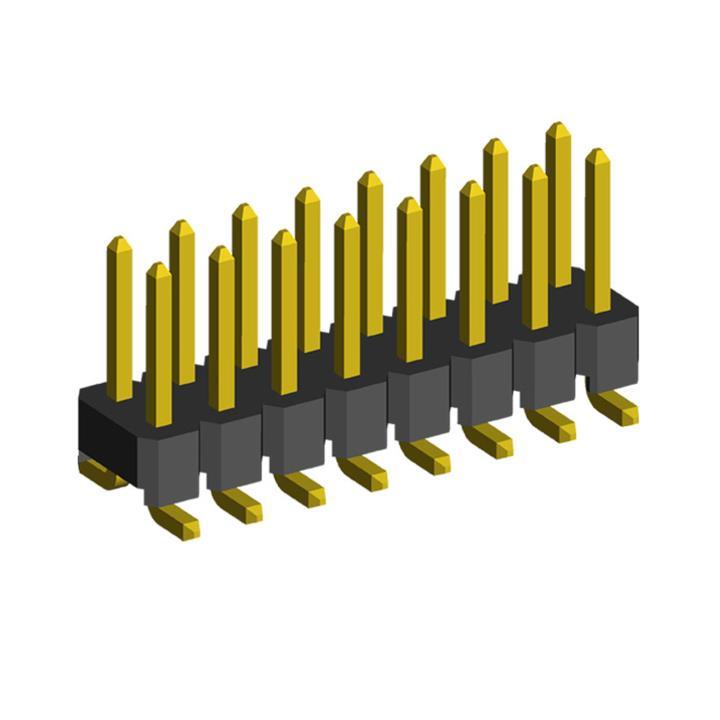

вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 2,54x2,54 мм
|

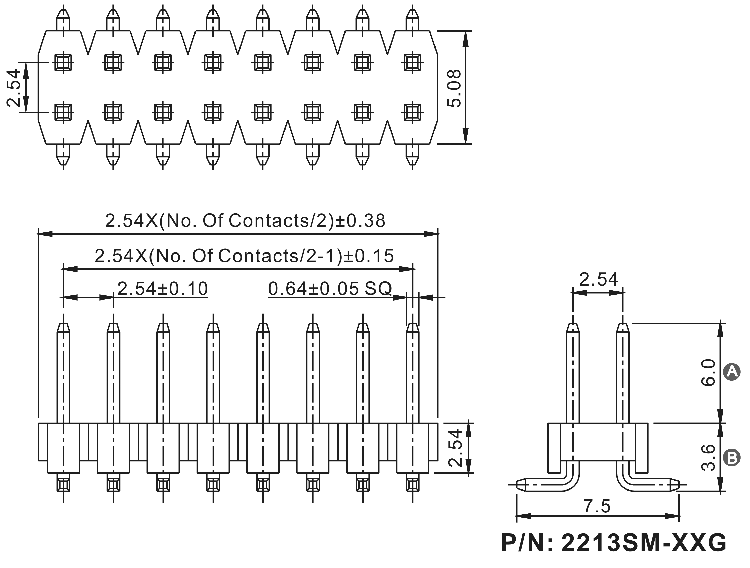

Чертеж
|
| 2213 |
SM |
- |
02 |
G |
- |
XXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2213
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...80):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
04: 4 контакта
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A, B в десятых долях мм (если не указано, то стандарт 6036 = 6,0, 3,6 мм)
XXXX
|
|
Вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
