2214SM-XXG-85-SJ серия |
розетки двухрядные прямые (гнездо) на плату для поверхностного (SMD) монтажа, шаг 2,54x2,54 мм
|

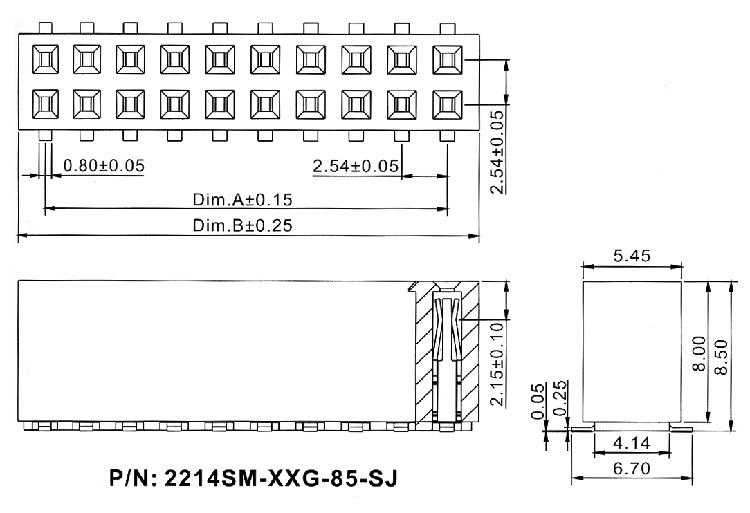

Чертеж
|
| 2214 |
SM |
- |
04 |
G |
- |
85 |
- |
SJ |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
6) трехсторонние контакты:
SJ
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 69344 |
2214SM-04G-85-SJ |
4 |
| 69345 |
2214SM-06G-85-SJ |
6 |
| 69346 |
2214SM-08G-85-SJ |
8 |
| 69347 |
2214SM-10G-85-SJ |
10 |
| 69348 |
2214SM-12G-85-SJ |
12 |
| 69349 |
2214SM-14G-85-SJ |
14 |
| 69350 |
2214SM-16G-85-SJ |
16 |
| 69351 |
2214SM-18G-85-SJ |
18 |
| 69352 |
2214SM-20G-85-SJ |
20 |
| 69353 |
2214SM-22G-85-SJ |
22 |
| 69354 |
2214SM-24G-85-SJ |
24 |
| 69355 |
2214SM-26G-85-SJ |
26 |
| 69356 |
2214SM-28G-85-SJ |
28 |
| 69357 |
2214SM-30G-85-SJ |
30 |
| 69358 |
2214SM-32G-85-SJ |
32 |
| 69359 |
2214SM-34G-85-SJ |
34 |
| 69360 |
2214SM-36G-85-SJ |
36 |
| 69361 |
2214SM-38G-85-SJ |
38 |
| 69362 |
2214SM-40G-85-SJ |
40 |
| 69363 |
2214SM-42G-85-SJ |
42 |
| 69364 |
2214SM-44G-85-SJ |
44 |
| 69365 |
2214SM-46G-85-SJ |
46 |
| 69366 |
2214SM-48G-85-SJ |
48 |
| 69367 |
2214SM-50G-85-SJ |
50 |
| 69368 |
2214SM-52G-85-SJ |
52 |
| 69369 |
2214SM-54G-85-SJ |
54 |
| 69370 |
2214SM-56G-85-SJ |
56 |
| 69371 |
2214SM-58G-85-SJ |
58 |
| 69372 |
2214SM-60G-85-SJ |
60 |
| 69373 |
2214SM-62G-85-SJ |
62 |
| 69374 |
2214SM-64G-85-SJ |
64 |
| 69375 |
2214SM-66G-85-SJ |
66 |
| 69376 |
2214SM-68G-85-SJ |
68 |
| 69377 |
2214SM-70G-85-SJ |
70 |
| 69378 |
2214SM-72G-85-SJ |
72 |
| 69379 |
2214SM-74G-85-SJ |
74 |
| 69380 |
2214SM-76G-85-SJ |
76 |
| 69381 |
2214SM-78G-85-SJ |
78 |
| 69382 |
2214SM-80G-85-SJ |
80 |
|
Макет печатной платы
|
|
|
|
|
