| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2214SM-XXG-85-PCP серия |
розетки двухрядные прямые (гнездо) на плату для поверхностного (SMD) монтажа с захватом для монтажного автомата, шаг 2,54x2,54 мм
|

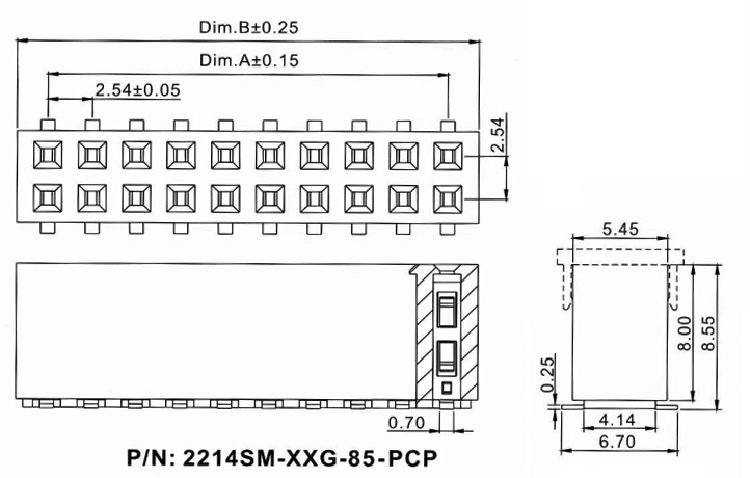

Чертеж
|
| 2214 |
SM |
- |
04 |
G |
- |
85 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
85
6) наличие крышки для захвата при автоматическом монтаже:
PCP
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 69383 |
2214SM-04G-85-PCP |
4 |
| 69384 |
2214SM-06G-85-PCP |
6 |
| 69385 |
2214SM-08G-85-PCP |
8 |
| 69386 |
2214SM-10G-85-PCP |
10 |
| 69387 |
2214SM-12G-85-PCP |
12 |
| 69388 |
2214SM-14G-85-PCP |
14 |
| 69389 |
2214SM-16G-85-PCP |
16 |
| 69390 |
2214SM-18G-85-PCP |
18 |
| 69391 |
2214SM-20G-85-PCP |
20 |
| 69392 |
2214SM-22G-85-PCP |
22 |
| 69393 |
2214SM-24G-85-PCP |
24 |
| 69394 |
2214SM-26G-85-PCP |
26 |
| 69395 |
2214SM-28G-85-PCP |
28 |
| 69396 |
2214SM-30G-85-PCP |
30 |
| 69397 |
2214SM-32G-85-PCP |
32 |
| 69398 |
2214SM-34G-85-PCP |
34 |
| 69399 |
2214SM-36G-85-PCP |
36 |
| 69400 |
2214SM-38G-85-PCP |
38 |
| 69401 |
2214SM-40G-85-PCP |
40 |
| 69402 |
2214SM-42G-85-PCP |
42 |
| 69403 |
2214SM-44G-85-PCP |
44 |
| 69404 |
2214SM-46G-85-PCP |
46 |
| 69405 |
2214SM-48G-85-PCP |
48 |
| 69406 |
2214SM-50G-85-PCP |
50 |
| 69407 |
2214SM-52G-85-PCP |
52 |
| 69408 |
2214SM-54G-85-PCP |
54 |
| 69409 |
2214SM-56G-85-PCP |
56 |
| 69410 |
2214SM-58G-85-PCP |
58 |
| 69411 |
2214SM-60G-85-PCP |
60 |
| 69412 |
2214SM-62G-85-PCP |
62 |
| 69413 |
2214SM-64G-85-PCP |
64 |
| 69414 |
2214SM-66G-85-PCP |
66 |
| 69415 |
2214SM-68G-85-PCP |
68 |
| 69416 |
2214SM-70G-85-PCP |
70 |
| 69417 |
2214SM-72G-85-PCP |
72 |
| 69418 |
2214SM-74G-85-PCP |
74 |
| 69419 |
2214SM-76G-85-PCP |
76 |
| 69420 |
2214SM-78G-85-PCP |
78 |
| 69421 |
2214SM-80G-85-PCP |
80 |
|
Макет печатной платы
|
|
|
|
|
