| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2233R-XXXG-XXXXXX (PLT-XXXR) серия |
вилки открытые угловые трехрядные на плату для монтажа в отверстия, шаг 2,54x2,54 мм
|

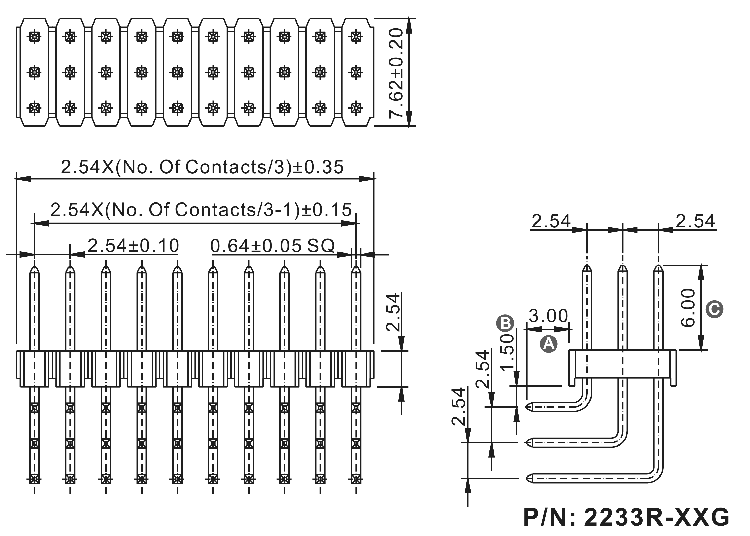

Чертеж
|
| 2233 |
R |
- |
006 |
G |
- |
XXXXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2233
2) изолятор:
R: угловой
3) количество контактов (6...120):
006: 6 контактов
009: 9 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A, B и C в десятых долях мм (если не указано, то стандарт 301560 = 3,0, 1,5, 6,0 мм)
XXXXXX
|
|
Вилки открытые угловые трехрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+116°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
Макет печатной платы
|
|
|
|
|
