| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2234S-XXXG-85 (PBT-XXX) серия |
розетки трехрядные прямые (гнездо) на плату для монтажа в отверстия, шаг 2,54x2,54 мм
|

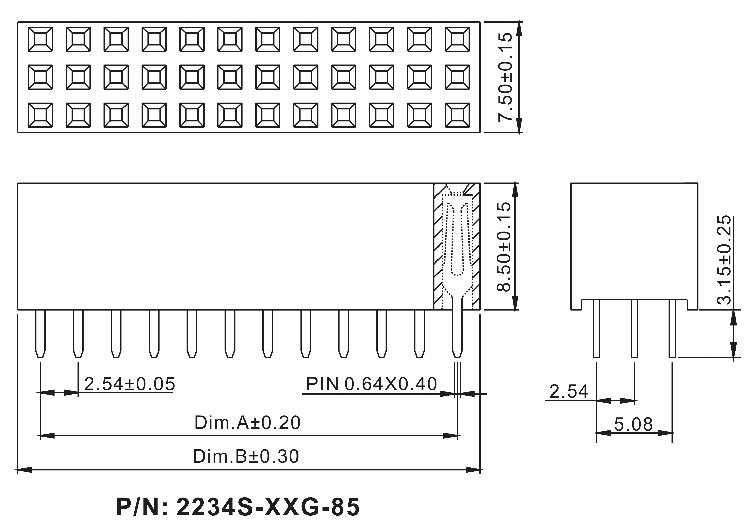

Чертеж
|
| 2234 |
S |
- |
006 |
G |
- |
85 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2234
2) изолятор:
S: прямой
3) количество контактов (6...120):
006: 6 контактов
009: 9 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
5) размер A в десятых долях мм (стандарт 85):
85
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+119°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

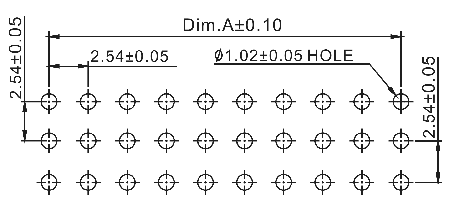

Макет печатной платы
 |
| 69733 |
2234S-006G-85 (3x2) |
6 |
| 19154 |
2234S-009G-85 (3x3) |
9 |
| 69734 |
2234S-012G-85 (3x4) |
12 |
| 69735 |
2234S-015G-85 (3x5) |
15 |
| 69736 |
2234S-018G-85 (3x6) |
18 |
| 69737 |
2234S-021G-85 (3x7) |
21 |
| 69738 |
2234S-024G-85 (3x8) |
24 |
| 69739 |
2234S-027G-85 (3x9) |
27 |
| 17383 |
2234S-030G-85 (3x10) |
30 |
| 69740 |
2234S-033G-85 (3x11) |
33 |
| 69741 |
2234S-036G-85 (3x12) |
36 |
| 69742 |
2234S-039G-85 (3x13) |
39 |
| 17382 |
2234S-042G-85 (3x14) |
42 |
| 69743 |
2234S-045G-85 (3x15) |
45 |
| 69744 |
2234S-048G-85 (3x16) |
48 |
| 69745 |
2234S-051G-85 (3x17) |
51 |
| 69746 |
2234S-054G-85 (3x18) |
54 |
| 69747 |
2234S-057G-85 (3x19) |
57 |
| 17381 |
2234S-060G-85 (3x20) |
60 |
| 69748 |
2234S-063G-85 (3x21) |
63 |
| 69749 |
2234S-066G-85 (3x22) |
66 |
| 69750 |
2234S-069G-85 (3x23) |
69 |
| 69751 |
2234S-072G-85 (3x24) |
72 |
| 69752 |
2234S-075G-85 (3x25) |
75 |
| 69753 |
2234S-078G-85 (3x26) |
78 |
| 69754 |
2234S-081G-85 (3x27) |
81 |
| 69755 |
2234S-084G-85 (3x28) |
84 |
| 69756 |
2234S-087G-85 (3x29) |
87 |
| 69757 |
2234S-090G-85 (3x30) |
90 |
| 69758 |
2234S-093G-85 (3x31) |
93 |
| 69759 |
2234S-096G-85 (3x32) |
96 |
| 69760 |
2234S-099G-85 (3x33) |
99 |
| 69761 |
2234S-102G-85 (3x34) |
102 |
| 69762 |
2234S-105G-85 (3x35) |
105 |
| 69763 |
2234S-108G-85 (3x36) |
108 |
| 69764 |
2234S-111G-85 (3x37) |
111 |
| 69765 |
2234S-114G-85 (3x38) |
114 |
| 69766 |
2234S-117G-85 (3x39) |
117 |
| 69767 |
2234S-120G-85 (3x40) |
120 |
|
Макет печатной платы
|
|
|
|
|
