| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2234R-XXXG-85 (PBT-XXXR) серия |
розетки трехрядные угловые (гнездо) на плату для монтажа в отверстия, шаг 2,54x2,54 мм
|

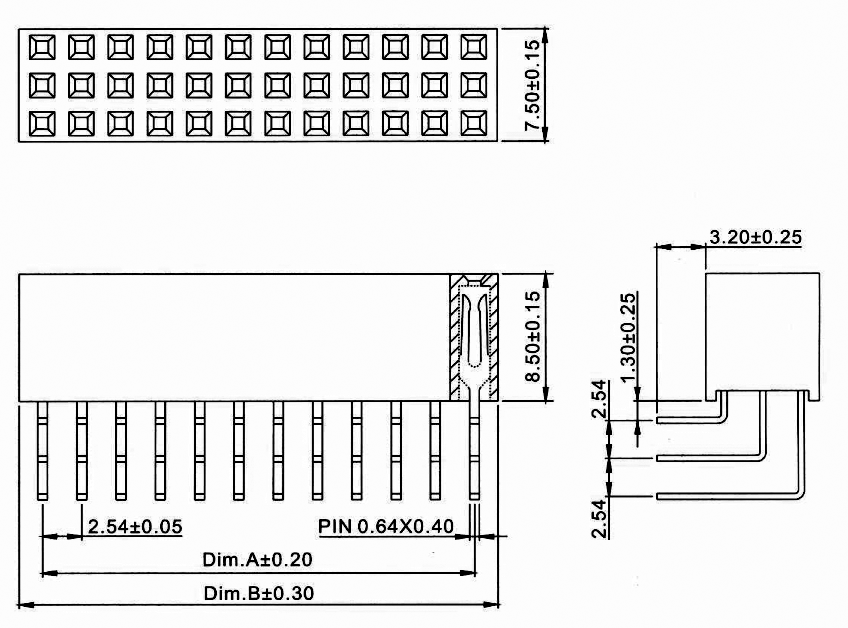

Чертеж
|
| 2234 |
R |
- |
006 |
G |
- |
85 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2234
2) изолятор:
R: угловой
3) количество контактов (6...120):
006: 6 контактов
009: 9 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
5) размер A в десятых долях мм (стандарт 85):
85
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+118°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 69768 |
2234R-006G-85 (3x2) |
6 |
| 69769 |
2234R-009G-85 (3x3) |
9 |
| 69770 |
2234R-012G-85 (3x4) |
12 |
| 69771 |
2234R-015G-85 (3x5) |
15 |
| 69772 |
2234R-018G-85 (3x6) |
18 |
| 69773 |
2234R-021G-85 (3x7) |
21 |
| 69774 |
2234R-024G-85 (3x8) |
24 |
| 69775 |
2234R-027G-85 (3x9) |
27 |
| 69776 |
2234R-030G-85 (3x10) |
30 |
| 69777 |
2234R-033G-85 (3x11) |
33 |
| 69778 |
2234R-036G-85 (3x12) |
36 |
| 69779 |
2234R-039G-85 (3x13) |
39 |
| 69780 |
2234R-042G-85 (3x14) |
42 |
| 69781 |
2234R-045G-85 (3x15) |
45 |
| 69782 |
2234R-048G-85 (3x16) |
48 |
| 69783 |
2234R-051G-85 (3x17) |
51 |
| 69784 |
2234R-054G-85 (3x18) |
54 |
| 69785 |
2234R-057G-85 (3x19) |
57 |
| 69786 |
2234R-060G-85 (3x20) |
60 |
| 69787 |
2234R-063G-85 (3x21) |
63 |
| 69788 |
2234R-066G-85 (3x22) |
66 |
| 69789 |
2234R-069G-85 (3x23) |
69 |
| 69790 |
2234R-072G-85 (3x24) |
72 |
| 69791 |
2234R-075G-85 (3x25) |
75 |
| 69792 |
2234R-078G-85 (3x26) |
78 |
| 69793 |
2234R-081G-85 (3x27) |
81 |
| 69794 |
2234R-084G-85 (3x28) |
84 |
| 69795 |
2234R-087G-85 (3x29) |
87 |
| 69796 |
2234R-090G-85 (3x30) |
90 |
| 69797 |
2234R-093G-85 (3x31) |
93 |
| 69798 |
2234R-096G-85 (3x32) |
96 |
| 69799 |
2234R-099G-85 (3x33) |
99 |
| 69800 |
2234R-102G-85 (3x34) |
102 |
| 69801 |
2234R-105G-85 (3x35) |
105 |
| 69802 |
2234R-108G-85 (3x36) |
108 |
| 69803 |
2234R-111G-85 (3x37) |
111 |
| 69804 |
2234R-114G-85 (3x38) |
114 |
| 69805 |
2234R-117G-85 (3x39) |
117 |
| 69806 |
2234R-120G-85 (3x40) |
120 |
|
Макет печатной платы
|
|
|
|
|
