| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2233S-XXXG-XXXX (PLT-XXX) серия |
вилки открытые прямые трехрядные на плату для монтажа в отверстия, шаг 2,54x2,54 мм
|

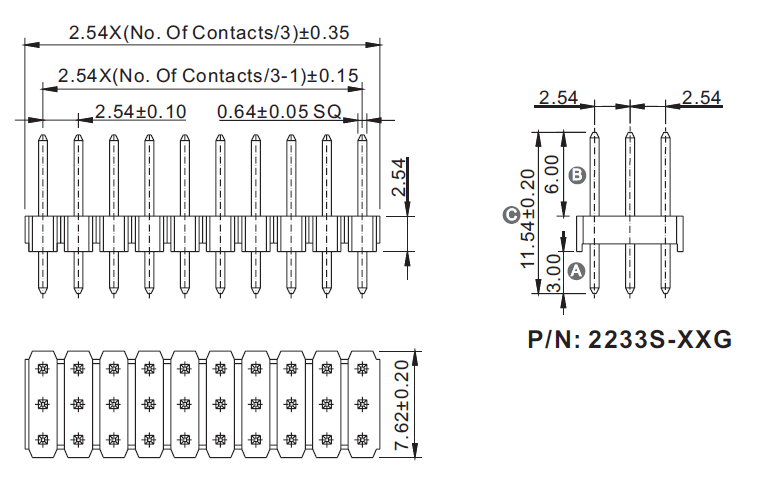

Чертеж
|
| 2233 |
S |
- |
003 |
G |
- |
XXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2233
2) изолятор:
S: прямой
3) количество контактов (3...120):
003: 3 контакта
006: 6 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
T: лужение
5) размер C в сотых долях мм (если не указано, то стандарт 1154 = 11,54 мм)
XXXX
|
|
Вилки открытые прямые трехрядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+117°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

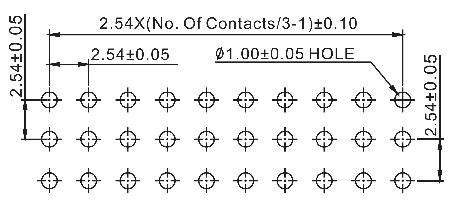

Макет печатной платы
 |
| 19153 |
2233S-009G (PLT-9) |
9 |
| 72164 |
2233S-012G (PLT-12) |
12 |
| 72165 |
2233S-015G (PLT-15) |
15 |
| 72166 |
2233S-018G (PLT-18) |
18 |
| 72167 |
2233S-021G (PLT-21) |
21 |
| 72168 |
2233S-024G (PLT-24) |
24 |
| 72169 |
2233S-027G (PLT-27) |
27 |
| 72170 |
2233S-030G (PLT-30) |
30 |
| 72171 |
2233S-033G (PLT-33) |
33 |
| 72172 |
2233S-036G (PLT-36) |
36 |
| 72173 |
2233S-039G (PLT-39) |
39 |
| 72174 |
2233S-042G (PLT-42) |
42 |
| 72175 |
2233S-045G (PLT-45) |
45 |
| 72176 |
2233S-048G (PLT-48) |
48 |
| 72177 |
2233S-051G (PLT-51) |
51 |
| 72178 |
2233S-054G (PLT-54) |
54 |
| 72179 |
2233S-057G (PLT-57) |
57 |
| 72180 |
2233S-060G (PLT-60) |
60 |
| 72181 |
2233S-063G (PLT-63) |
63 |
| 72182 |
2233S-066G (PLT-66) |
66 |
| 72183 |
2233S-069G (PLT-69) |
69 |
| 72184 |
2233S-072G (PLT-72) |
72 |
| 72185 |
2233S-075G (PLT-75) |
75 |
| 72186 |
2233S-078G (PLT-78) |
78 |
| 72187 |
2233S-081G (PLT-81) |
81 |
| 72188 |
2233S-084G (PLT-84) |
84 |
| 72189 |
2233S-087G (PLT-87) |
87 |
| 72190 |
2233S-090G (PLT-90) |
90 |
| 72191 |
2233S-093G (PLT-93) |
93 |
| 72192 |
2233S-096G (PLT-96) |
96 |
| 72193 |
2233S-099G (PLT-99) |
99 |
| 72194 |
2233S-102G (PLT-102) |
102 |
| 72195 |
2233S-105G (PLT-105) |
105 |
| 72196 |
2233S-108G (PLT-108) |
108 |
| 72197 |
2233S-111G (PLT-111) |
111 |
| 72198 |
2233S-114G (PLT-114) |
114 |
| 72199 |
2233S-117G (PLT-117) |
117 |
| 72200 |
2233S-120G (PLT-120) |
120 |
|
Макет печатной платы
|
|
|
|
|
