| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм |
2226A-XX (BLS-XX) серия |
корпуса однорядных розеток на провод, шаг 2,54 мм
|

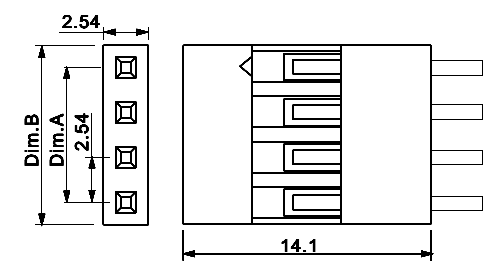

Чертеж
|
|
|
|
1) серия:
2226
2) тип:
A: однорядная
3) количество контактов (1...20):
XX
|
|
Корпуса однорядных розеток на провод данной серии изготавливаются на фабрике в виде линеек 1x20 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 3 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+165°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 17302 |
C8-1* 1Y (2226A-01, BLS-1) |
1 |
| 17301 |
C8-1* 2Y (2226A-02, BLS-2) |
2 |
| 17300 |
C8-1* 3Y (2226A-03, BLS-3) |
3 |
| 17299 |
C8-1* 4Y (2226A-04, BLS-4) |
4 |
| 17298 |
C8-1* 5Y (2226A-05, BLS-5) |
5 |
| 17297 |
C8-1* 6Y (2226A-06, BLS-6) |
6 |
| 73106 |
C8-1* 7Y (2226A-07, BLS-7) |
7 |
| 39691 |
C8-1* 8Y (2226A-08, BLS-8) |
8 |
| 73107 |
C8-1* 9Y (2226A-09, BLS-9) |
9 |
| 19152 |
C8-1*10Y (2226A-10, BLS-10) |
10 |
| 73108 |
C8-1*11Y (2226A-11, BLS-11) |
11 |
| 73109 |
C8-1*12Y (2226A-12, BLS-12) |
12 |
| 73110 |
C8-1*13Y (2226A-13, BLS-13) |
13 |
| 73111 |
C8-1*14Y (2226A-14, BLS-14) |
14 |
| 73112 |
C8-1*15Y (2226A-15, BLS-15) |
15 |
| 73113 |
C8-1*16Y (2226A-16, BLS-16) |
16 |
| 73114 |
C8-1*17Y (2226A-17, BLS-17) |
17 |
| 73115 |
C8-1*18Y (2226A-18, BLS-18) |
18 |
| 73116 |
C8-1*19Y (2226A-19, BLS-19) |
19 |
| 73117 |
C8-1*20Y (2226A-20, BLS-20) |
20 |
|

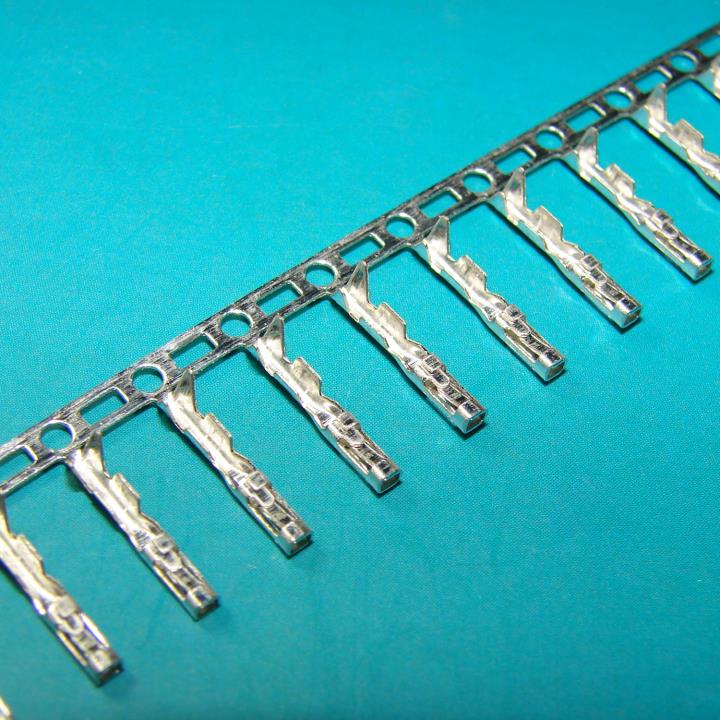

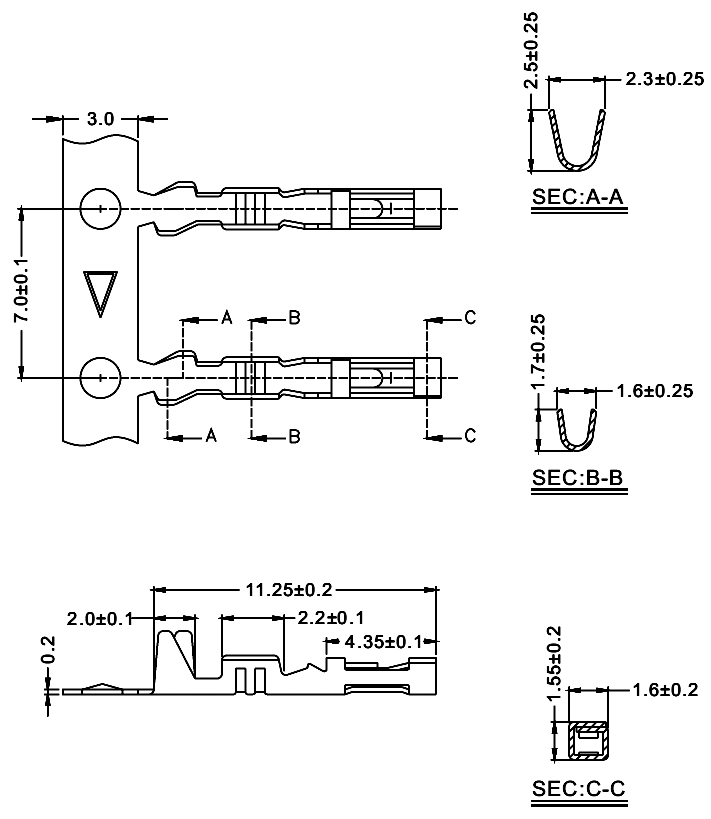

Терминалы (контакты)
| 17485 |
C8-T-D (2226T, 25402-PT, TJC8) |
10000 |

|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
