| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2226B-XX (BLD-XX) серия |
корпуса двухрядных розеток на провод, шаг 2,54x2,54 мм
|

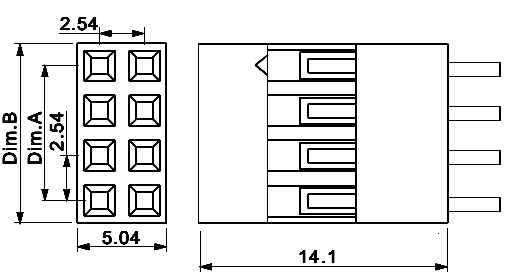

Чертеж
|
|
|
|
1) серия:
2226
2) тип:
B: двухрядная
3) количество контактов (4...42):
04: 2x2
xx: ...
42: 2x21
|
|
Корпуса двухрядных розеток на провод данной серии изготавливаются на фабрике в виде линеек 2x21 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 3 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+165°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
|
| 73092 |
C8-2* 2Y (2226B-4, BLD-2x2, BLD-4) |
2x2 |
| 17306 |
C8-2* 3Y (2226B-6, BLD-2x3, BLD-6) |
2x3 |
| 73093 |
C8-2* 4Y (2226B-8, BLD-2x4, BLD-8) |
2x4 |
| 17305 |
C8-2* 5Y (2226B-10, BLD-2x5, BLD-10) |
2x5 |
| 17304 |
C8-2* 6Y (2226B-12, BLD-2x6, BLD-12) |
2x6 |
| 73094 |
C8-2* 7Y (2226B-14, BLD-2x7, BLD-14) |
2x7 |
| 73095 |
C8-2* 8Y (2226B-16, BLD-2x8, BLD-16) |
2x8 |
| 73096 |
C8-2* 9Y (2226B-18, BLD-2x9, BLD-18) |
2x9 |
| 34285 |
C8-2*10Y (2226B-20, BLD-2x10, BLD-20) |
2x10 |
| 73097 |
C8-2*11Y (2226B-22, BLD-2x11, BLD-22) |
2x11 |
| 73098 |
C8-2*12Y (2226B-24, BLD-2x12, BLD-24) |
2x12 |
| 73099 |
C8-2*13Y (2226B-26, BLD-2x13, BLD-26) |
2x13 |
| 73100 |
C8-2*14Y (2226B-28, BLD-2x14, BLD-28) |
2x14 |
| 73101 |
C8-2*15Y (2226B-30, BLD-2x15, BLD-30) |
2x15 |
| 73102 |
C8-2*16Y (2226B-32, BLD-2x16, BLD-32) |
2x16 |
| 34286 |
C8-2*17Y (2226B-34, BLD-2x17, BLD-34) |
2x17 |
| 73103 |
C8-2*18Y (2226B-36, BLD-2x18, BLD-36) |
2x18 |
| 73104 |
C8-2*19Y (2226B-38, BLD-2x19, BLD-38) |
2x19 |
| 17303 |
C8-2*20Y (2226B-40, BLD-2x20, BLD-40) |
2x20 |
| 73105 |
C8-2*21Y (2226B-42, BLD-2x21, BLD-42) |
2x21 |
|
Терминалы (контакты)
| 17485 |
C8-T-D (2226T, 25402-PT, TJC8) |
10000 |

|
|
|
|
|
