Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм

2211DI-XXG-XXXX (PLH-XX) серия

вилки штыревые открытые прямые с двойным изолятором однорядные на плату для монтажа в отверстия, шаг 2,54 мм

2211DI-XXG-XXXX (PLH-XX) серия, вилки штыревые открытые прямые с двойным изолятором однорядные на плату для монтажа в отверстия, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

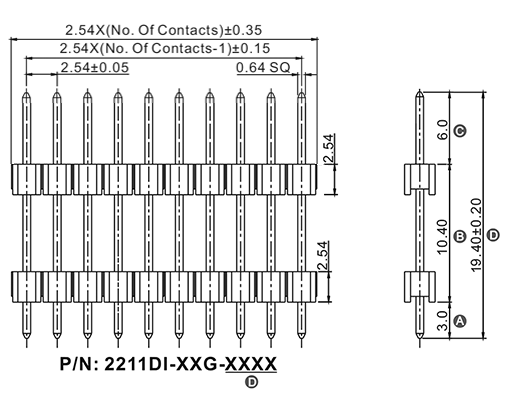

Чертеж

2211	DI	-	01	G	-	1940
1	2		3	4		5

1) серия:
     2211
2) изолятор:
     DI: двойной изолятор
3) количество контактов (1...40):
     01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
     02: 2 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размер D на чертеже в сотых долях мм:
     1940: 19.40 мм (стандарт)
     XXXX: возможно изготовление данного размера по требованию заказчика при минимальном заказе от 1000 штук

Вилки штыревые открытые прямые с двойным изолятором однорядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
84033	*2211DI-01G-1940 (PLHD-01, KLS1-218-1-01-S-3.06.019.4)*	1
76603	*2211DI-02G-1940 (PLHD-02, KLS1-218-1-02-S-3.06.019.4)*	2
23863	*2211DI-03G-1940 (PLHD-03, KLS1-218-1-03-S-3.06.019.4)*	3
23845	*2211DI-04G-1940 (PLHD-04, KLS1-218-1-04-S-3.06.019.4)*	4
23864	*2211DI-05G-1940 (PLHD-05, KLS1-218-1-05-S-3.06.019.4)*	5
23846	*2211DI-06G-1940 (PLHD-06, KLS1-218-1-06-S-3.06.019.4)*	6
204200	2211DI-06G-7250	6
23865	*2211DI-07G-1940 (PLHD-07, KLS1-218-1-07-S-3.06.019.4)*	7
23847	*2211DI-08G-1940 (PLHD-08, KLS1-218-1-08-S-3.06.019.4)*	8
23866	*2211DI-09G-1940 (PLHD-09, KLS1-218-1-09-S-3.06.019.4)*	9
23848	*2211DI-10G-1940 (PLHD-10, KLS1-218-1-10-S-3.06.019.4)*	10
23867	*2211DI-11G-1940 (PLHD-11, KLS1-218-1-11-S-3.06.019.4)*	11
23849	*2211DI-12G-1940 (PLHD-12, KLS1-218-1-12-S-3.06.019.4)*	12
23905	*2211DI-13G-1940 (PLHD-13, KLS1-218-1-13-S-3.06.019.4)*	13
24083	*2211DI-14G-1940 (PLHD-14, KLS1-218-1-14-S-3.06.019.4)*	14
23907	*2211DI-15G-1940 (PLHD-15, KLS1-218-1-15-S-3.06.019.4)*	15
23951	*2211DI-16G-1940 (PLHD-16, KLS1-218-1-16-S-3.06.019.4)*	16
23909	*2211DI-17G-1940 (PLHD-17, KLS1-218-1-17-S-3.06.019.4)*	17
23953	*2211DI-18G-1940 (PLHD-18, KLS1-218-1-18-S-3.06.019.4)*	18
23910	*2211DI-19G-1940 (PLHD-19, KLS1-218-1-19-S-3.06.019.4)*	19
23954	*2211DI-20G-1940 (PLHD-20, KLS1-218-1-20-S-3.06.019.4)*	20
23911	*2211DI-21G-1940 (PLHD-21, KLS1-218-1-21-S-3.06.019.4)*	21
23959	*2211DI-22G-1940 (PLHD-22, KLS1-218-1-22-S-3.06.019.4)*	22
23916	*2211DI-23G-1940 (PLHD-23, KLS1-218-1-23-S-3.06.019.4)*	23
23960	*2211DI-24G-1940 (PLHD-24, KLS1-218-1-24-S-3.06.019.4)*	24
23917	*2211DI-25G-1940 (PLHD-25, KLS1-218-1-25-S-3.06.019.4)*	25
23961	*2211DI-26G-1940 (PLHD-26, KLS1-218-1-26-S-3.06.019.4)*	26
46980	*2211DI-27G-1940 (PLHD-27, KLS1-218-1-27-S-3.06.019.4)*	27
67572	*2211DI-28G-1940 (PLHD-28, KLS1-218-1-28-S-3.06.019.4)*	28
47810	*2211DI-29G-1940 (PLHD-29, KLS1-218-1-29-S-3.06.019.4)*	29
39768	*2211DI-2G-5300 (KLS1-218-1-2-S-3.06.053.0)*	2
47811	*2211DI-30G-1940 (PLHD-30, KLS1-218-1-30-S-3.06.019.4)*	30
47812	*2211DI-31G-1940 (PLHD-31, KLS1-218-1-31-S-3.06.019.4)*	31
47813	*2211DI-32G-1940 (PLHD-32, KLS1-218-1-32-S-3.06.019.4)*	32
54164	*2211DI-33G-1940 (PLHD-33, KLS1-218-1-33-S-3.06.019.4)*	33
54171	*2211DI-34G-1940 (PLHD-34, KLS1-218-1-34-S-3.06.019.4)*	34
54172	*2211DI-35G-1940 (PLHD-35, KLS1-218-1-35-S-3.06.019.4)*	35
54169	*2211DI-36G-1940 (PLHD-36, KLS1-218-1-36-S-3.06.019.4)*	36
54173	*2211DI-37G-1940 (PLHD-37, KLS1-218-1-37-S-3.06.019.4)*	37
54174	*2211DI-38G-1940 (PLHD-38, KLS1-218-1-38-S-3.06.019.4)*	38
54170	*2211DI-39G-1940 (PLHD-39, KLS1-218-1-39-S-3.06.019.4)*	39
21291	*2211DI-40G-1940 (PLHD-40, KLS1-218-1-40-S-3.06.019.4)*	40
175910	*2211DI-40G-3400 (KLS1-218-1-40-S-3.06.034.0)*	40
39767	*2211DI-40G-5300 (KLS1-218-1-40-S-3.06.053.0)*	40

Макет печатной платы
