| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм |
2211SMDI-XXG-B1-XXXX серия |

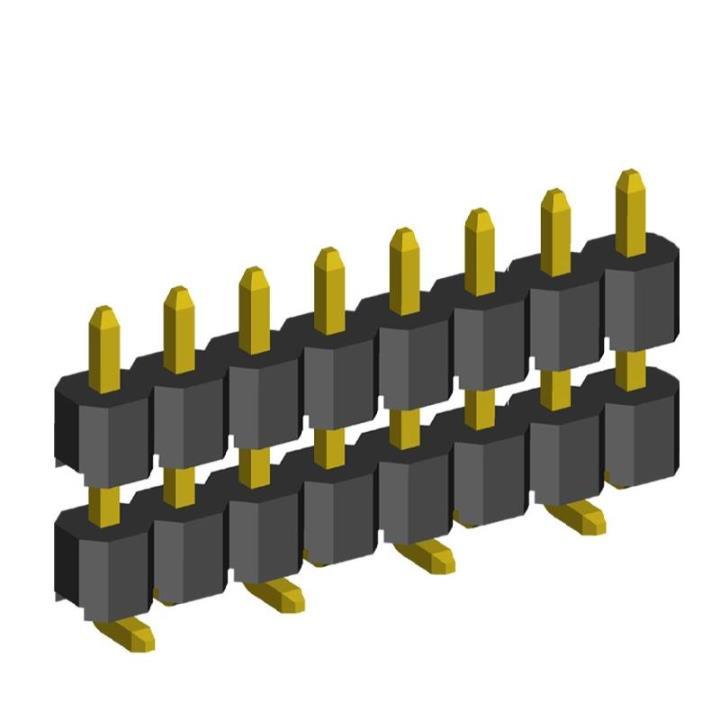

вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа, шаг 2,54 мм
|

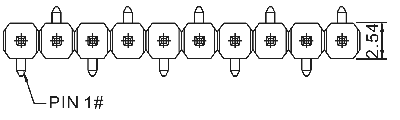

Чертеж
|
| 2211 |
SMDI |
- |
01 |
G |
- |
B1 |
- |
XXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2211
2) изолятор:
SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (1...40):
01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
02: 2 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
T: лужение
5) зеркальное расположение контактов:
B1
B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 2575 = 2,5 и 7,5 мм):
XXXX
|
|
Вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

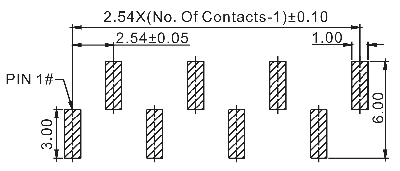

Макет печатной платы
 |
| 84036 |
2211SMDI-02G-B1-2575 |
2 |
| 84037 |
2211SMDI-03G-B1-2575 |
3 |
| 84038 |
2211SMDI-04G-B1-2575 |
4 |
| 84039 |
2211SMDI-05G-B1-2575 |
5 |
| 84040 |
2211SMDI-06G-B1-2575 |
6 |
| 84041 |
2211SMDI-07G-B1-2575 |
7 |
| 84042 |
2211SMDI-08G-B1-2575 |
8 |
| 84043 |
2211SMDI-09G-B1-2575 |
9 |
| 84044 |
2211SMDI-10G-B1-2575 |
10 |
| 84045 |
2211SMDI-11G-B1-2575 |
11 |
| 84046 |
2211SMDI-12G-B1-2575 |
12 |
| 84047 |
2211SMDI-13G-B1-2575 |
13 |
| 84048 |
2211SMDI-14G-B1-2575 |
14 |
| 84049 |
2211SMDI-15G-B1-2575 |
15 |
| 84050 |
2211SMDI-16G-B1-2575 |
16 |
| 84051 |
2211SMDI-17G-B1-2575 |
17 |
| 84052 |
2211SMDI-18G-B1-2575 |
18 |
| 84053 |
2211SMDI-19G-B1-2575 |
19 |
| 84054 |
2211SMDI-20G-B1-2575 |
20 |
| 84055 |
2211SMDI-21G-B1-2575 |
21 |
| 84056 |
2211SMDI-22G-B1-2575 |
22 |
| 84057 |
2211SMDI-23G-B1-2575 |
23 |
| 84058 |
2211SMDI-24G-B1-2575 |
24 |
| 84059 |
2211SMDI-25G-B1-2575 |
25 |
| 84060 |
2211SMDI-26G-B1-2575 |
26 |
| 84061 |
2211SMDI-27G-B1-2575 |
27 |
| 84062 |
2211SMDI-28G-B1-2575 |
28 |
| 84063 |
2211SMDI-29G-B1-2575 |
29 |
| 84064 |
2211SMDI-30G-B1-2575 |
30 |
| 84065 |
2211SMDI-31G-B1-2575 |
31 |
| 84066 |
2211SMDI-32G-B1-2575 |
32 |
| 84067 |
2211SMDI-33G-B1-2575 |
33 |
| 84068 |
2211SMDI-34G-B1-2575 |
34 |
| 84069 |
2211SMDI-35G-B1-2575 |
35 |
| 84070 |
2211SMDI-36G-B1-2575 |
36 |
| 84071 |
2211SMDI-37G-B1-2575 |
37 |
| 84072 |
2211SMDI-38G-B1-2575 |
38 |
| 84073 |
2211SMDI-39G-B1-2575 |
39 |
| 84074 |
2211SMDI-40G-B1-2575 |
40 |
|
Макет печатной платы
|
|
|
|
|
