| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм |
2211SMDI-XXG-B2-XXXX серия |
вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа, шаг 2,54 мм
|
Чертеж
|
| 2211 |
- |
SMDI |
- |
01 |
G |
- |
B2 |
- |
XXXX |
| 1 |
|
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2211
2) изолятор:
SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (1...40):
01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
02: 2 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
T: лужение
5) зеркальное расположение контактов:
B1
B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 2575 = 2,5 и 7,5 мм):
XXXX
|
|
Вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

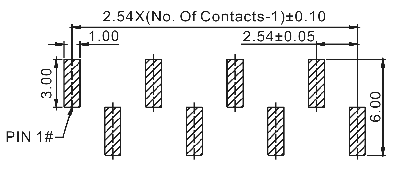

Макет печатной платы
 |
| 84076 |
2211SMDI-02G-B2-2575 |
2 |
| 84077 |
2211SMDI-03G-B2-2575 |
3 |
| 84078 |
2211SMDI-04G-B2-2575 |
4 |
| 84079 |
2211SMDI-05G-B2-2575 |
5 |
| 84080 |
2211SMDI-06G-B2-2575 |
6 |
| 84081 |
2211SMDI-07G-B2-2575 |
7 |
| 84082 |
2211SMDI-08G-B2-2575 |
8 |
| 84083 |
2211SMDI-09G-B2-2575 |
9 |
| 84084 |
2211SMDI-10G-B2-2575 |
10 |
| 84085 |
2211SMDI-11G-B2-2575 |
11 |
| 84086 |
2211SMDI-12G-B2-2575 |
12 |
| 84087 |
2211SMDI-13G-B2-2575 |
13 |
| 84088 |
2211SMDI-14G-B2-2575 |
14 |
| 84089 |
2211SMDI-15G-B2-2575 |
15 |
| 84090 |
2211SMDI-16G-B2-2575 |
16 |
| 84091 |
2211SMDI-17G-B2-2575 |
17 |
| 84092 |
2211SMDI-18G-B2-2575 |
18 |
| 84093 |
2211SMDI-19G-B2-2575 |
19 |
| 84094 |
2211SMDI-20G-B2-2575 |
20 |
| 84095 |
2211SMDI-21G-B2-2575 |
21 |
| 84096 |
2211SMDI-22G-B2-2575 |
22 |
| 84097 |
2211SMDI-23G-B2-2575 |
23 |
| 84098 |
2211SMDI-24G-B2-2575 |
24 |
| 84099 |
2211SMDI-25G-B2-2575 |
25 |
| 84100 |
2211SMDI-26G-B2-2575 |
26 |
| 84101 |
2211SMDI-27G-B2-2575 |
27 |
| 84102 |
2211SMDI-28G-B2-2575 |
28 |
| 84103 |
2211SMDI-29G-B2-2575 |
29 |
| 84104 |
2211SMDI-30G-B2-2575 |
30 |
| 84105 |
2211SMDI-31G-B2-2575 |
31 |
| 84106 |
2211SMDI-32G-B2-2575 |
32 |
| 84107 |
2211SMDI-33G-B2-2575 |
33 |
| 84108 |
2211SMDI-34G-B2-2575 |
34 |
| 84109 |
2211SMDI-35G-B2-2575 |
35 |
| 84110 |
2211SMDI-36G-B2-2575 |
36 |
| 84111 |
2211SMDI-37G-B2-2575 |
37 |
| 84112 |
2211SMDI-38G-B2-2575 |
38 |
| 84113 |
2211SMDI-39G-B2-2575 |
39 |
| 84114 |
2211SMDI-40G-B2-2575 |
40 |
|
Макет печатной платы
|
|
|
|
|
