Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм

2211SM-XXG-B2 серия

вилки открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,54 мм

2211SM-XXG-B2 серия, вилки открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54 мм

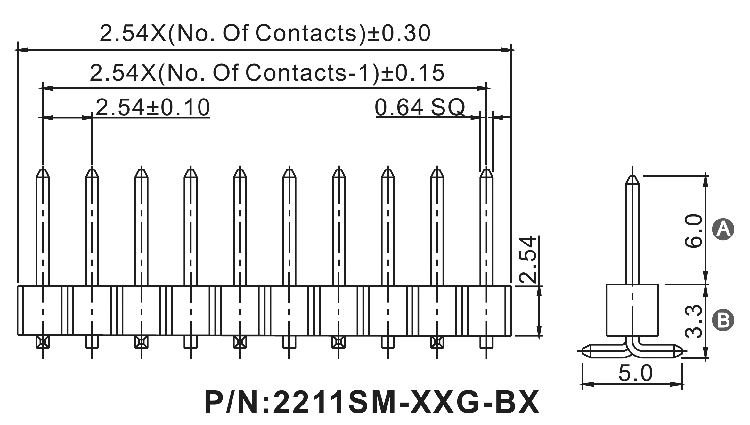

Чертеж

2211	SM	-	01	G	-	B1	-	XXXX
1	2		3	4		5		6

1) серия:
     2211
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (1...40):
     01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
     02: 2 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     T: лужение
5) зеркальное расположение контактов:
     B1
     B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 6033 = 6,0 и 3,3 мм):
     XXXX

Вилки открытые прямые однорядные на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

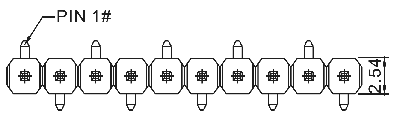

Макет печатной платы

Код товара	Марка	количество контактов
84156	2211SM-02G-B2	2
84157	2211SM-03G-B2	3
84158	2211SM-04G-B2	4
84159	2211SM-05G-B2	5
84160	2211SM-06G-B2	6
84161	2211SM-07G-B2	7
84162	2211SM-08G-B2	8
84163	2211SM-09G-B2	9
84164	2211SM-10G-B2	10
84165	2211SM-11G-B2	11
84166	2211SM-12G-B2	12
84167	2211SM-13G-B2	13
84168	2211SM-14G-B2	14
84169	2211SM-15G-B2	15
84170	2211SM-16G-B2	16
84171	2211SM-17G-B2	17
84172	2211SM-18G-B2	18
84173	2211SM-19G-B2	19
84174	2211SM-20G-B2	20
84175	2211SM-21G-B2	21
84176	2211SM-22G-B2	22
84177	2211SM-23G-B2	23
84178	2211SM-24G-B2	24
84179	2211SM-25G-B2	25
84180	2211SM-26G-B2	26
84181	2211SM-27G-B2	27
84182	2211SM-28G-B2	28
84183	2211SM-29G-B2	29
84184	2211SM-30G-B2	30
84185	2211SM-31G-B2	31
84186	2211SM-32G-B2	32
84187	2211SM-33G-B2	33
84188	2211SM-34G-B2	34
84189	2211SM-35G-B2	35
84190	2211SM-36G-B2	36
84191	2211SM-37G-B2	37
84192	2211SM-38G-B2	38
84193	2211SM-39G-B2	39
36368	2211SM-40G-B2	40

Макет печатной платы
