Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм

2213SMDI-XXG-CP серия

вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54x2,54 мм

2213SMDI-XXG-CP серия, вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54x2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54x2,54 мм

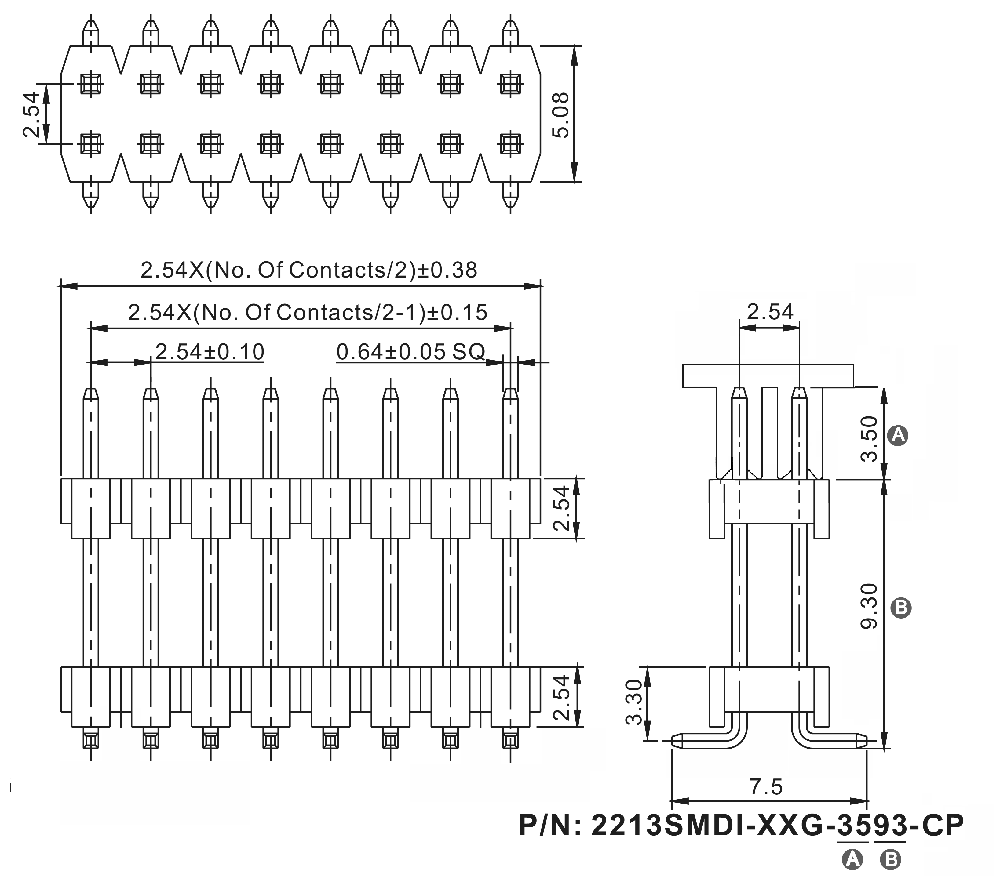

Чертеж

2213	SMDI	-	02	G	-	XXXX	-	CP
1	2		3	4		5		6

1) серия:
     2213
2) изолятор:
     SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
     04: 4 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A, B в десятых долях мм (если не указано, то стандарт 3593 = 3,5, 9,3 мм)
     XXXX
6) наличие крышки для захвата при автоматическом монтаже
     CP

Вилки открытые прямые двухрядные с двойным изолятором на плату для поверхностного (SMD) монтажа с захватом данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
84439	2213SMDI-04G-CP	4
84440	2213SMDI-06G-CP	6
84441	2213SMDI-08G-CP	8
84442	2213SMDI-10G-CP	10
84443	2213SMDI-12G-CP	12
84444	2213SMDI-14G-CP	14
84445	2213SMDI-16G-CP	16
84446	2213SMDI-18G-CP	18
84447	2213SMDI-20G-CP	20
84448	2213SMDI-22G-CP	22
84449	2213SMDI-24G-CP	24
84450	2213SMDI-26G-CP	26
84451	2213SMDI-28G-CP	28
84452	2213SMDI-30G-CP	30
84453	2213SMDI-32G-CP	32
84454	2213SMDI-34G-CP	34
84455	2213SMDI-36G-CP	36
84456	2213SMDI-38G-CP	38
84457	2213SMDI-40G-CP	40
84458	2213SMDI-42G-CP	42
84459	2213SMDI-44G-CP	44
84460	2213SMDI-46G-CP	46
84461	2213SMDI-48G-CP	48
84462	2213SMDI-50G-CP	50
84463	2213SMDI-52G-CP	52
84464	2213SMDI-54G-CP	54
84465	2213SMDI-56G-CP	56
84466	2213SMDI-58G-CP	58
84467	2213SMDI-60G-CP	60
84468	2213SMDI-62G-CP	62
84469	2213SMDI-64G-CP	64
84470	2213SMDI-66G-CP	66
84471	2213SMDI-68G-CP	68
84472	2213SMDI-70G-CP	70
84473	2213SMDI-72G-CP	72
84474	2213SMDI-74G-CP	74
84475	2213SMDI-76G-CP	76
84476	2213SMDI-78G-CP	78
84477	2213SMDI-80G-CP	80

Макет печатной платы

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
