Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм

2213SMDI-XXG-CG серия

вилки открытые прямые двухрядные с двойным изолятором с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54x2,54 мм

2213SMDI-XXG-CG серия, вилки открытые прямые двухрядные с двойным изолятором с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54x2,54 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,54x2,54 мм

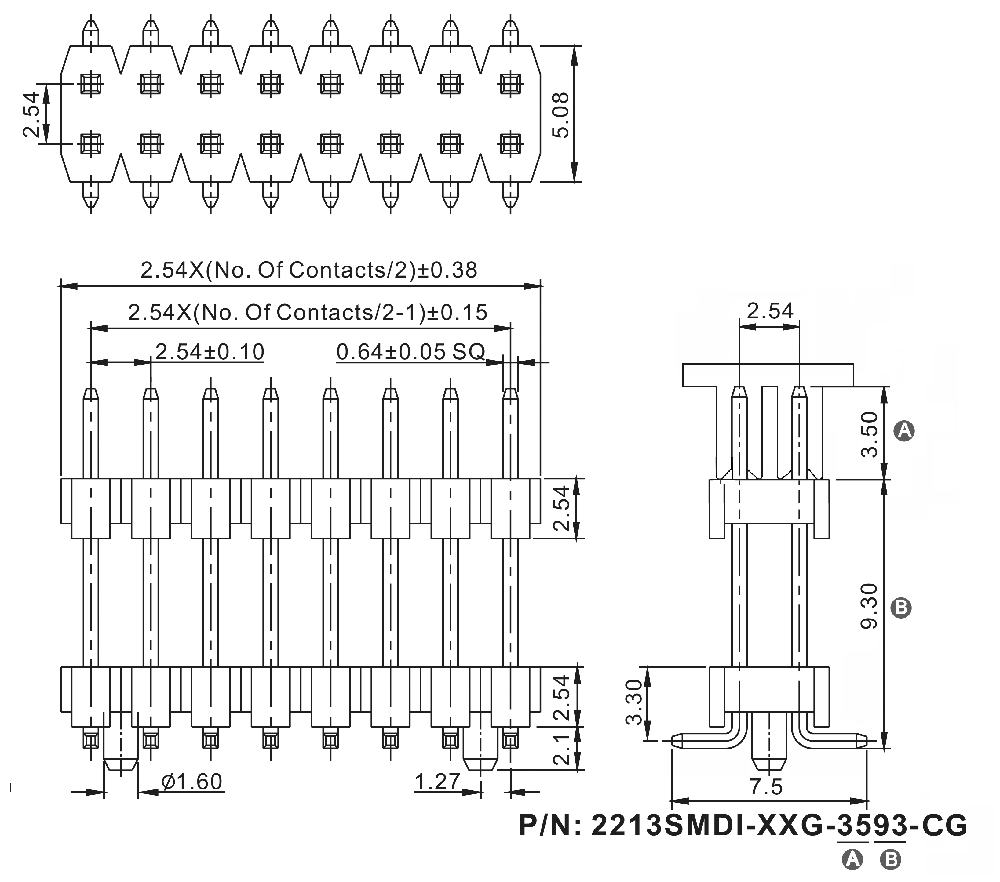

Чертеж

2213	SMDI	-	02	G	-	XXXX	-	CG
1	2		3	4		5		6

1) серия:
     2213
2) изолятор:
     SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (2...80):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
     04: 4 контакта
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
     T: лужение
5) размеры A и B в десятых долях мм (если не указано, то стандарт 3593 = 3,5, 9,3 мм)
     XXXX
6) направляющие в плату и наличие крышки для захвата при автоматическом монтаже
     CG

Вилки открытые прямые двухрядные с двойным изолятором с направляющими на плату для поверхностного (SMD) монтажа с захватом данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

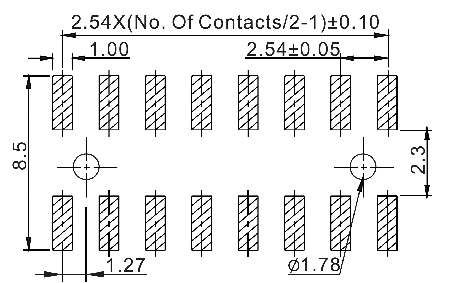

Макет печатной платы

Код товара	Марка	количество контактов
84479	2213SMDI-04G-CG	4
84480	2213SMDI-06G-CG	6
84481	2213SMDI-08G-CG	8
84482	2213SMDI-10G-CG	10
84483	2213SMDI-12G-CG	12
84484	2213SMDI-14G-CG	14
84485	2213SMDI-16G-CG	16
84486	2213SMDI-18G-CG	18
84487	2213SMDI-20G-CG	20
84488	2213SMDI-22G-CG	22
84489	2213SMDI-24G-CG	24
84490	2213SMDI-26G-CG	26
84491	2213SMDI-28G-CG	28
84492	2213SMDI-30G-CG	30
84493	2213SMDI-32G-CG	32
84494	2213SMDI-34G-CG	34
84495	2213SMDI-36G-CG	36
84496	2213SMDI-38G-CG	38
84497	2213SMDI-40G-CG	40
84498	2213SMDI-42G-CG	42
84499	2213SMDI-44G-CG	44
84500	2213SMDI-46G-CG	46
84501	2213SMDI-48G-CG	48
84502	2213SMDI-50G-CG	50
84503	2213SMDI-52G-CG	52
84504	2213SMDI-54G-CG	54
84505	2213SMDI-56G-CG	56
84506	2213SMDI-58G-CG	58
84507	2213SMDI-60G-CG	60
84508	2213SMDI-62G-CG	62
84509	2213SMDI-64G-CG	64
84510	2213SMDI-66G-CG	66
84511	2213SMDI-68G-CG	68
84512	2213SMDI-70G-CG	70
84513	2213SMDI-72G-CG	72
84514	2213SMDI-74G-CG	74
84515	2213SMDI-76G-CG	76
84516	2213SMDI-78G-CG	78
84517	2213SMDI-80G-CG	80

Макет печатной платы

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
