2212SM-XXG-50-B2 серия |
розетки прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 2,54 мм
|

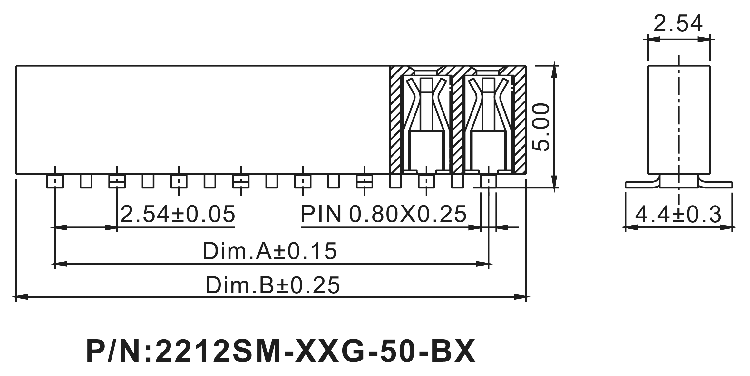

Чертеж
|
| 2212 |
SM |
- |
02 |
G |
- |
50 |
- |
B1 |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2212
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
50
6) зеркальное расположение контактов:
B1
B2
7) наличие крышки для захвата при автоматическом монтаже:
CP
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 84712 |
2212SM-02G-50-B2 |
2 |
| 84713 |
2212SM-03G-50-B2 |
3 |
| 84714 |
2212SM-04G-50-B2 |
4 |
| 84715 |
2212SM-05G-50-B2 |
5 |
| 84716 |
2212SM-06G-50-B2 |
6 |
| 84717 |
2212SM-07G-50-B2 |
7 |
| 84718 |
2212SM-08G-50-B2 |
8 |
| 84719 |
2212SM-09G-50-B2 |
9 |
| 84720 |
2212SM-10G-50-B2 |
10 |
| 84721 |
2212SM-11G-50-B2 |
11 |
| 84722 |
2212SM-12G-50-B2 |
12 |
| 84723 |
2212SM-13G-50-B2 |
13 |
| 84724 |
2212SM-14G-50-B2 |
14 |
| 84725 |
2212SM-15G-50-B2 |
15 |
| 84726 |
2212SM-16G-50-B2 |
16 |
| 84727 |
2212SM-17G-50-B2 |
17 |
| 84728 |
2212SM-18G-50-B2 |
18 |
| 84729 |
2212SM-19G-50-B2 |
19 |
| 84730 |
2212SM-20G-50-B2 |
20 |
| 84731 |
2212SM-21G-50-B2 |
21 |
| 84732 |
2212SM-22G-50-B2 |
22 |
| 84733 |
2212SM-23G-50-B2 |
23 |
| 84734 |
2212SM-24G-50-B2 |
24 |
| 84735 |
2212SM-25G-50-B2 |
25 |
| 84736 |
2212SM-26G-50-B2 |
26 |
| 84737 |
2212SM-27G-50-B2 |
27 |
| 84738 |
2212SM-28G-50-B2 |
28 |
| 84739 |
2212SM-29G-50-B2 |
29 |
| 84740 |
2212SM-30G-50-B2 |
30 |
| 84741 |
2212SM-31G-50-B2 |
31 |
| 84742 |
2212SM-32G-50-B2 |
32 |
| 84743 |
2212SM-33G-50-B2 |
33 |
| 84744 |
2212SM-34G-50-B2 |
34 |
| 84745 |
2212SM-35G-50-B2 |
35 |
| 84746 |
2212SM-36G-50-B2 |
36 |
| 84747 |
2212SM-37G-50-B2 |
37 |
| 84748 |
2212SM-38G-50-B2 |
38 |
| 84749 |
2212SM-39G-50-B2 |
39 |
| 84750 |
2212SM-40G-50-B2 |
40 |
|
Макет печатной платы
|
|
|
|
|
