| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм |
2212SM-XXG-50-B1-PCP серия |
розетки прямые однорядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 мм
|

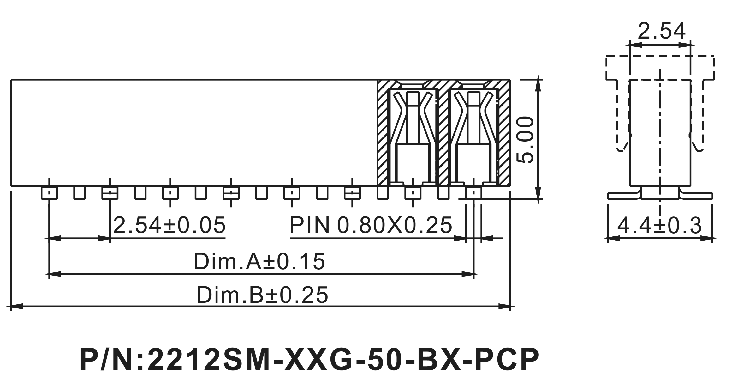

Чертеж
|
| 2212 |
SM |
- |
02 |
G |
- |
50 |
- |
B1 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2212
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
50
6) зеркальное расположение контактов:
B1
B2
7) наличие крышки для захвата при автоматическом монтаже:
PCP
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 84751 |
2212SM-02G-50-B1-PCP |
2 |
| 84752 |
2212SM-03G-50-B1-PCP |
3 |
| 84753 |
2212SM-04G-50-B1-PCP |
4 |
| 84754 |
2212SM-05G-50-B1-PCP |
5 |
| 84755 |
2212SM-06G-50-B1-PCP |
6 |
| 84756 |
2212SM-07G-50-B1-PCP |
7 |
| 84757 |
2212SM-08G-50-B1-PCP |
8 |
| 84758 |
2212SM-09G-50-B1-PCP |
9 |
| 84759 |
2212SM-10G-50-B1-PCP |
10 |
| 84760 |
2212SM-11G-50-B1-PCP |
11 |
| 84761 |
2212SM-12G-50-B1-PCP |
12 |
| 84762 |
2212SM-13G-50-B1-PCP |
13 |
| 84763 |
2212SM-14G-50-B1-PCP |
14 |
| 84764 |
2212SM-15G-50-B1-PCP |
15 |
| 84765 |
2212SM-16G-50-B1-PCP |
16 |
| 84766 |
2212SM-17G-50-B1-PCP |
17 |
| 84767 |
2212SM-18G-50-B1-PCP |
18 |
| 84768 |
2212SM-19G-50-B1-PCP |
19 |
| 84769 |
2212SM-20G-50-B1-PCP |
20 |
| 84770 |
2212SM-21G-50-B1-PCP |
21 |
| 84771 |
2212SM-22G-50-B1-PCP |
22 |
| 84772 |
2212SM-23G-50-B1-PCP |
23 |
| 84773 |
2212SM-24G-50-B1-PCP |
24 |
| 84774 |
2212SM-25G-50-B1-PCP |
25 |
| 84775 |
2212SM-26G-50-B1-PCP |
26 |
| 84776 |
2212SM-27G-50-B1-PCP |
27 |
| 84777 |
2212SM-28G-50-B1-PCP |
28 |
| 84778 |
2212SM-29G-50-B1-PCP |
29 |
| 84779 |
2212SM-30G-50-B1-PCP |
30 |
| 84780 |
2212SM-31G-50-B1-PCP |
31 |
| 84781 |
2212SM-32G-50-B1-PCP |
32 |
| 84782 |
2212SM-33G-50-B1-PCP |
33 |
| 84783 |
2212SM-34G-50-B1-PCP |
34 |
| 84784 |
2212SM-35G-50-B1-PCP |
35 |
| 84785 |
2212SM-36G-50-B1-PCP |
36 |
| 84786 |
2212SM-37G-50-B1-PCP |
37 |
| 84787 |
2212SM-38G-50-B1-PCP |
38 |
| 84788 |
2212SM-39G-50-B1-PCP |
39 |
| 84789 |
2212SM-40G-50-B1-PCP |
40 |
|
Макет печатной платы
|
|
|
|
|
