| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2214SM-XXG-50-PCG серия |
розетки двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54x2,54 мм
|

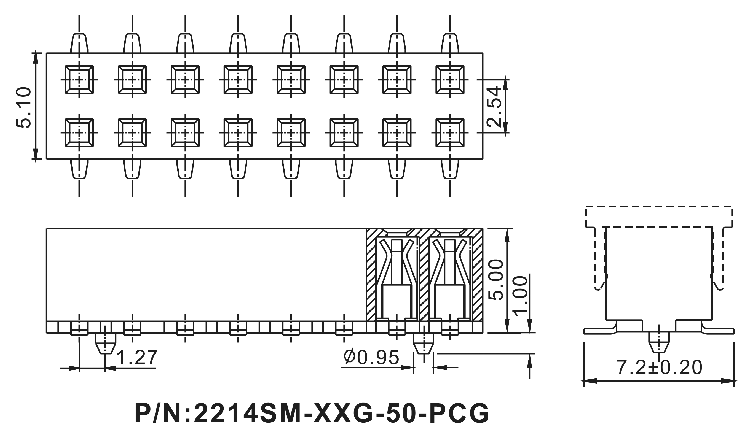

Чертеж
|
| 2214 |
SM |
- |
04 |
G |
- |
50 |
- |
PCG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
50
6) направляющие в плату и наличие крышки для захвата при автоматическом монтаже
PCG
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 84906 |
2214SM-04G-50-PCG |
4 |
| 84907 |
2214SM-06G-50-PCG |
6 |
| 84908 |
2214SM-08G-50-PCG (T/R) |
8 |
| 84909 |
2214SM-10G-50-PCG |
10 |
| 84910 |
2214SM-12G-50-PCG |
12 |
| 84911 |
2214SM-14G-50-PCG |
14 |
| 84912 |
2214SM-16G-50-PCG |
16 |
| 84913 |
2214SM-18G-50-PCG |
18 |
| 84914 |
2214SM-20G-50-PCG |
20 |
| 84915 |
2214SM-22G-50-PCG |
22 |
| 84916 |
2214SM-24G-50-PCG |
24 |
| 84917 |
2214SM-26G-50-PCG |
26 |
| 84918 |
2214SM-28G-50-PCG |
28 |
| 84919 |
2214SM-30G-50-PCG |
30 |
| 84920 |
2214SM-32G-50-PCG |
32 |
| 84921 |
2214SM-34G-50-PCG |
34 |
| 84922 |
2214SM-36G-50-PCG |
36 |
| 84923 |
2214SM-38G-50-PCG |
38 |
| 84924 |
2214SM-40G-50-PCG |
40 |
| 84925 |
2214SM-42G-50-PCG |
42 |
| 84926 |
2214SM-44G-50-PCG |
44 |
| 84927 |
2214SM-46G-50-PCG |
46 |
| 84928 |
2214SM-48G-50-PCG |
48 |
| 84929 |
2214SM-50G-50-PCG |
50 |
| 84930 |
2214SM-52G-50-PCG |
52 |
| 84931 |
2214SM-54G-50-PCG |
54 |
| 84932 |
2214SM-56G-50-PCG |
56 |
| 84933 |
2214SM-58G-50-PCG |
58 |
| 84934 |
2214SM-60G-50-PCG |
60 |
| 84935 |
2214SM-62G-50-PCG |
62 |
| 84936 |
2214SM-64G-50-PCG |
64 |
| 84937 |
2214SM-66G-50-PCG |
66 |
| 84938 |
2214SM-68G-50-PCG |
68 |
| 84939 |
2214SM-70G-50-PCG |
70 |
| 84940 |
2214SM-72G-50-PCG |
72 |
| 84941 |
2214SM-74G-50-PCG |
74 |
| 84942 |
2214SM-76G-50-PCG |
76 |
| 84943 |
2214SM-78G-50-PCG |
78 |
| 84944 |
2214SM-80G-50-PCG |
80 |
|
Макет печатной платы
|
|
|
|
|
