| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2214SM-XXG-50-PG серия |
розетки двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,54x2,54 мм
|

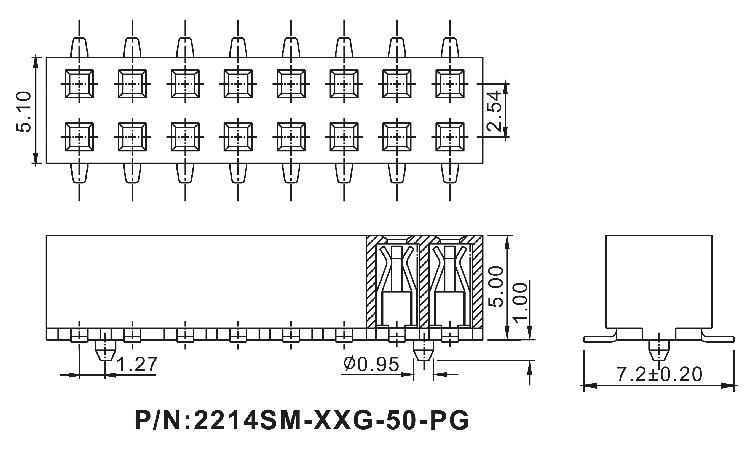

Чертеж
|
| 2214 |
SM |
- |
04 |
G |
- |
50 |
PG |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
|
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
50
6) направляющие в плату:
PG
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 84829 |
2214SM-04G-50-PG |
4 |
| 84830 |
2214SM-06G-50-PG |
6 |
| 84831 |
2214SM-08G-50-PG |
8 |
| 84832 |
2214SM-10G-50-PG |
10 |
| 84833 |
2214SM-12G-50-PG |
12 |
| 84834 |
2214SM-14G-50-PG |
14 |
| 84835 |
2214SM-16G-50-PG |
16 |
| 84836 |
2214SM-18G-50-PG |
18 |
| 84837 |
2214SM-20G-50-PG |
20 |
| 84838 |
2214SM-22G-50-PG |
22 |
| 84839 |
2214SM-24G-50-PG |
24 |
| 84840 |
2214SM-26G-50-PG |
26 |
| 84841 |
2214SM-28G-50-PG |
28 |
| 84842 |
2214SM-30G-50-PG |
30 |
| 84843 |
2214SM-32G-50-PG |
32 |
| 84844 |
2214SM-34G-50-PG |
34 |
| 84845 |
2214SM-36G-50-PG |
36 |
| 84846 |
2214SM-38G-50-PG |
38 |
| 84847 |
2214SM-40G-50-PG |
40 |
| 84848 |
2214SM-42G-50-PG |
42 |
| 84849 |
2214SM-44G-50-PG |
44 |
| 84850 |
2214SM-46G-50-PG |
46 |
| 84851 |
2214SM-48G-50-PG |
48 |
| 84852 |
2214SM-50G-50-PG |
50 |
| 84853 |
2214SM-52G-50-PG |
52 |
| 84854 |
2214SM-54G-50-PG |
54 |
| 84855 |
2214SM-56G-50-PG |
56 |
| 84856 |
2214SM-58G-50-PG |
58 |
| 84857 |
2214SM-60G-50-PG |
60 |
| 84858 |
2214SM-62G-50-PG |
62 |
| 84859 |
2214SM-64G-50-PG |
64 |
| 84860 |
2214SM-66G-50-PG |
66 |
| 84861 |
2214SM-68G-50-PG |
68 |
| 84862 |
2214SM-70G-50-PG |
70 |
| 84863 |
2214SM-72G-50-PG |
72 |
| 84864 |
2214SM-74G-50-PG |
74 |
| 84865 |
2214SM-76G-50-PG |
76 |
| 84866 |
2214SM-78G-50-PG |
78 |
| 84867 |
2214SM-80G-50-PG |
80 |
|
Макет печатной платы
|
|
|
|
|
