2214SM-XXG-62-PCG серия |
розетки двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54x2,54 мм
|

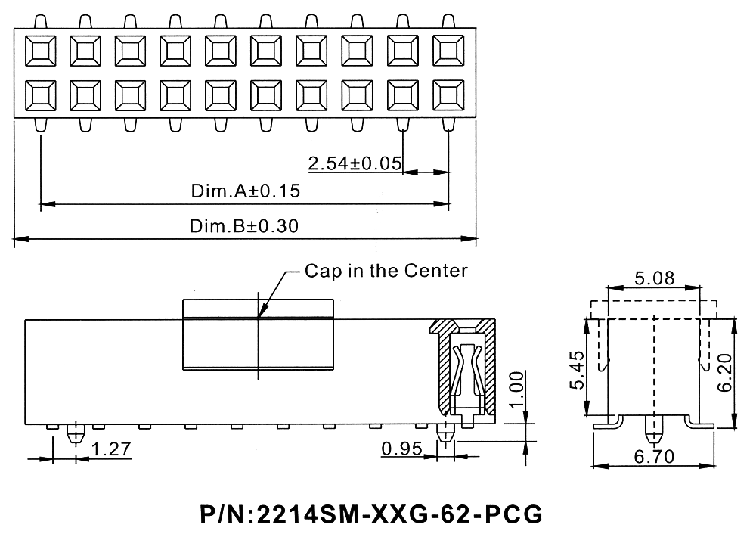

Чертеж
|
| 2214 |
SM |
- |
04 |
G |
- |
62 |
- |
PCG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
62
6) направляющие в плату и наличие крышки для захвата при автоматическом монтаже
PCG
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 85059 |
2214SM-04G-62-PCG |
4 |
| 85060 |
2214SM-06G-62-PCG |
6 |
| 85061 |
2214SM-08G-62-PCG |
8 |
| 85062 |
2214SM-10G-62-PCG |
10 |
| 85063 |
2214SM-12G-62-PCG |
12 |
| 85064 |
2214SM-14G-62-PCG |
14 |
| 85065 |
2214SM-16G-62-PCG |
16 |
| 85066 |
2214SM-18G-62-PCG |
18 |
| 85067 |
2214SM-20G-62-PCG |
20 |
| 85068 |
2214SM-22G-62-PCG |
22 |
| 85069 |
2214SM-24G-62-PCG |
24 |
| 85070 |
2214SM-26G-62-PCG |
26 |
| 85071 |
2214SM-28G-62-PCG |
28 |
| 85072 |
2214SM-30G-62-PCG |
30 |
| 85073 |
2214SM-32G-62-PCG |
32 |
| 85074 |
2214SM-34G-62-PCG |
34 |
| 85075 |
2214SM-36G-62-PCG |
36 |
| 85076 |
2214SM-38G-62-PCG |
38 |
| 85077 |
2214SM-40G-62-PCG |
40 |
| 85078 |
2214SM-42G-62-PCG |
42 |
| 85079 |
2214SM-44G-62-PCG |
44 |
| 85080 |
2214SM-46G-62-PCG |
46 |
| 85081 |
2214SM-48G-62-PCG |
48 |
| 85083 |
2214SM-52G-62-PCG |
52 |
| 85084 |
2214SM-54G-62-PCG |
54 |
| 85085 |
2214SM-56G-62-PCG |
56 |
| 85086 |
2214SM-58G-62-PCG |
58 |
| 85087 |
2214SM-60G-62-PCG |
60 |
| 85082 |
2214SM-62G-62-PCG |
62 |
| 85088 |
2214SM-64G-62-PCG |
64 |
| 85089 |
2214SM-66G-62-PCG |
66 |
| 85090 |
2214SM-68G-62-PCG |
68 |
| 85091 |
2214SM-70G-62-PCG |
70 |
| 85092 |
2214SM-72G-62-PCG |
72 |
| 85093 |
2214SM-74G-62-PCG |
74 |
| 85094 |
2214SM-76G-62-PCG |
76 |
| 85095 |
2214SM-78G-62-PCG |
78 |
| 85096 |
2214SM-80G-62-PCG |
80 |
|
Макет печатной платы
|
|
|
|
|
