| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2214SM-XXG-62-PG серия |
розетки двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа, шаг 2,54x2,54 мм
|

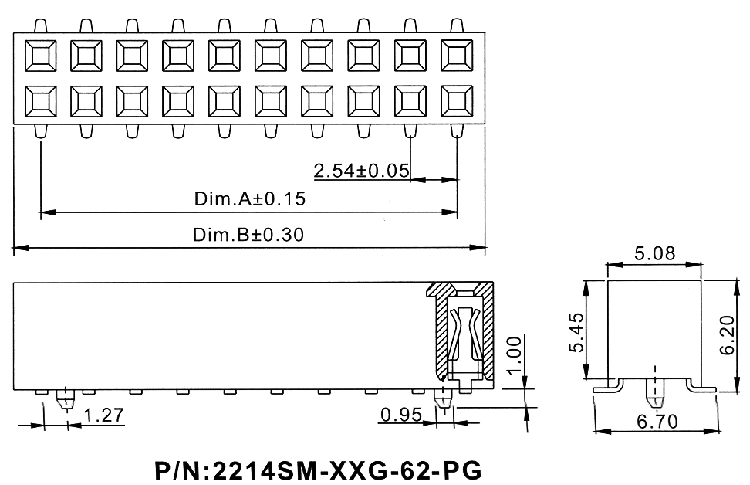

Чертеж
|
| 2214 |
SM |
- |
04 |
G |
- |
62 |
PG |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
|
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
62
6) направляющие в плату:
PG
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

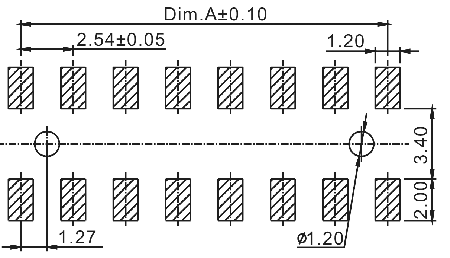

Макет печатной платы
 |
| 84983 |
2214SM-04G-62-PG |
4 |
| 84984 |
2214SM-06G-62-PG |
6 |
| 84985 |
2214SM-08G-62-PG |
8 |
| 84986 |
2214SM-10G-62-PG |
10 |
| 84987 |
2214SM-12G-62-PG |
12 |
| 84988 |
2214SM-14G-62-PG |
14 |
| 84989 |
2214SM-16G-62-PG |
16 |
| 84990 |
2214SM-18G-62-PG |
18 |
| 84991 |
2214SM-20G-62-PG |
20 |
| 84992 |
2214SM-22G-62-PG |
22 |
| 84993 |
2214SM-24G-62-PG |
24 |
| 84994 |
2214SM-26G-62-PG |
26 |
| 84995 |
2214SM-28G-62-PG |
28 |
| 84996 |
2214SM-30G-62-PG |
30 |
| 84997 |
2214SM-32G-62-PG |
32 |
| 84998 |
2214SM-34G-62-PG |
34 |
| 84999 |
2214SM-36G-62-PG |
36 |
| 85000 |
2214SM-38G-62-PG |
38 |
| 85001 |
2214SM-40G-62-PG |
40 |
| 85002 |
2214SM-42G-62-PG |
42 |
| 85003 |
2214SM-44G-62-PG |
44 |
| 85004 |
2214SM-46G-62-PG |
46 |
| 85005 |
2214SM-48G-62-PG |
48 |
| 85007 |
2214SM-52G-62-PG |
52 |
| 85008 |
2214SM-54G-62-PG |
54 |
| 85009 |
2214SM-56G-62-PG |
56 |
| 85010 |
2214SM-58G-62-PG |
58 |
| 85011 |
2214SM-60G-62-PG |
60 |
| 85006 |
2214SM-62G-62-PG |
62 |
| 85012 |
2214SM-64G-62-PG |
64 |
| 85013 |
2214SM-66G-62-PG |
66 |
| 85014 |
2214SM-68G-62-PG |
68 |
| 85015 |
2214SM-70G-62-PG |
70 |
| 85016 |
2214SM-72G-62-PG |
72 |
| 85017 |
2214SM-74G-62-PG |
74 |
| 85018 |
2214SM-76G-62-PG |
76 |
| 85019 |
2214SM-78G-62-PG |
78 |
| 85020 |
2214SM-80G-62-PG |
80 |
|
Макет печатной платы
|
|
|
|
|
