| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54 мм |
2212SM-XXG-75-B2-PCP серия |
розетки прямые однорядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 мм
|

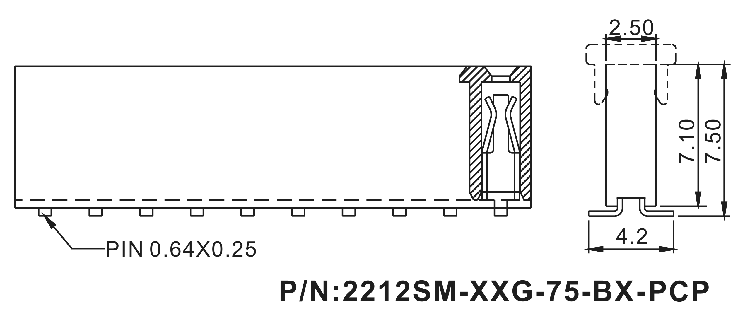

Чертеж
|
| 2212 |
SM |
- |
02 |
G |
- |
75 |
- |
B1 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2212
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 02...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
75
6) зеркальное расположение контактов:
B1
B2
7) наличие крышки для захвата при автоматическом монтаже:
PCP
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

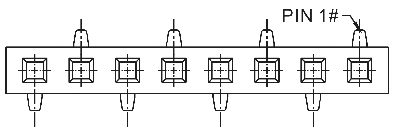

Макет печатной платы
 |
| 85136 |
2212SM-02G-75-B2-PCP |
2 |
| 85137 |
2212SM-03G-75-B2-PCP |
3 |
| 85138 |
2212SM-04G-75-B2-PCP |
4 |
| 85139 |
2212SM-05G-75-B2-PCP |
5 |
| 85140 |
2212SM-06G-75-B2-PCP |
6 |
| 85141 |
2212SM-07G-75-B2-PCP |
7 |
| 85142 |
2212SM-08G-75-B2-PCP |
8 |
| 85143 |
2212SM-09G-75-B2-PCP |
9 |
| 85144 |
2212SM-10G-75-B2-PCP |
10 |
| 85145 |
2212SM-11G-75-B2-PCP |
11 |
| 85146 |
2212SM-12G-75-B2-PCP |
12 |
| 85147 |
2212SM-13G-75-B2-PCP |
13 |
| 85148 |
2212SM-14G-75-B2-PCP |
14 |
| 85149 |
2212SM-15G-75-B2-PCP |
15 |
| 85150 |
2212SM-16G-75-B2-PCP |
16 |
| 85151 |
2212SM-17G-75-B2-PCP |
17 |
| 85152 |
2212SM-18G-75-B2-PCP |
18 |
| 85153 |
2212SM-19G-75-B2-PCP |
19 |
| 85154 |
2212SM-20G-75-B2-PCP |
20 |
| 85155 |
2212SM-21G-75-B2-PCP |
21 |
| 85156 |
2212SM-22G-75-B2-PCP |
22 |
| 85157 |
2212SM-23G-75-B2-PCP |
23 |
| 85158 |
2212SM-24G-75-B2-PCP |
24 |
| 85159 |
2212SM-25G-75-B2-PCP |
25 |
| 85160 |
2212SM-26G-75-B2-PCP |
26 |
| 85161 |
2212SM-27G-75-B2-PCP |
27 |
| 85162 |
2212SM-28G-75-B2-PCP |
28 |
| 85163 |
2212SM-29G-75-B2-PCP |
29 |
| 85164 |
2212SM-30G-75-B2-PCP |
30 |
| 85165 |
2212SM-31G-75-B2-PCP |
31 |
| 85166 |
2212SM-32G-75-B2-PCP |
32 |
| 85167 |
2212SM-33G-75-B2-PCP |
33 |
| 85168 |
2212SM-34G-75-B2-PCP |
34 |
| 85169 |
2212SM-35G-75-B2-PCP |
35 |
| 85170 |
2212SM-36G-75-B2-PCP |
36 |
| 85171 |
2212SM-37G-75-B2-PCP |
37 |
| 85172 |
2212SM-38G-75-B2-PCP |
38 |
| 85173 |
2212SM-39G-75-B2-PCP |
39 |
| 85174 |
2212SM-40G-75-B2-PCP |
40 |
|
Макет печатной платы
|
|
|
|
|
