| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2214SM-XXG-75-PCP серия |
розетки двухрядные прямые на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54x2,54 мм
|

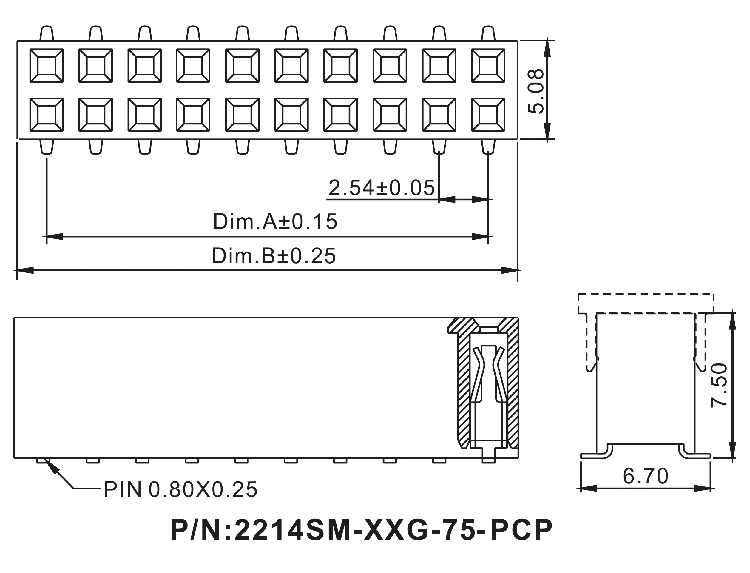

Чертеж
|
| 2214 |
SM |
- |
04 |
G |
- |
75 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
75
6) наличие крышки для захвата при автоматическом монтаже:
PCP
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1.5 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 85214 |
2214SM-04G-75-PCP |
4 |
| 85215 |
2214SM-06G-75-PCP |
6 |
| 85216 |
2214SM-08G-75-PCP |
8 |
| 85217 |
2214SM-10G-75-PCP |
10 |
| 85218 |
2214SM-12G-75-PCP |
12 |
| 85219 |
2214SM-14G-75-PCP |
14 |
| 85220 |
2214SM-16G-75-PCP |
16 |
| 85221 |
2214SM-18G-75-PCP |
18 |
| 85222 |
2214SM-20G-75-PCP |
20 |
| 85223 |
2214SM-22G-75-PCP |
22 |
| 85224 |
2214SM-24G-75-PCP |
24 |
| 85225 |
2214SM-26G-75-PCP |
26 |
| 85226 |
2214SM-28G-75-PCP |
28 |
| 85227 |
2214SM-30G-75-PCP |
30 |
| 85228 |
2214SM-32G-75-PCP |
32 |
| 85229 |
2214SM-34G-75-PCP |
34 |
| 85230 |
2214SM-36G-75-PCP |
36 |
| 85231 |
2214SM-38G-75-PCP |
38 |
| 85232 |
2214SM-40G-75-PCP |
40 |
| 85233 |
2214SM-42G-75-PCP |
42 |
| 85234 |
2214SM-44G-75-PCP |
44 |
| 85235 |
2214SM-46G-75-PCP |
46 |
| 85236 |
2214SM-48G-75-PCP |
48 |
| 85237 |
2214SM-50G-75-PCP |
50 |
| 85238 |
2214SM-52G-75-PCP |
52 |
| 85239 |
2214SM-54G-75-PCP |
54 |
| 85240 |
2214SM-56G-75-PCP |
56 |
| 85241 |
2214SM-58G-75-PCP |
58 |
| 85242 |
2214SM-60G-75-PCP |
60 |
| 85243 |
2214SM-62G-75-PCP |
62 |
| 85244 |
2214SM-64G-75-PCP |
64 |
| 85245 |
2214SM-66G-75-PCP |
66 |
| 85246 |
2214SM-68G-75-PCP |
68 |
| 85247 |
2214SM-70G-75-PCP |
70 |
| 85248 |
2214SM-72G-75-PCP |
72 |
| 85249 |
2214SM-74G-75-PCP |
74 |
| 85250 |
2214SM-76G-75-PCP |
76 |
| 85251 |
2214SM-78G-75-PCP |
78 |
| 85252 |
2214SM-80G-75-PCP |
80 |
|
Макет печатной платы
|
|
|
|
|
