| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,54x2,54 мм |
2214SM-XXG-75-PCG серия |
розетки двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54x2,54 мм
|

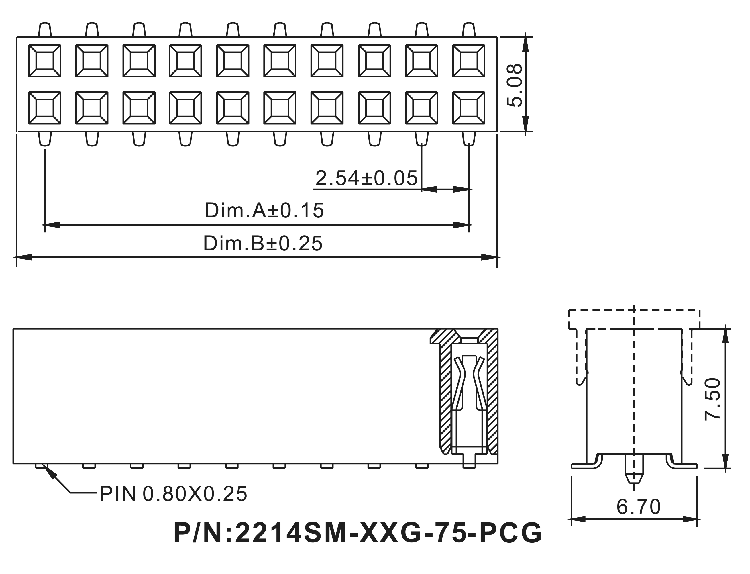

Чертеж
|
| 2214 |
SM |
- |
04 |
G |
- |
75 |
- |
PCG |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
75
6) направляющие в плату и наличие крышки для захвата при автоматическом монтаже
PCG
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 85253 |
2214SM-04G-75-PCG |
4 |
| 85254 |
2214SM-06G-75-PCG |
6 |
| 85255 |
2214SM-08G-75-PCG |
8 |
| 85256 |
2214SM-10G-75-PCG |
10 |
| 85257 |
2214SM-12G-75-PCG |
12 |
| 85258 |
2214SM-14G-75-PCG |
14 |
| 66409 |
2214SM-16G-75-PCG |
16 |
| 85259 |
2214SM-18G-75-PCG |
18 |
| 85260 |
2214SM-20G-75-PCG |
20 |
| 85261 |
2214SM-22G-75-PCG |
22 |
| 85262 |
2214SM-24G-75-PCG |
24 |
| 85263 |
2214SM-26G-75-PCG |
26 |
| 85264 |
2214SM-28G-75-PCG |
28 |
| 85265 |
2214SM-30G-75-PCG |
30 |
| 85266 |
2214SM-32G-75-PCG |
32 |
| 85267 |
2214SM-34G-75-PCG |
34 |
| 85268 |
2214SM-36G-75-PCG |
36 |
| 85269 |
2214SM-38G-75-PCG |
38 |
| 85270 |
2214SM-40G-75-PCG |
40 |
| 85271 |
2214SM-42G-75-PCG |
42 |
| 85272 |
2214SM-44G-75-PCG |
44 |
| 85273 |
2214SM-46G-75-PCG |
46 |
| 85274 |
2214SM-48G-75-PCG |
48 |
| 85275 |
2214SM-50G-75-PCG |
50 |
| 85276 |
2214SM-52G-75-PCG |
52 |
| 85277 |
2214SM-54G-75-PCG |
54 |
| 85278 |
2214SM-56G-75-PCG |
56 |
| 85279 |
2214SM-58G-75-PCG |
58 |
| 85280 |
2214SM-60G-75-PCG |
60 |
| 85281 |
2214SM-62G-75-PCG |
62 |
| 85282 |
2214SM-64G-75-PCG |
64 |
| 85283 |
2214SM-66G-75-PCG |
66 |
| 85284 |
2214SM-68G-75-PCG |
68 |
| 85285 |
2214SM-70G-75-PCG |
70 |
| 85286 |
2214SM-72G-75-PCG |
72 |
| 85287 |
2214SM-74G-75-PCG |
74 |
| 85288 |
2214SM-76G-75-PCG |
76 |
| 85289 |
2214SM-78G-75-PCG |
78 |
| 85290 |
2214SM-80G-75-PCG |
80 |
|
Макет печатной платы
|
|
|
|
|
